თერმული რელეს მუშაობის პრინციპი და შერჩევის სიფრთხილის ზომები

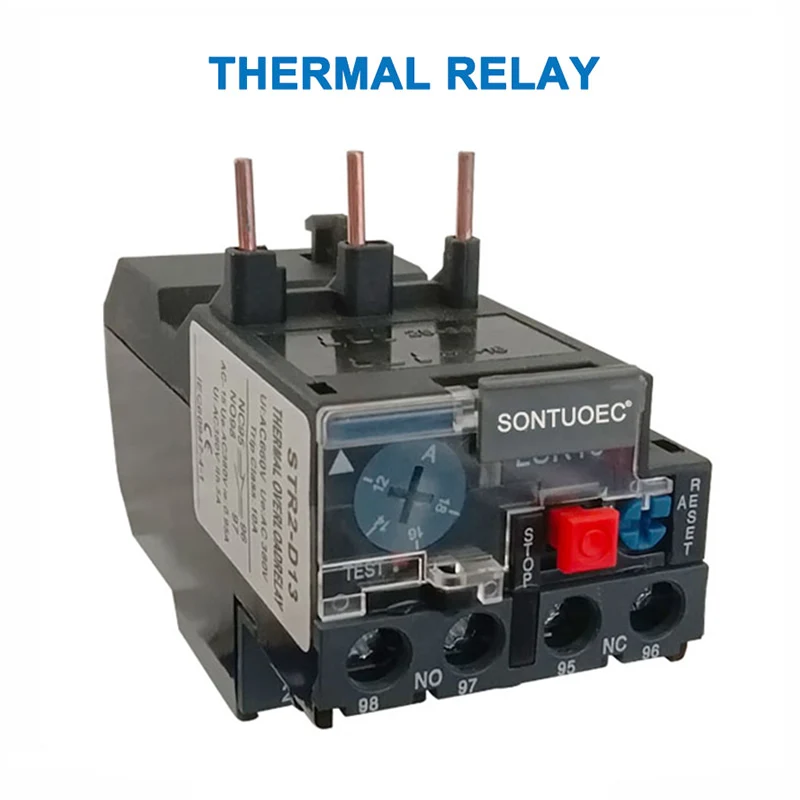

თერმული რელეებიარის სარელეო ოჯახის გადამწყვეტი წევრი, რომელიც ხშირად გამოიყენება წარმოებაში და აქვს მნიშვნელოვანი მნიშვნელობა.

თერმული რელეების მუშაობის პრინციპი

გათბობის ელემენტი თერმული რელეში, რომელიც წარმოქმნის სითბოს, უნდა იყოს დაკავშირებული ძრავის წრედთან. ეს საშუალებას აძლევს თერმულ რელეს პირდაპირ აღმოაჩინოს ძრავის გადატვირთვის დენები. თერმული რელეს სენსორული ელემენტი, როგორც წესი, ბიმეტალური ზოლია. ბიმეტალური ზოლი არის ორი ლითონის ფურცლის კომპოზიტი, სხვადასხვა ხაზოვანი გაფართოების კოეფიციენტებით, მექანიკურად დაჭერით. უფრო დიდი გაფართოების კოეფიციენტის მქონე ფენას ეწოდება აქტიური ფენა, ხოლო უფრო მცირე გაფართოების კოეფიციენტის მქონე ფენას - პასიური. როდესაც თბება, ბიმეტალური ზოლი ფართოვდება ხაზობრივად. ორი ლითონის ფენის სხვადასხვა ხაზოვანი გაფართოების კოეფიციენტებისა და მათი მჭიდრო კონტაქტის გამო, ბიმეტალური ზოლები იხრება პასიური ფენისკენ. ამ მოხრის შედეგად წარმოქმნილი მექანიკური ძალა იწვევს კონტაქტების მუშაობას.

თერმული რელეს დაშლა

Aთერმული რელეშედგება გამათბობელი ელემენტისგან, ბიმეტალური ზოლისგან, კონტაქტებისგან და გადამცემი და კორექტირების მექანიზმისაგან. გათბობის ელემენტი არის დაბალი წინააღმდეგობის რეზისტორული მავთული, რომელიც სერიულად არის დაკავშირებული დაცული ძრავის მთავარ წრესთან. ბიმეტალური ზოლი იქმნება ორი ლითონის ფურცლის დაჭერით სხვადასხვა თერმული გაფართოების კოეფიციენტებით. როდესაც ძრავა გადატვირთულია, გამათბობელ ელემენტში გამავალი დენი აღემატება დადგენილ დენს, რის გამოც ბიმეტალური ზოლი სითბოს გამო მაღლა იხრება, იშლება ფირფიტადან და ხსნის ჩვეულებრივ დახურულ კონტაქტს. ვინაიდან ნორმალურად დახურული კონტაქტი დაკავშირებულია ძრავის საკონტროლო წრესთან, მისი გახსნა ააქტიურებს დაკავშირებულ კონტაქტორის ხვეულს, რითაც იხსნება კონტაქტორის ძირითადი კონტაქტები და ააქტიურებს ძრავის მთავარ წრეს, რაც უზრუნველყოფს გადატვირთვის დაცვას.

თერმული რელეს ფუნქცია

იგი ძირითადად გამოიყენება ასინქრონული ძრავების გადატვირთვისაგან დაცვის უზრუნველსაყოფად. მისი მუშაობის პრინციპი არის ის, რომ როდესაც გადატვირთვის დენი გადის თერმულ ელემენტზე, ბიმეტალური ზოლი თბება და იღუნება, უბიძგებს ამძრავს და ააქტიურებს კონტაქტებს, რითაც წყვეტს ძრავის საკონტროლო წრეს და გამორთავს ძრავას, რაც უზრუნველყოფს გადატვირთვისაგან დაცვას. იმის გამო, რომ ბიმეტალური ზოლიდან სითბოს გადაცემას მოხრის პროცესის დროს დიდი დრო სჭირდება, თერმული რელეების გამოყენება არ შეიძლება მოკლე ჩართვისგან დაცვისთვის; მათი გამოყენება შესაძლებელია მხოლოდ გადატვირთვისგან დამცავი თერმული რელეებისთვის.

თერმული რელეს დანიშნულება

თერმული რელეები აგამოიყენება ძირითადად მიკროსქემის გადატვირთვისაგან დაცვისთვის.

 მათი მუშაობის პრინციპი არის ის, რომ როდესაც გადატვირთვის დენი გადის თერმულ ელემენტზე, ბიმეტალური ზოლი თბება და იღუნება, უბიძგებს ამძრავს და ააქტიურებს კონტაქტებს, რითაც წყვეტს წრეს და აჩერებს დატვირთვას, რაც უზრუნველყოფს გადატვირთვის დაცვას. იმის გამო, რომ ბიმეტალური ზოლიდან სითბოს გადაცემას მისი მოღუნვის პროცესში დიდი დრო სჭირდება, თერმული რელეები არ შეიძლება გამოყენებულ იქნას მოკლე ჩართვისგან დაცვისთვის, არამედ მხოლოდ გადატვირთვისაგან დაცვისთვის.

სიფრთხილის ზომები თერმული რელეების არჩევისას
