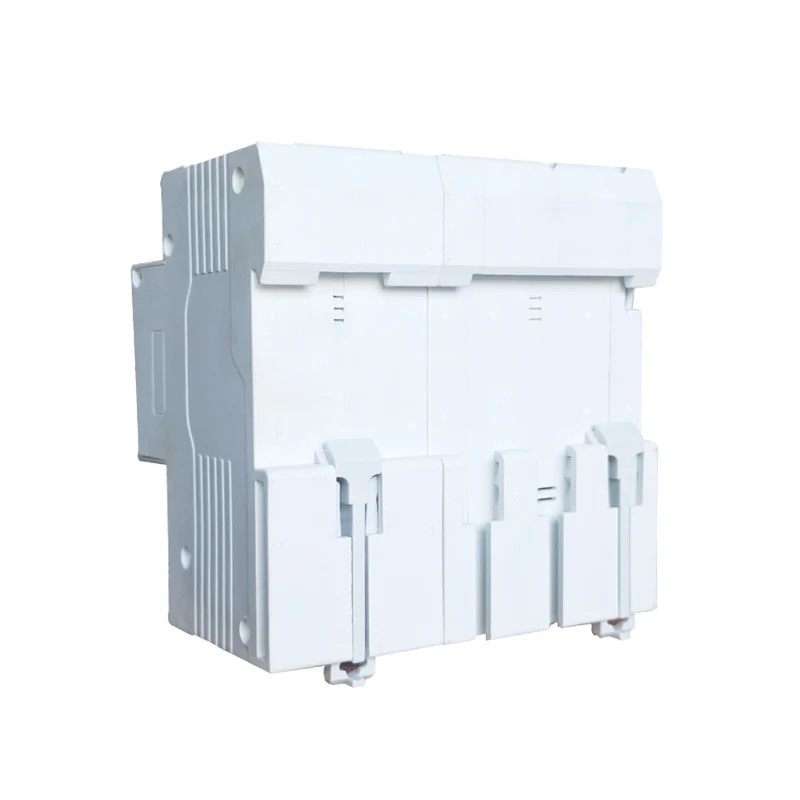

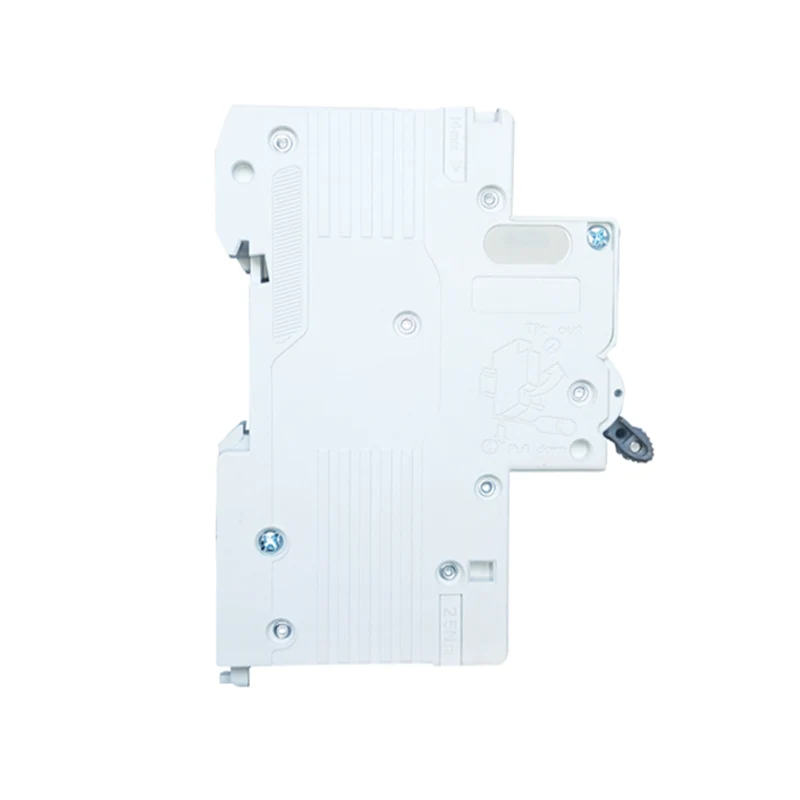

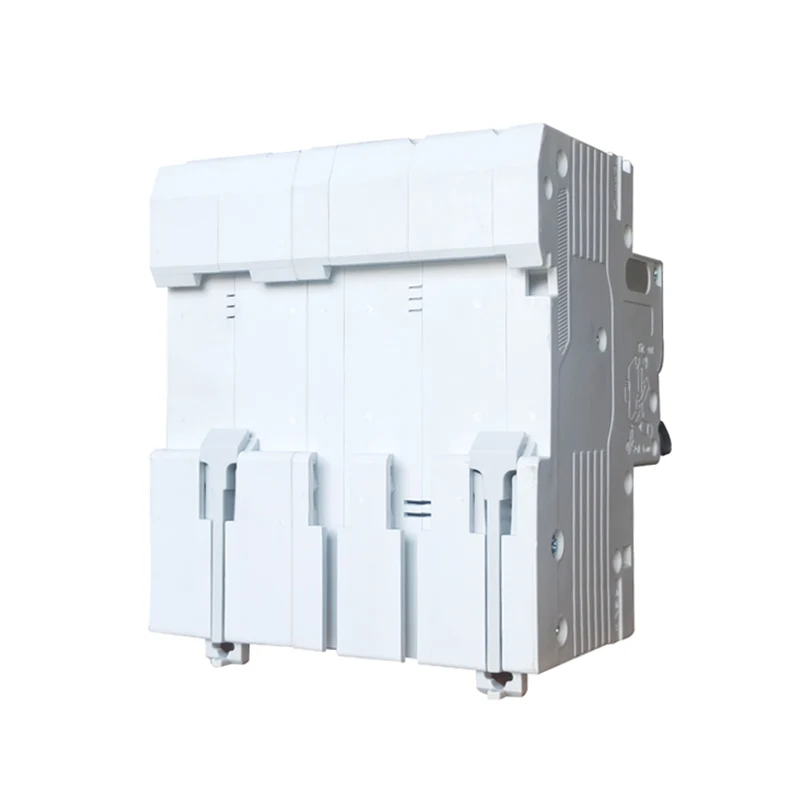

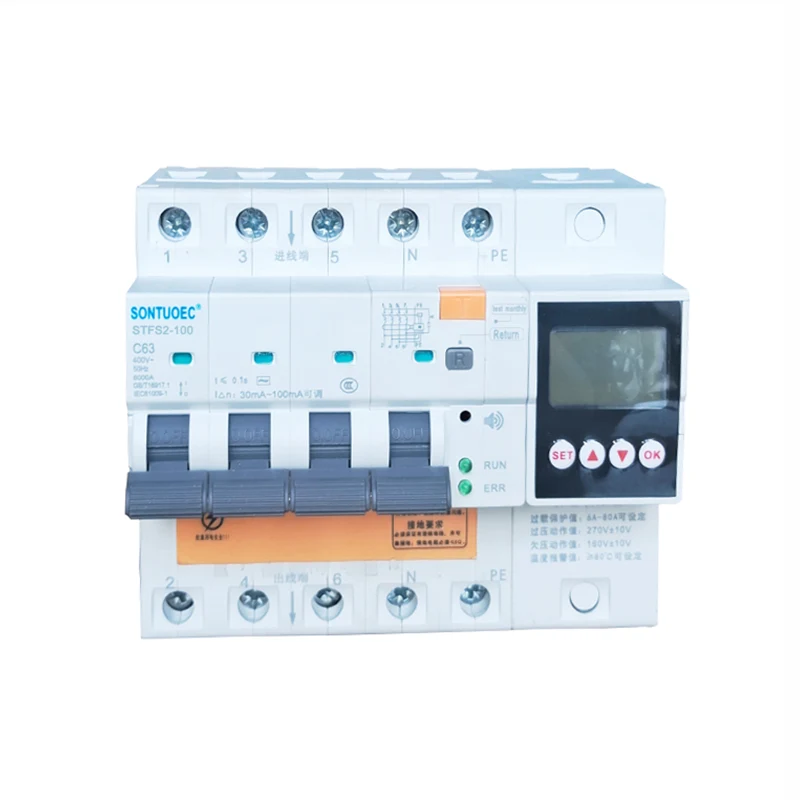

100a 2p 4p მრავალფუნქციური RCBO

STSF2-100 100A 2P 4P მრავალფუნქციური RCBO შესაფერისია AC 50/60Hz- ისთვის, შეფასებულია წრეში, ძაბვით 230V-400V და შეფასებული დენი 100 ა, როდესაც აპერსონი ელექტროენერგიის ან ელექტროგადამცემი ქსელის გაჟონვაა. როდესაც გაჟონვა, გადაჭარბება და დაქვემდებარებული ძაბვა მიაღწევს მითითებულ მნიშვნელობებს, ნარჩენი მიმდინარე მიკროსქემის ამომრთველს შეუძლია სწრაფად იმოქმედოს ძალიან მოკლე დროში, სწრაფად შეწყვიტოს ელექტრომომარაგება. როდესაც ნარჩენი მიმდინარე წრიული ამომრთველის მონიტორინგის ტემპერატურა აღწევს მითითებულ მნიშვნელობას, მონიტორინგის გრუნტის მავთული არ არის დაკავშირებული. როდესაც დაკავშირებულია, პროდუქტი ასხივებს განგაშის ხმას, რათა დაიცვან პერსონალი და ელექტრო მოწყობილობები და თავიდან აიცილონ თავიდან აიცილოთ მოწყობილობის დაზიანება, რომელიც გამოწვეულია ელექტროგადამცემი ქსელის გადაჭარბებით. აქვს გადატვირთვა, მოკლე წრე, გაჟონვა, გადახურვის დაქვემდებარება და ზედმეტად დაცვის დაცვის ფუნქციები ასევე შეიძლება გამოყენებულ იქნას ელექტრო მოწყობილობების ჩართვისა და გამორთვის მიზნით, ნორმალურ გარემოებებში განათების სქემები, განსაკუთრებით შესაფერისი სამრეწველო და კომერციული განათების განაწილების სისტემებისთვის. პროდუქტს აქვს მცირე მოცულობა, კომპაქტური სტრუქტურა და უკეთესი ხარჯების ეფექტურობა, ვიდრე სხვა მსგავსი პროდუქტები. მას აქვს ლამაზი გარეგნობა, მაღალი დარღვევის სიმძლავრე მას კარგ არჩევანს ხდის საყოფაცხოვრებო ენერგიის განაწილებისთვის. ეს პროდუქტი შეესაბამება GB/T 16917.1 და IEC 61009-1 სტანდარტებს და მოიპოვა CE სერთიფიკატი.

მოდელი:STFS2-100

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ნიმუში	STFS2-100 ელექტროტიკური ტიპი
ნარჩენი მიმდინარე Characterstics	A
სტანდარტი	IEC/EN 61009-1
შეფასებული მგრძნობელობა △ n	0.03,0.1,0.3
პოლუსი არა	ბოძები: 1p+n+PE; 3p+n+pe
შეფასებული მიმდინარე (ა)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a, 80a, 100a
შეფასებული ძაბვა (V)	240/415V; 230/400V
შეფასებული ნარჩენი ოპერაციული მიმდინარეობა	10mA, 30mA, 100mA, 300mA, 500mA
შეფასებული პირობითი ნარჩენი მოკლე წრე მიმდინარე	6KA
ელექტრო-მაკანიკური გამძლეობა	4000 -ზე მეტი ციკლი
ფუნქცია:	გაჟონვის დაცვა, გადატვირთვის მიმდინარე დაცვა, მოკლე წრის დაცვა, ძაბვის დაცვის ქვეშ, ძაბვის დაცვის მეტი, შეფასებული დენი/ ძაბვის რეგულირებადი, ტემპერატურის დაცვა წყლის ჩასადები სიგნალიზაცია და ა.შ.

მიმდებარე ჰაერის ტემპერატურა

1. ატმოსფერული ჰაერის ტემპერატურა არ უნდა იყოს დაბალი ვიდრე -5 1C, არა ნაკლები+40 C, და ყოველდღიური საშუალო მნიშვნელობა არ აღემატება+35 C.

2. სიმაღლე: ინსტალაციის ადგილის სიმაღლე არ უნდა აღემატებოდეს 2000 მ.

3.atmospheric პირობები

ჰაერი სუფთაა, ხოლო მაქსიმალურ ტემპერატურაზე+40 'C, ჰაერის ფარდობითი ტენიანობა არ არის 50%-ზე მეტი. უფრო მაღალი ფარდობითი ტენიანობა ნებადართულია დაბალ ტემპერატურაზე, მაგალითად+20 C- ზე,

ფარდობითი ტენიანობა არ უნდა აღემატებოდეს 90%-ს. ტემპერატურის ცვლილებებით გამოწვეული ზომიერი კონდენსაციის გამო, ყურადღება უნდა მიექცეს სათანადო ზომების მიღებას.

4. ინსტალაციის კატეგორიის ინსტალაციის კატეგორიები არის LI და III

ბოძების მიმდინარე და რაოდენობა

100 ა: ეს მიუთითებს იმაზე, რომ RCBO შეფასებულია 100 amps. მიმდინარე რეიტინგი არის დენის მაქსიმალური მნიშვნელობა, რომელსაც მიკროსქემის ამომრთველს შეუძლია მუდმივად განახორციელოს გადახურება ან დაზიანება.

2p, 4p: "P" აქ დგას ბოძების რაოდენობა, ანუ, მიკროსქემის ფაზების რაოდენობა, რომელთანაც შესაძლებელია მიკროსქემის ამომრთველი. 2p ნიშნავს, რომ მიკროსქემის ამომრთველი შეიძლება იყოს დაკავშირებული ორ წრის ფაზასთან (ჩვეულებრივ, ცეცხლი და ნულოვანი), ხოლო 4p ნიშნავს, რომ იგი შეიძლება იყოს დაკავშირებული ოთხ წრიულ ფაზასთან (ჩვეულებრივ, სამფაზიანი ცეცხლი და ნულოვანი).

მრავალფუნქციური

მრავალფუნქციური მიუთითებს, რომ ეს 100A 2P 4P მრავალფუნქციური RCBO აღჭურვილია სხვადასხვა დაცვის ფუნქციებით. გარდა ძირითადი გადატვირთვისა და მოკლე ჩართვის დაცვისა, მას ასევე შეუძლია უზრუნველყოს გაჟონვის დაცვა, დაქვემდებარებული ძაბვის დაცვა, გადაჭარბებული ძაბვის დაცვა და ა.შ. ტემპერატურის დაცვა ， წყლის ჩასადები სიგნალიზაცია ， რეგულირებადი დენი და ძაბვა - ეს დაცვა საშუალებას აძლევს RCBO- ს უზრუნველყოს უფრო სრულყოფილი დაცვა სქემებისა და აღჭურვილობისთვის.

100A 2p 4p Multifunctional RCBO

გაფრთხილება!

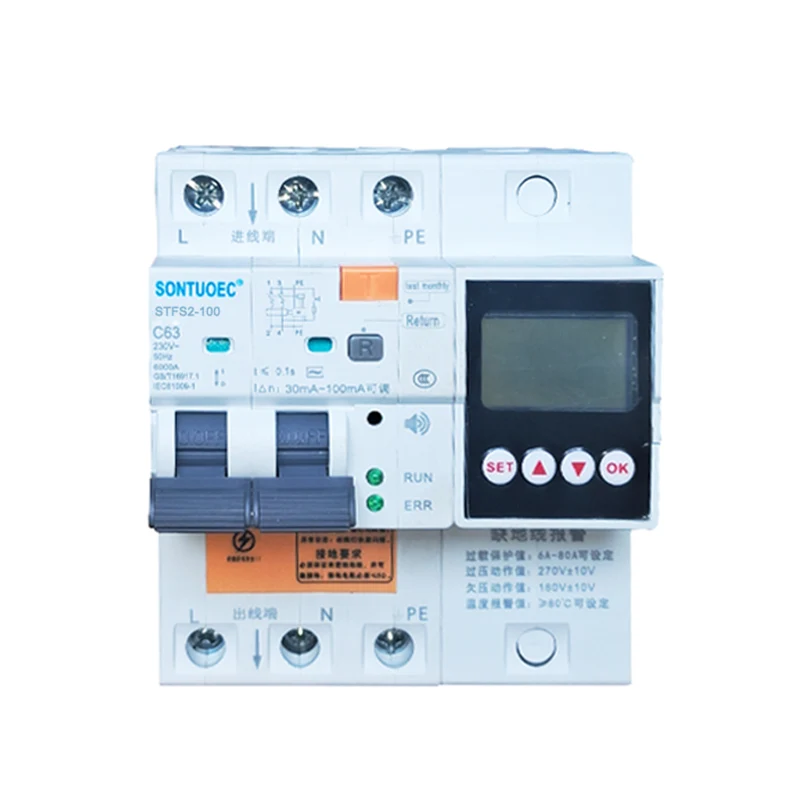

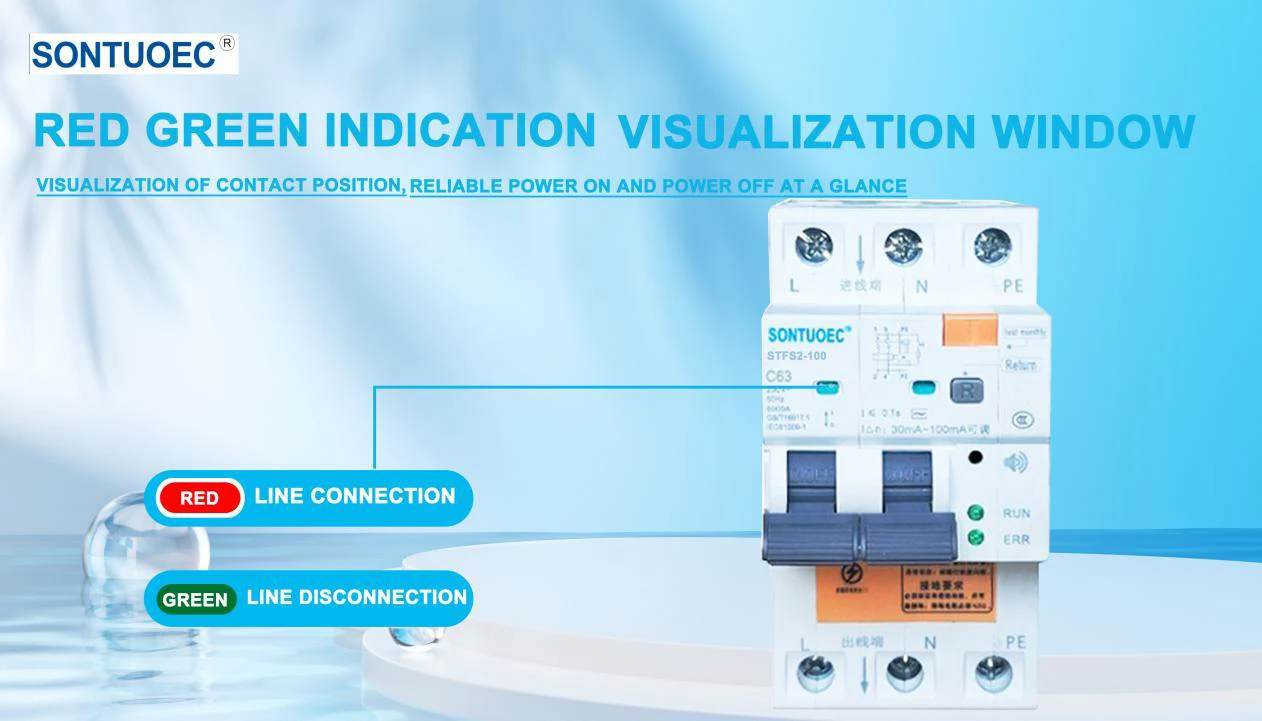

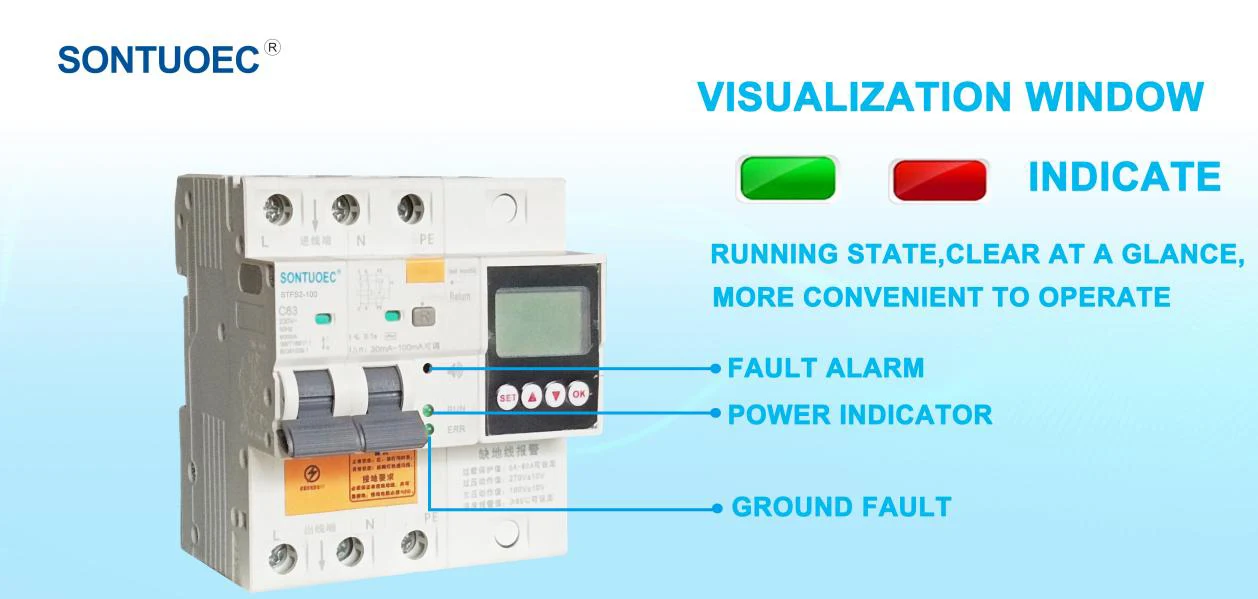

გაფრთხილება ნორმალური მდგომარეობა: მწვანე შუქი;

არანორმალური მდგომარეობა: შუქი გამორთულია

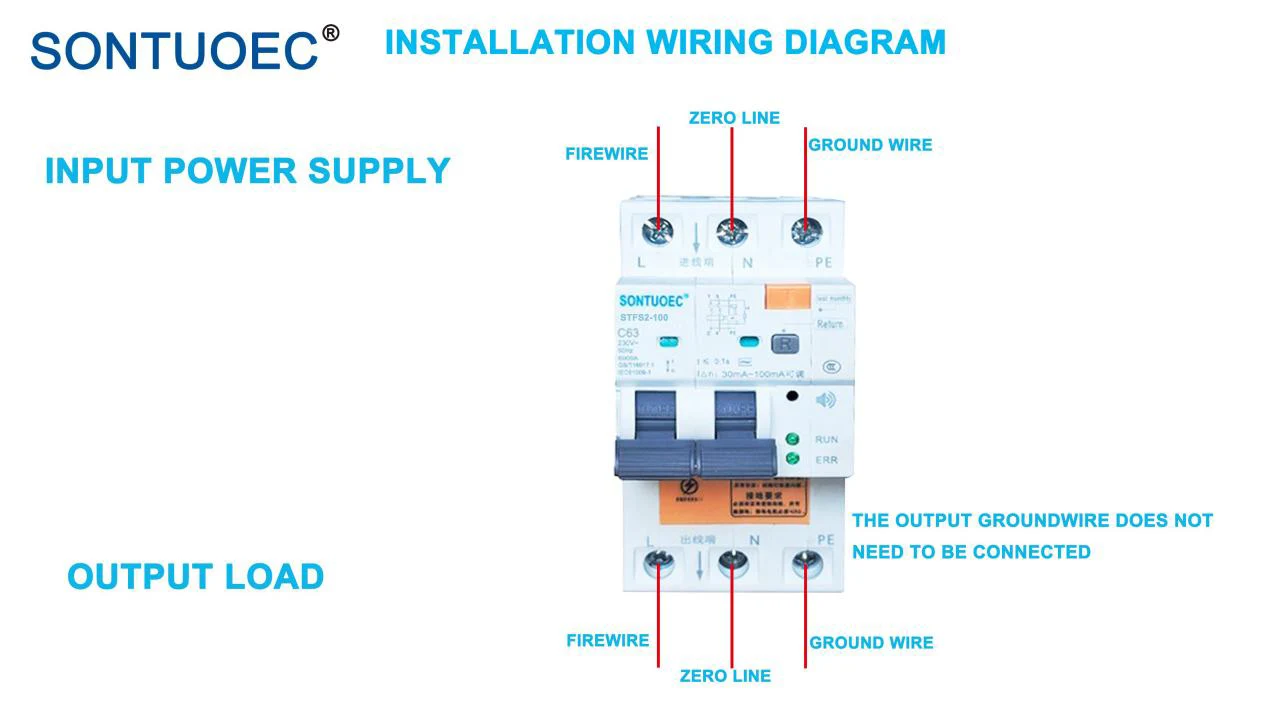

დასაბუთების მოთხოვნები:

ეს აუცილებელია იმის უზრუნველსაყოფად, რომ არსებობს შემომავალი გრუნტის მავთული და დასაბუთებული მავთული, ხოლო დასაბუთებული წინააღმდეგობა უნდა იყოს 5q!

განაცხადის სცენარი

მას შემდეგ, რაც RCBO– ს აქვს მრავალფეროვანი დაცვის ფუნქცია, მას ხშირად იყენებენ სქემებში, რომლებიც საჭიროებენ პირად უსაფრთხოებას, მაგალითად, ელექტროენერგიის განათების, სუსტი ენერგიისა და ელექტრო მოწყობილობებისთვის სახლებში და საზოგადოებრივ ადგილებში. ამ ადგილებს ხშირად ხასიათდება წყალი და ტენიანობა, რამაც შეიძლება ადვილად გამოიწვიოს გაჟონვის უბედური შემთხვევები. გარდა ამისა, RCBO ასევე შეიძლება გამოყენებულ იქნას სამრეწველო ელექტრო სისტემებში, სადაც ადამიანის უსაფრთხოება არის წინაპირობა, მაგალითად, პერიფერიული მსუბუქი კონტროლის სქემები, სარადარო სისტემები და გეოლოგიური საძიებო ინსტრუმენტები.
