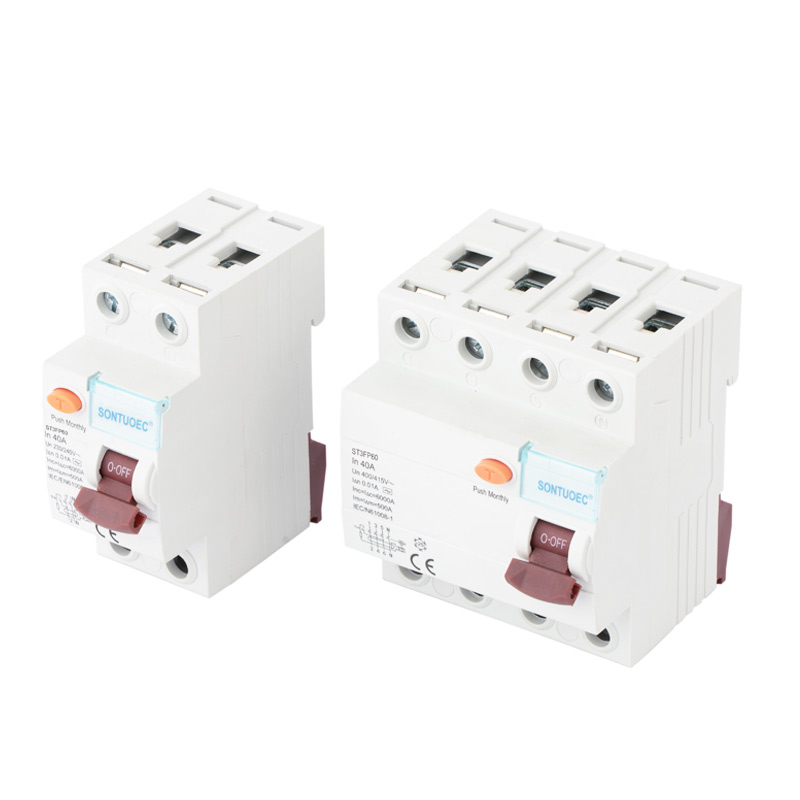

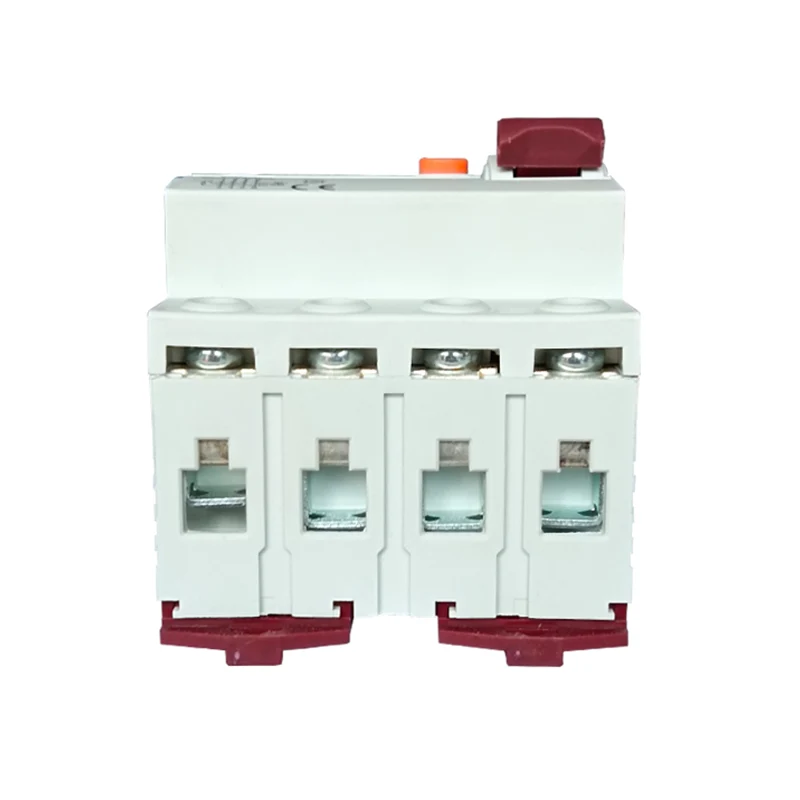

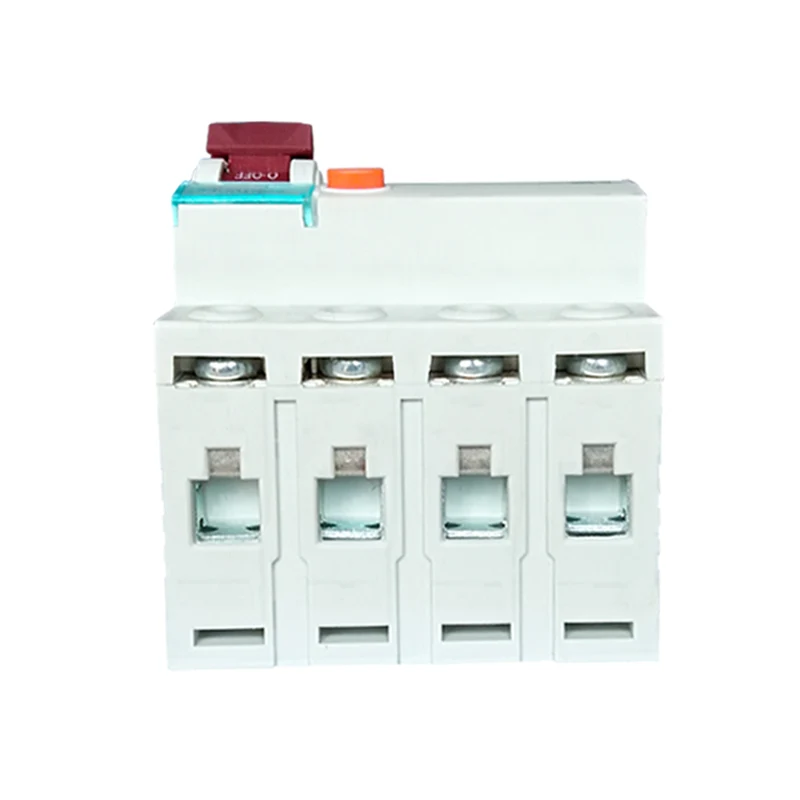

4p 40A/10MA ნარჩენი მიმდინარე წრიული ამომრთველი

4P 40A/10MA ნარჩენი მიმდინარე წრიული ამომრთველი არის ნარჩენი მიმდინარე წრიული ამომრთველი 4 ბოძით (მაგ., 3-ფაზის ცეცხლი და ნულოვანი მავთული), რომელიც ფასდება 40 amps– ზე და შეუძლია ავტომატურად შეწყვიტოს წრეში, როდესაც წრეში ნარჩენი დენი გამოვლენილია 10 მილიამპსზე ან ზემოთ. მოწყობილობა ძირითადად გამოიყენება ელექტრული ხანძრისა და ელექტროენერგიის უბედური შემთხვევების თავიდან ასაცილებლად და პირადი და აღჭურვილობის უსაფრთხოების დასაცავად.

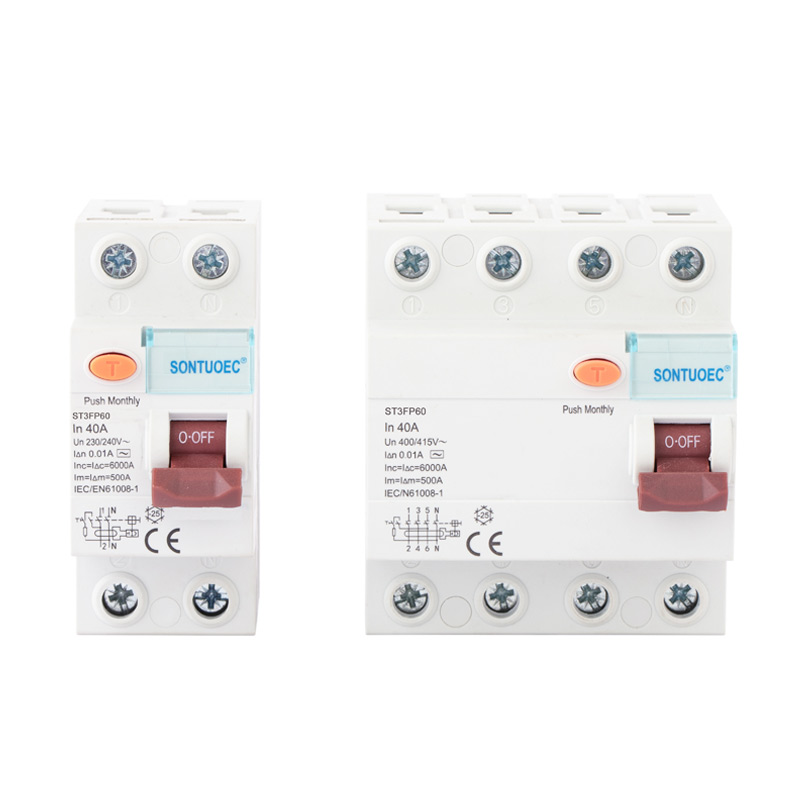

მოდელი:ST3FP60

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

მოდელი:	ST3FP60
სტანდარტი	IEC61008-1
ნარჩენი მიმდინარე მახასიათებლები:	და და
პოლუსი არა.:	2p, 4p
შეფასებული მიმდინარე:	16a, 25a, 32a, 40a, 63a;
შეფასებული ძაბვა:	230/400V AC
შეფასებული სიხშირე:	50/60Hz
შეფასებული ნარჩენი ოპერაციული მიმდინარე IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
შეფასებული ნარჩენი არაოპერაციული მიმდინარე I ΔNO:	≤0.5iΔN
შეფასებული პირობითი მოკლემეტრაჟიანი Circuit Current Inc:	6000 ა
შეფასებული პირობითი ნარჩენი მოკლე ჩართვა მიმდინარე iΔC:	6000 ა
ტრიალების ხანგრძლივობა:	მყისიერი tripping≤0.1sec
ნარჩენი ტრიალების მიმდინარე დიაპაზონი:	0.5IΔN ~ iΔN
ელექტრო-მექანიკური გამძლეობა:	4000 ციკლი
დამაგრების ბრუნვის დამაგრება:	2.0 ნმ
კავშირის ტერმინალი:	ხრახნიანი ტერმინალის სვეტის ტერმინალი სამაგრით
ინსტალაცია:	35 მმ DIN სარკინიგზო სამონტაჟო

ოპერაციის პრინციპი

ამ მიკროსქემის ამომრთველის საოპერაციო პრინციპი ემყარება ბალანსის მიმდინარე პრინციპს. ნორმალურ პირობებში, წრის შემოვლითი და დატოვების დენები თანაბარი უნდა იყოს ხაზში, რომელიც გადის დატვირთვას. ამასთან, როდესაც ხაზში არსებობს საიზოლაციო ხარვეზი ან როდესაც ადამიანი შედის სქემასთან კონტაქტში, ამან შეიძლება გამოიწვიოს მიმდინარე გაჟონვა, რითაც დენებისა და მის გარეთ ჩართვა და შეუზღუდავი გახდება. ამ ეტაპზე, მიმდინარე ტრანსფორმატორი წრიული ამომრთველის შიგნით გამოავლენს ამ გაუწონასწორებელ დენს და გადააქცევს მას ელექტრო სიგნალად. ელექტრონული წრე გააძლიერებს, შეადარებს და დაამუშავებს ამ სიგნალს, და როდესაც სიგნალი აღწევს წინასწარ ბარიერს, ანუ, როდესაც ნარჩენი დენი აღწევს ან აღემატება 10 მილიამპს, მიკროსქემის ამომრთველი სწრაფად შეწყვეტს მიკროსქემს.

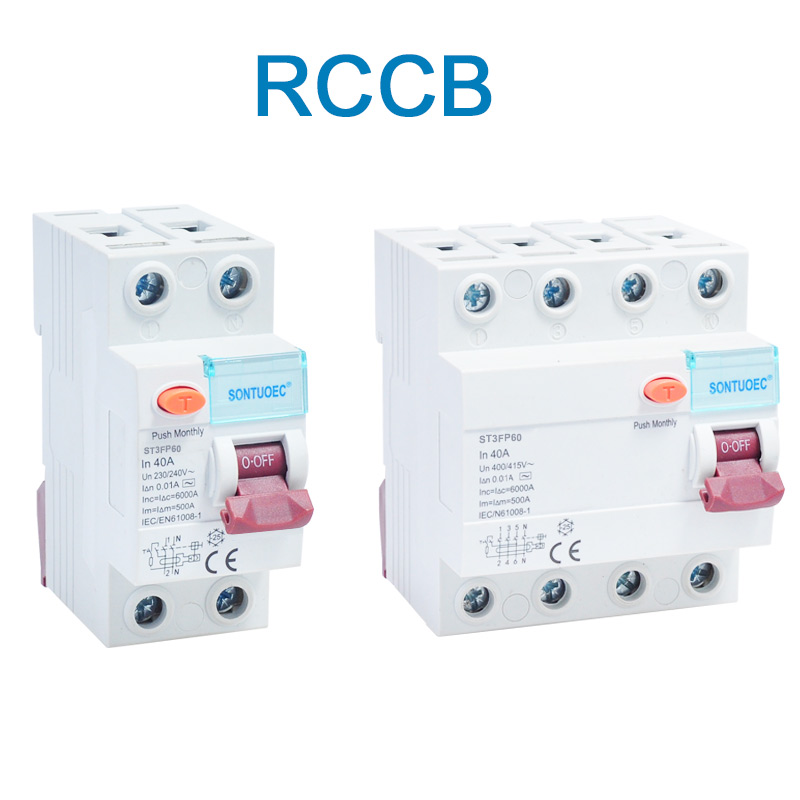

4P 40A/10mA Residual Current Circuit Breaker

ძირითადი თვისებები

მაღალი მგრძნობელობა: შეუძლია გამოავლინოს წვრილი გაჟონვის დენი (10 მ.) და დროულად შეწყვიტოს წრე, რათა თავიდან აიცილოს ელექტრო ხანძარი და ელექტრული შოკის უბედური შემთხვევები.

სწრაფი რეაგირება: გაჟონვის დენის გამოვლენის შემდეგ, მიკროსქემის ამომრთველი შეწყვეტს მიკროსქემს ძალიან მოკლე დროში (ჩვეულებრივ, ათეულობით მილიწამში).

მრავალფეროვნება: გარდა გაჟონვის დაცვის ძირითადი ფუნქციის გარდა, წრიული ამომრთველი შეიძლება ასევე ჰქონდეს გადატვირთვისა და მოკლე წრეების დაცვის ფუნქციები.

მარტივი ინსტალაცია და შენარჩუნება: ის ჩვეულებრივ იღებს მოდულარიზებულ დიზაინს, რომლის ინსტალაცია და დემონტაჟი მარტივია. იმავდროულად, მისი მარტივი შიდა სტრუქტურა აადვილებს მას შენარჩუნებას და გადაკეთებას.
