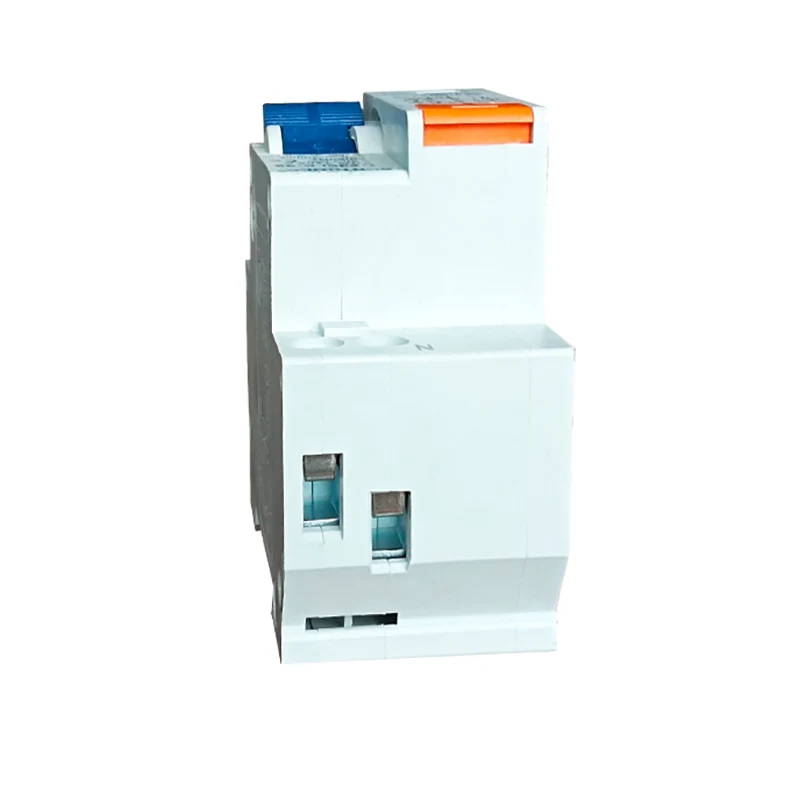

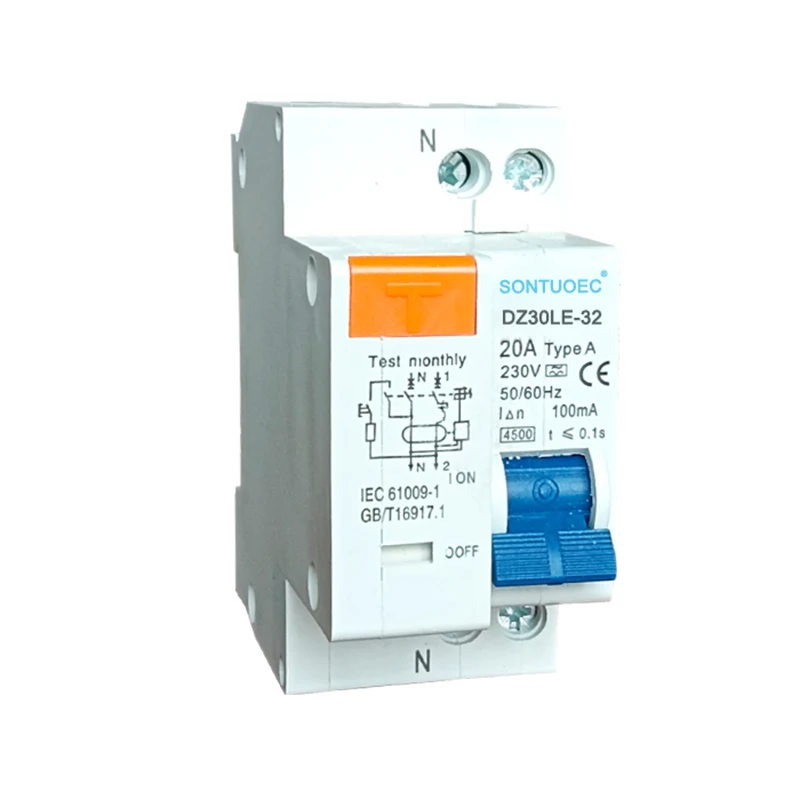

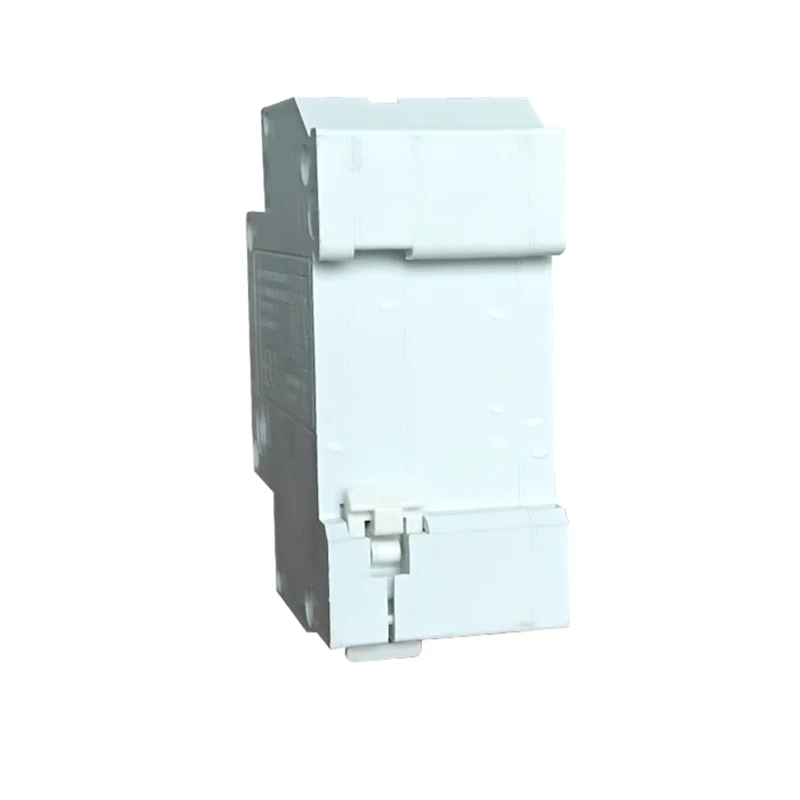

1p+n ელექტრონული ტიპი RCBO

1p+n ელექტრონული ტიპი rcbois სპეციალური ტიპის მიკროსქემის ამომრთველი, რომელიც იყენებს ელექტრომაგნიტურ პრინციპს წრეში ნარჩენი დენის (გაჟონვის დენის) გამოსავლენად და შეწყვეტის მიზნით, რითაც ხელს უშლის ელექტრული ხანძრისა და პირადი ელექტრო შოკის უბედური შემთხვევების თავიდან აცილებას. ამავდროულად, მას ასევე აქვს ზედმეტი დაცვის ფუნქცია, რომელსაც შეუძლია ავტომატურად შეწყვიტოს ელექტრომომარაგება, როდესაც წრე გადატვირთულია ან მოკლე წრიულია, რათა დაიცვან მიკროსქემის და აღჭურვილობის უსაფრთხოება.

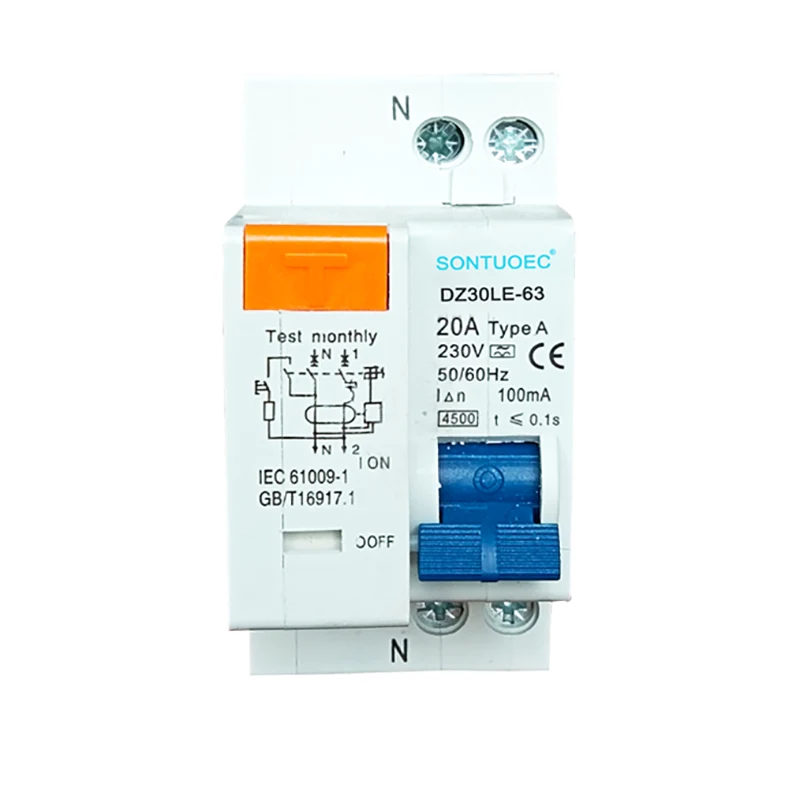

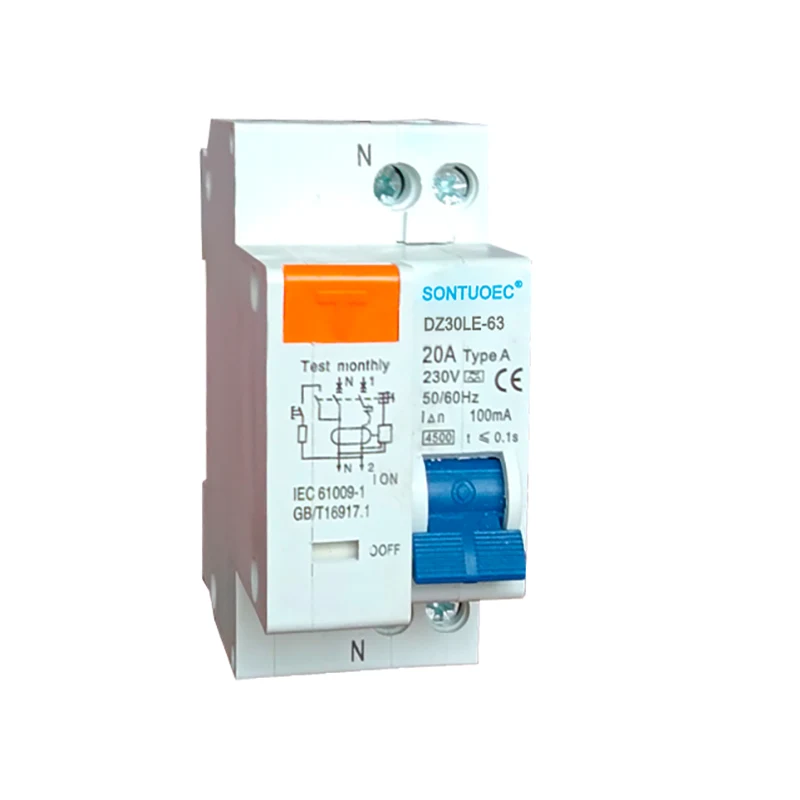

მოდელი:DZ30LE-63

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

პროდუქტის სახელი	DZ30L-63
ნიმუში	ელექტრონული ტიპი (MCB+RCD)
პოლუსი	1p+n	1p+n
შეფასებული მიმდინარე (ა)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
შეფასებული პირობითი ნარჩენი მოკლე ჩართვის მიმდინარე დენი	3KA, 4.5KA; 6KA
სტანდარტი	IEC61009-1
ელექტრო-მაკანიკური გამძლეობა	4000 -ზე მეტი ციკლი
შეფასებული ნარჩენი ოპერაციული მიმდინარეობა	10mA, 30mA, 100mA, 300mA, 500mA

სამუშაო პრინციპი

 ნარჩენი მიმდინარე გამოვლენა: როდესაც წრეში არსებობს ნარჩენი დენი, RCBO- ში ნულოვანი თანმიმდევრობის მიმდინარე ტრანსფორმატორი გამოავლენს ამ სიგნალს და გადააქცევს მას ელექტრული სიგნალად დამუშავებისთვის.

 სიგნალის დამუშავება და შედარება: გამოვლენილი ნარჩენი მიმდინარე სიგნალი გაძლიერდება, გაფილტრული და დამუშავდება, შემდეგ კი შედარებულია წინასწარ მოქმედების მიმდინარე მნიშვნელობასთან.

Tripping Tripping Action: როდესაც ნარჩენი დენი აღწევს ან აღემატება წინასწარ მოქმედების მიმდინარე მნიშვნელობას, RCBO გამოიწვევს ტრიპინგის მექანიზმს, რომ შეწყვიტოს ძირითადი წრიული ძალა.

თვისებები და უპირატესობები

 ელექტრომაგნიტური პრინციპი: ელექტრომაგნიტური პრინციპის გამოყენება ნარჩენი მიმდინარე გამოვლენისთვის, იგი ხასიათდება მაღალი მგრძნობელობით და სწრაფი რეაგირების სიჩქარით.

 მრავალფუნქციური დაცვა: გარდა ნარჩენი მიმდინარე დაცვის ფუნქციის გარდა, მას ასევე აქვს ზედმეტი დაცვის ფუნქცია, რომელსაც შეუძლია სრულყოფილად დაიცვას სქემებისა და აღჭურვილობის უსაფრთხოება.

 უსაფრთხო და საიმედო: RCBO იღებს მოწინავე ელექტრონულ კომპონენტებს და განთავისუფლების მექანიზმს, რომელსაც აქვს მაღალი საიმედოობა და უსაფრთხოება.

 მარტივი ინსტალაცია და შენარჩუნება: RCBO- ს სტრუქტურა გონივრულად არის შემუშავებული, მარტივი ინსტალაცია და ამავე დროს მარტივად განახორციელოთ მოვლა და რემონტი.

ეს 1P+N ელექტრონული ტიპის RCBO ფუნქცია, როგორც მიკროსქემის ამომრთველის და ნარჩენი მიმდინარე მოწყობილობის კომბინაცია, რომელიც ადამიანისგან იცავს ელექტროენერგიის ხარვეზს, ზედმეტი, მოკლე წრის, დედამიწის ხარვეზის დენის გამო. ეს არის თვითგანვითარებული მაქსიმალური მოკლე ჩართვის დენი 32A ან 63A. და შეასრულეთ სტანდარტული IEC/EN 61009.1.

1. დაიცვან დედამიწის ხარვეზი/გაჟონვის დენი და იზოლაციის ფუნქცია

2. მაღალი მოკლე ჩართვის დენი გაუძლოს სიმძლავრეს

3. მიზანშეწონილია ტერმინალისა და პინ/ჩანგლის ტიპის ავტობუსის კავშირი

4. აღჭურვილია თითის დაცული კავშირის ტერმინალებით

5. აუტომატურად გათიშეთ წრე, როდესაც დედამიწის ხარვეზი/გაჟონვა ხდება და აღემატება რეიტინგულ მგრძნობელობას

6. ელექტროენერგიის მიწოდებისა და ხაზის ძაბვისადმი დამოკიდებულება და გარე ჩარევისგან თავისუფალი, ძაბვის ცვალებადობა.
