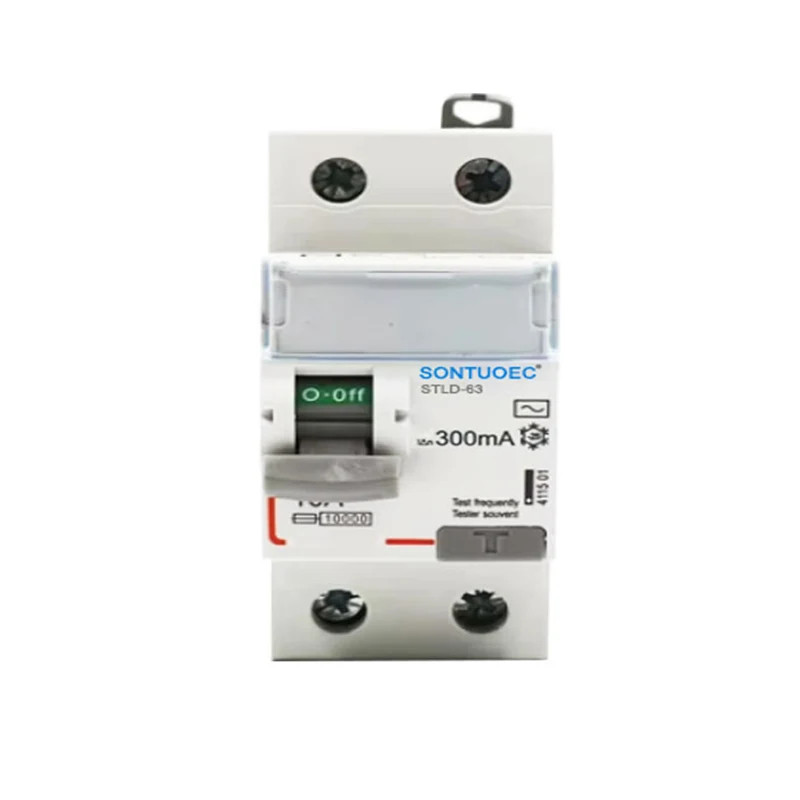

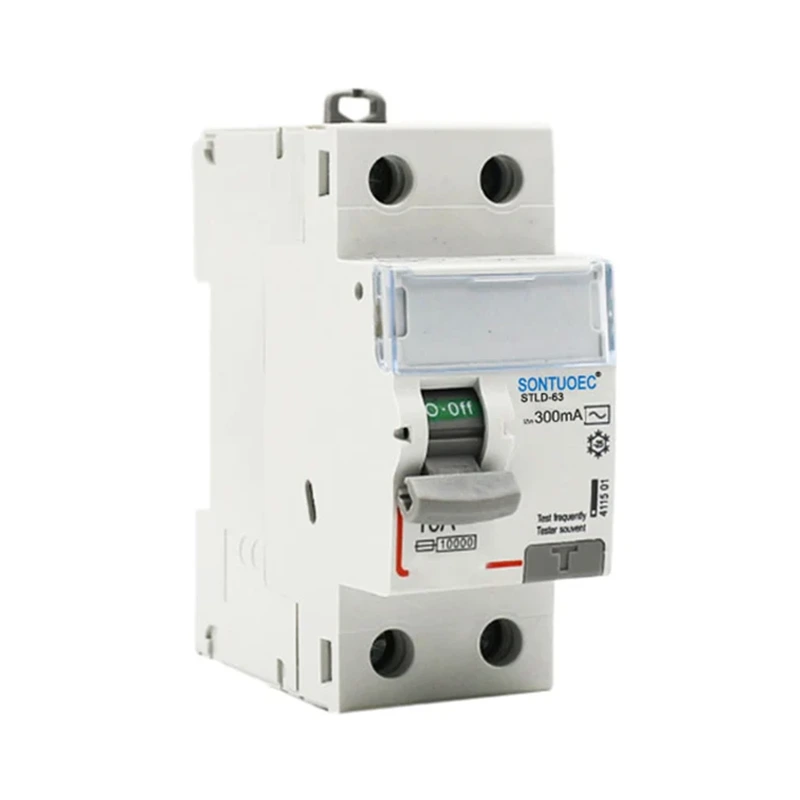

2p 63A/30MA RCD AC ტიპი

2P 63A/30MA RCD AC ტიპის ოპერაციული პრინციპი ემყარება ნარჩენი მიმდინარე ტრანსფორმატორს. როდესაც გაუწონასწორებელი დენი (ე.ი. გაჟონვა) ხდება ელექტრო სისტემაში, ნარჩენი დენის ტრანსფორმატორი ამცირებს ამ გაუწონასწორებელ დინებას და წარმოქმნის მაგნიტურ ნაკადს პროპორციულად გაჟონვის დინებასთან. ეს მაგნიტური ნაკადი იწვევს RCD– ს შიდა განთავისუფლების მექანიზმს, რამაც RCD– მა სწრაფად შეწყვიტა ელექტრომომარაგება.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

მოდელი:	ელექტრო მაგნიტური ტიპი; ელექტრონული ტიპი
სტანდარტი	IEC 61008-1
ნარჩენი მიმდინარე მახასიათებლები:	და და

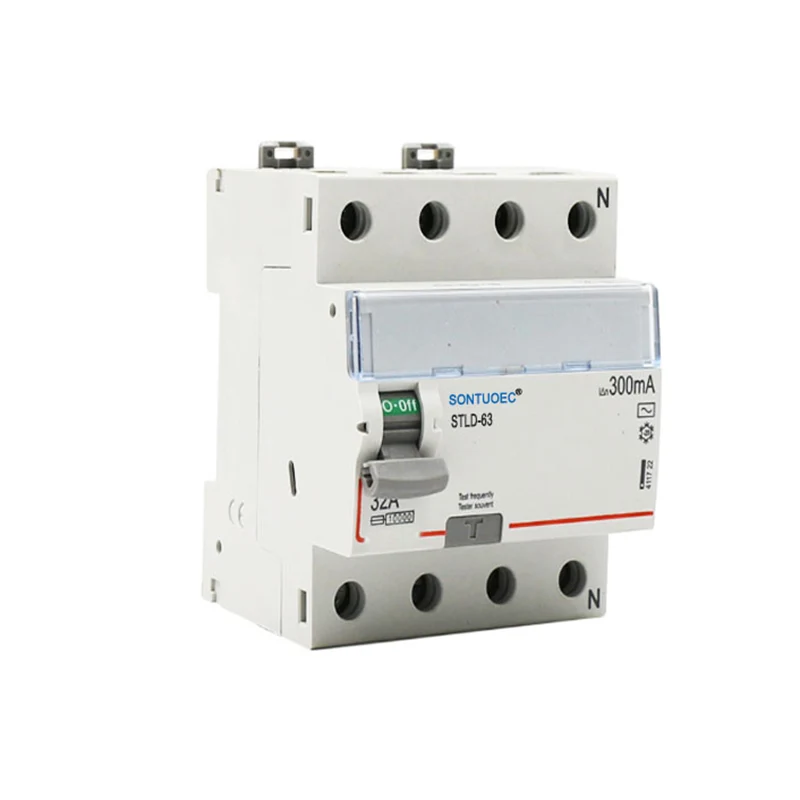

პოლუსი არა.:	2p, 4p
შეფასებული მიმდინარე:	16a, 25a, 32a, 40a, 63a;
შეფასებული ძაბვა:	230/400V AC
შეფასებული სიხშირე:	50/60Hz
შეფასებული ნარჩენი ოპერაციული მიმდინარე IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
შეფასებული ნარჩენი არაოპერაციული მიმდინარე I ΔNO:	≤0.5iΔN
შეფასებული პირობითი მოკლემეტრაჟიანი Circuit Current Inc:	6000 ა
შეფასებული პირობითი ნარჩენი მოკლე ჩართვა მიმდინარე iΔC:	6000 ა
ტრიალების ხანგრძლივობა:	მყისიერი tripping≤0.1sec
ნარჩენი ტრიალების მიმდინარე დიაპაზონი:	0.5IΔN ~ iΔN
ელექტრო-მექანიკური გამძლეობა:	4000 ციკლი
დამაგრების ბრუნვის დამაგრება:	2.0 ნმ
კავშირის ტერმინალი:	ხრახნიანი ტერმინალის სვეტის ტერმინალი სამაგრით

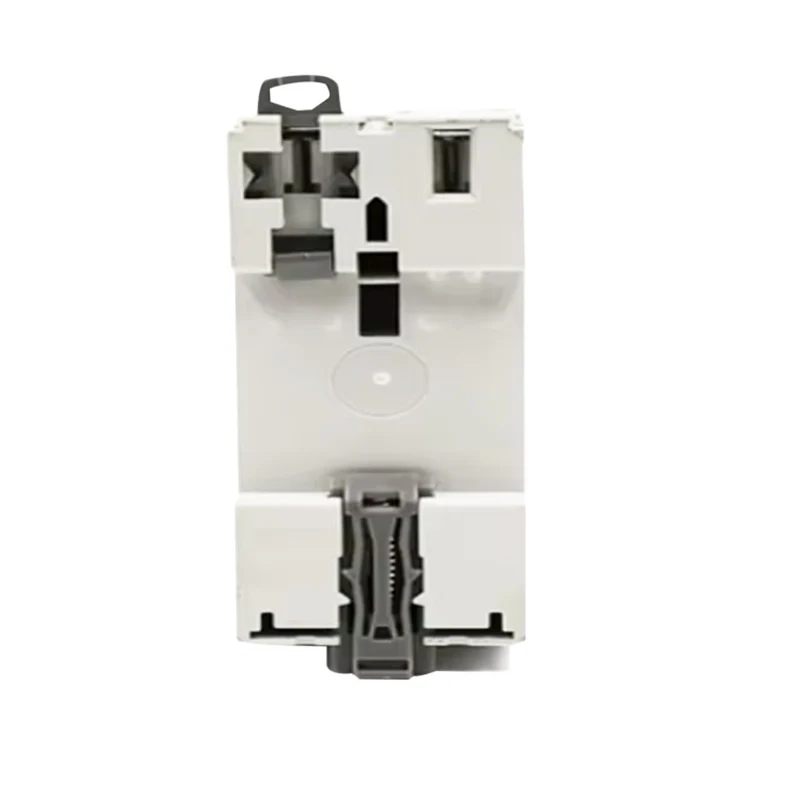

ინსტალაცია:	35 მმ DIN სარკინიგზო სამონტაჟო

ძირითადი კონცეფცია

 2p: მიუთითებს, რომ ეს RCD (ნარჩენი მიმდინარე მოწყობილობა) არის ბიპოლარული შეცვლა, ანუ, მას შეუძლია ერთდროულად გააკონტროლოს ორი ხაზის ჩართვა. ეს დიზაინი ჩვეულებრივ გამოიყენება იქ, სადაც როგორც ფაზა, ასევე ნულოვანი ხაზები ერთდროულად უნდა შეწყვიტოს, რათა უზრუნველყოს, რომ წრე მთლიანად შეწყვიტოს გაჟონვის ან ხარვეზის შემთხვევაში, თავიდან აიცილოს უსაფრთხოების უბედური შემთხვევები, როგორიცაა ელექტროენერგია ან ელექტრული ხანძარი.

 63 ა: მიუთითებს, რომ RCD შეფასებულია 63 amps. შეფასებული დენი არის მაქსიმალური მიმდინარე მნიშვნელობა, რომელსაც RCD– ს შეუძლია მუდმივად განახორციელოს გადახურება ან დაზიანება. პრაქტიკულ პროგრამებში, შესაბამისი შეფასებული დენი უნდა შეირჩეს ელექტრული სისტემის დატვირთვის შესაბამისად.

 30mA: მიუთითებს, რომ ამ RCD– ის გაჟონვის მოქმედების მიმდინარეობაა 30 მ. გაჟონვის მოქმედების დენი არის მინიმალური მიმდინარე მნიშვნელობა, რომლის დროსაც RCD ამოიცნობს გაჟონვის დინებას და იწვევს მოქმედებას. როდესაც ელექტრო სისტემაში გაჟონვის დენი აღემატება ამ მნიშვნელობას, RCD სწრაფად შეწყვეტს ელექტრომომარაგებას პირადი უსაფრთხოების დასაცავად და თავიდან აიცილებს ისეთ უბედურ შემთხვევებს, როგორიცაა ელექტრო ხანძარი.

 RCD: ნარჩენი მიმდინარე მოწყობილობა არის ელექტრული უსაფრთხოების მოწყობილობა, რომელიც გამოიყენება ელექტრო სისტემაში ნარჩენი დენის (ე.ი. გაჟონვის დენის) გამოსავლენად და ელექტროენერგიის მიწოდების შეწყვეტის მიზნით. იგი ფართოდ გამოიყენება სხვადასხვა დაბალი ძაბვის ელექტრო სისტემებში, რათა უზრუნველყოს ელექტრული აღჭურვილობისა და პერსონალის ყოვლისმომცველი დაცვა.

 AC ტიპი: მიუთითებს, რომ ეს RCD შესაფერისია მიმდინარე დენის (AC) სისტემებისთვის. ალტერნატიული დენი (AC) ელექტროენერგიის გადაცემის საერთო გზაა და ხასიათდება ძაბვისა და დენის მიმართულებით პერიოდული ცვლილებებით, პირდაპირ დენთან შედარებით (DC). ამრიგად, RCD არჩევისას, შესაბამისი მოდელი უნდა შეირჩეს ელექტრული სისტემის ტიპზე (AC ან DC) მიხედვით.

1. დაიცვან დედამიწის ხარვეზი/გაჟონვის დენი და იზოლაციის ფუნქცია

2. მაღალი მოკლე ჩართვის დენი გაუძლოს სიმძლავრეს

3. მიზანშეწონილია ტერმინალისა და პინ/ჩანგლის ტიპის ავტობუსის კავშირი

4. აღჭურვილია თითის დაცული კავშირის ტერმინალებით

5. აუტომატურად გათიშეთ წრე, როდესაც დედამიწის ხარვეზი/გაჟონვა ხდება და აღემატება რეიტინგულ მგრძნობელობას

6. ელექტროენერგიის მიწოდებისა და ხაზის ძაბვისადმი დამოკიდებულება და გარე ჩარევისგან თავისუფალი, ძაბვის ცვალებადობა. ---------- დიდი ზომის კავშირის მავთული (35 მმ კავშირის კაბელი)
