3 ფაზის საავტომობილო დამწყები

3 ფაზის საავტომობილო შემქმნელი იხსნება და ხურავს ძრავის პარალელურად დაკავშირებულ დენის კონტაქტებს მაგნიტური კონტაქტის საშუალებით, რათა გააცნობიეროს ძრავა დაწყება და შეაჩეროს კონტროლი. ამავე დროს, მას ასევე აქვს გადატვირთვის დაცვის ფუნქცია, რომელსაც შეუძლია ავტომატურად შეწყვიტოს წრე, როდესაც ძრავა გადატვირთულია, რათა დაიცვას ძრავა დაზიანებისგან.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ძირითადი ტექნიკური პარამეტრები:

ტიპი		STMS-N10/12	STMS-N18	STMS-N20	STMS-N21	STMS-N25	STMS-N35	STMS-N50	STMS-N65	STMS-N80	STMS-N95
KW/HP (AC-3) REATED POWER (AC-3) IEC60947-4	220V	2.2/3 2.7/3.5	3.7/5	4/5.5	4/5.5	5.5/7.5	7.5/10	15/18.5	18.5/22	22/30	30/35
KW/HP (AC-3) REATED POWER (AC-3) IEC60947-4	380V	2.7/3.5 4/5.5	5.5/7.5	7.5/10	7.5/10	11/15	15/18.5	22/25	25/30	37/45	45/55
RETED მიმდინარე (AC-3) GB14048.4	220V	11/13	18	20	20	26	35	50	65	80	95
RETED მიმდინარე (AC-3) GB14048.4	380V	7/9	13	20	20	25	32	50	65	80	95
Reted გათბობის დენი (ა)		20	25	32		50	60	80	100	135	150
Reted Insutaled მოცულობა (v) 660 660
Auxicary კონტაქტი AC-15	კონტაქტი	სტანდარტი	1 არა		1no+1nc	2NO+2NC
	RETED მიმდინარე (ა)	220V	1.6
	RETED მიმდინარე (ა)	380V	0.95
დანართის ნიშანი		LP30
მაქანიკური ცხოვრება	1000				500

3 Phase Motor Starter

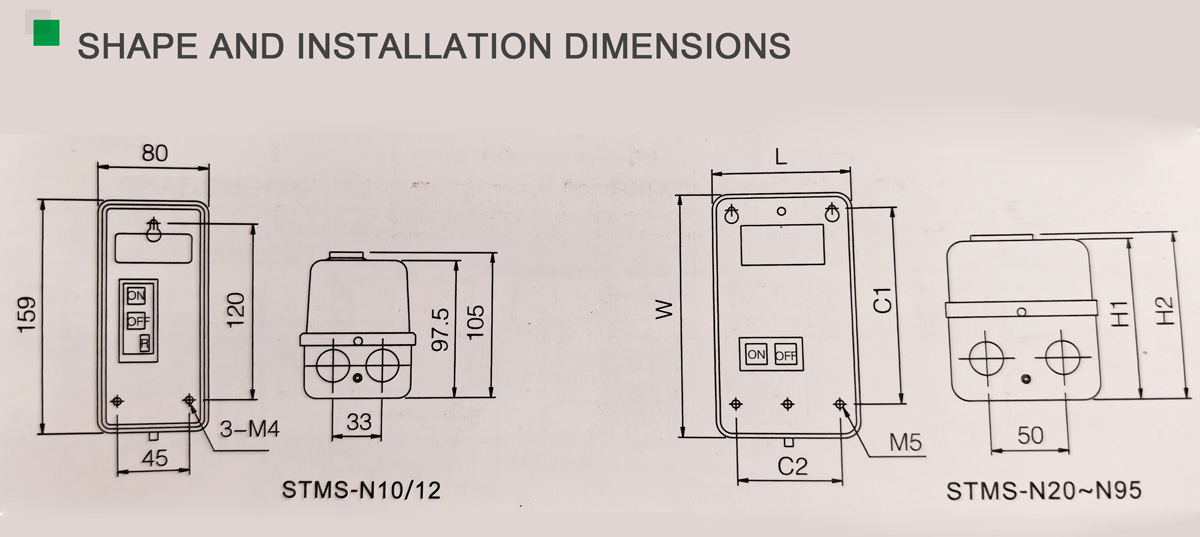

ტიპი	L	W	H1	H2	C1	C2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

ოპერაციის პრინციპი

სამფაზიანი მაგნიტური საავტომობილო შემქმნელის სამუშაო პრინციპი ემყარება ელექტრომაგნიტური ინდუქციის პრინციპს. როდესაც მაგნიტური კონტაქტის კოჭის ენერგია ხდება, ის წარმოქმნის მაგნიტურ ველს, რომელიც იზიდავს არმატურას, რომ იმოქმედოს და დახუროს კონტაქტები, რითაც ჩართოს ძრავის ელექტრომომარაგება. როდესაც აუცილებელია ძრავის შეჩერება, მაგნიტური კონტაქტორის ღუმელის ელექტრომომარაგება გათიშულია, მაგნიტური ველი ქრება, არმატურის გადატვირთვა, კონტაქტები გატეხილია და საავტომობილო ჩერდება. ამავდროულად, გადატვირთვის რელე აკონტროლებს ძრავის გაშვებას, როდესაც დენი აღემატება მითითებულ მნიშვნელობას, ეს გამოიწვევს გადატვირთვის დაცვას და შეწყვეტს მიკროსქემს.

3 Phase Motor Starter

ძირითადი თვისებები

გადატვირთვის დაცვის ფუნქცია: სამფაზიანი მაგნიტური საავტომობილო დამწყებთათვის აქვს ჩაშენებული გადატვირთვის რელე, რომელსაც შეუძლია ავტომატურად შეწყვიტოს წრე, როდესაც ძრავა გადატვირთულია და დაიცვას ძრავა დაზიანებისგან.

საწყისი კონტროლი: საავტომობილო საწყისი კონტროლი რეალიზებულია მაგნიტური კონტაქტის საშუალებით, რომელსაც აქვს საიმედო მოქმედების მახასიათებლები და ხანგრძლივი მომსახურების სიცოცხლე.

კომპაქტური სტრუქტურა: სამფაზიანი მაგნიტური საავტომობილო დამწყები იღებს კომპაქტურ სტრუქტურის დიზაინს, იკავებს მცირე ადგილს და მარტივია ინსტალაცია და შენარჩუნება.

მრავალჯერადი საკონტროლო რეჟიმები: სხვადასხვა განაცხადის მოთხოვნების შესაბამისად, სამფაზიანი მაგნიტური ძრავის შემქმნელი შეიძლება გამოყენებულ იქნას მრავალჯერადი საკონტროლო რეჟიმში, მაგალითად, პირდაპირი დაწყება, Star-Delta Start, Autotransformer Start და ა.შ.

განაცხადის ფარგლები

სამფაზიანი მაგნიტური საავტომობილო დამწყები ფართოდ გამოიყენება სამრეწველო ავტომატიზაციის კონტროლის სისტემებში, ელექტროენერგიის სისტემებში, სამშენებლო მოწყობილობებში და სხვა შემთხვევებში, სადაც საჭიროა სამფაზიანი ძრავის დაწყება და შეჩერება. განსაკუთრებით საავტომობილო კონტროლის სქემებში, რომლებიც საჭიროებენ ხშირი დაწყებას და გაჩერებას, განსაკუთრებით მნიშვნელოვანია სამფაზიანი მაგნიტური საავტომობილო დამწყებთათვის დაცვა.

ტიპი	L	W	H1	H2	C1	C2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

ტიპი	L	W	H1	H2	C1	C2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

ტიპი	L	W	H1	H2	C1	C2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150
