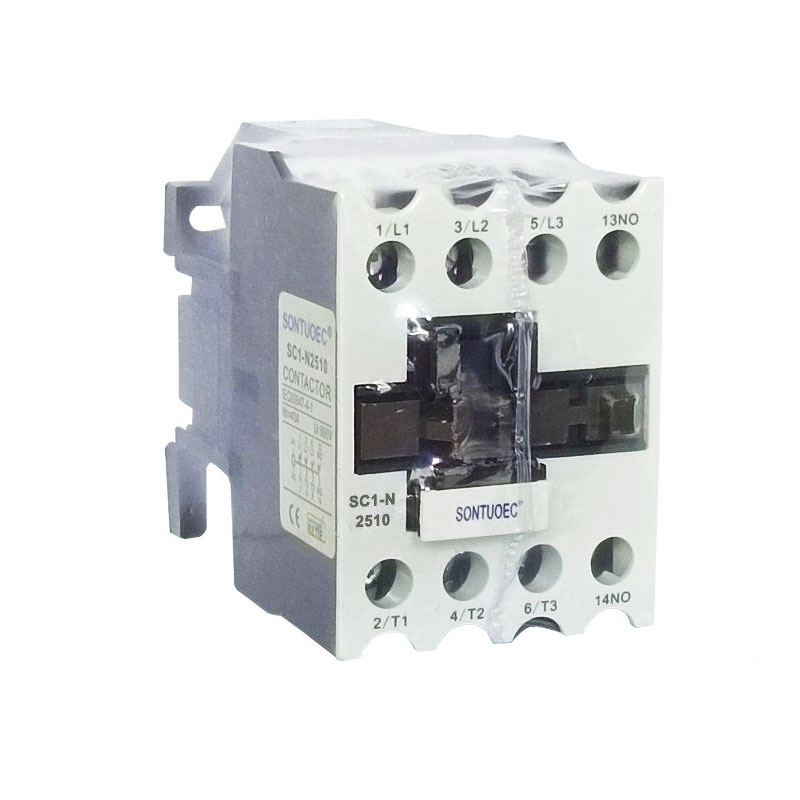

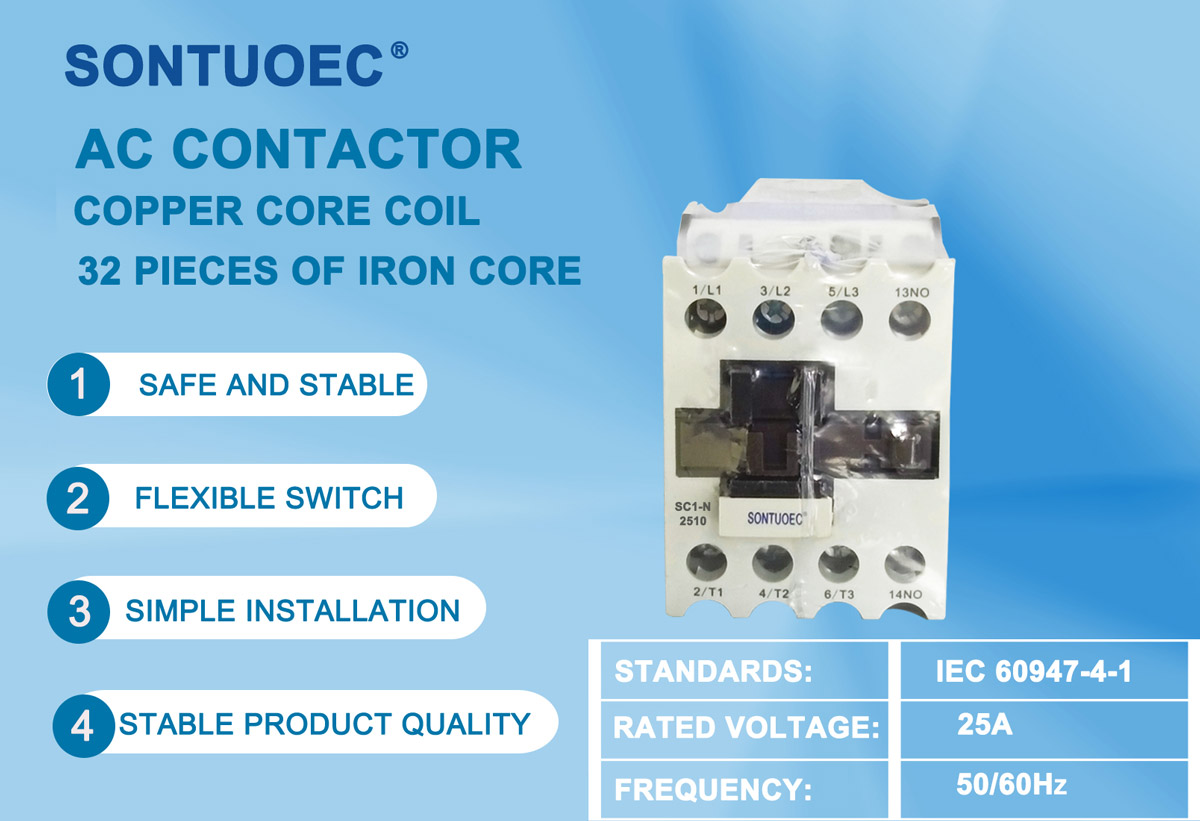

3 ბოძზე AC კონტაქტორი

3 Pole AC კონტაქტორი არის AC კონტაქტორი, რომელსაც აქვს სამი დამოუკიდებელი კონტაქტი (ან ბოძები), რომელთაგან თითოეული აკონტროლებს სამფაზიანი ენერგიის სისტემის ერთ ფაზას. მისი მთავარი ფუნქციაა სამფაზიანი ძრავის ან სხვა სამფაზიანი დატვირთვის დაწყების, შეჩერების და შეცვლის დისტანციურად კონტროლი. ამ სამი კონტაქტის ჩართვისა და გამორთვის კონტროლით, მას შეუძლია გააცნობიეროს სამფაზიანი წრის კავშირი და გათიშვა, რითაც აკონტროლებს ელექტროენერგიის სამუშაო სტატუსს.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ნიმუში	სიმძლავრე 2 ფაზის sqirlel-								შეფასებული გათბობის დენი 1 (ა)
	შეფასებული ძალა (kW)				შეფასებული ოპერაცია მიმდინარე (ა)
	220V-240V	380-440V	550V	660V	220-240V	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

სტრუქტურა და სამუშაო პრინციპი

სტრუქტურა:

ელექტრომაგნიტური სისტემა: მოიცავს კომპონენტებს, როგორიცაა კოჭები, ბირთვები და ა.შ., რომლებიც გამოიყენება მაგნიტური ნაკადის შესაქმნელად, საკონტაქტო სისტემის გახსნისა და დახურვის მიზნით.

საკონტაქტო სისტემა: ძირითადი კონტაქტისა და დამხმარე კონტაქტის ჩათვლით. მთავარი კონტაქტი გამოიყენება მაღალი დენის გადასატანად, ხოლო დამხმარე კონტაქტი გამოიყენება საკონტროლო სიგნალების გადაცემისა და გამოხმაურების გასაცნობად.

რკალის ჩაქრობის მოწყობილობა: გამოიყენება ARC- ის ჩაქრობისას, როდესაც კონტაქტი გათიშულია, რათა დაიცვან კონტაქტი დაზიანებისგან.

ჭურვი: გამოიყენება შიდა კომპონენტების დასაცავად გარე გარემოდან.

სამუშაო პრინციპი:

როდესაც კოჭის ენერგია ხდება, რკინის ბირთვი წარმოქმნის მაგნიტიზმს და იზიდავს საკონტაქტო სისტემას დახურვისთვის, რაც სამფაზიანი წრე ღია გახდის.

როდესაც ღუმელი ენერგიულია, რკინის ბირთვი კარგავს თავის მაგნიტიზმს და საკონტაქტო სისტემა გამოყოფს გაზაფხულის მოქმედების ქვეშ, რათა გათიშოს სამფაზიანი წრე.

მესამე, განაცხადი და შერჩევა

პროგრამები:

3 Pole AC კონტაქტორი ფართოდ გამოიყენება სამრეწველო ავტომატიზაციაში, ენერგეტიკულ სისტემაში და მშენებლობის ავტომატიზაციაში.

იგი შეიძლება გამოყენებულ იქნას ისეთი ოპერაციების გასაკონტროლებლად, როგორიცაა სამფაზიანი ძრავის დაწყება, შეჩერება და შეცვლა.

იგი ასევე შეიძლება გამოყენებულ იქნას დისტანციური მართვის რეალიზაციისა და ენერგიის სისტემის დაცვის მიზნით.

შერჩევა:

3 ბოძზე AC კონტაქტის არჩევისას უნდა განიხილებოდეს ისეთი ფაქტორები, როგორიცაა რეიტინგული ძაბვა, შეფასებული დენი და დატვირთვის ტიპი ენერგეტიკული სისტემის.

მიმდინარე რეიტინგი უნდა იყოს მეტი ან ტოლი დატვირთვის მაქსიმალური ოპერაციული დენის.

ძაბვის ნიშანი უნდა იყოს ადაპტირებული ენერგიის სისტემის ძაბვის დონესთან.
