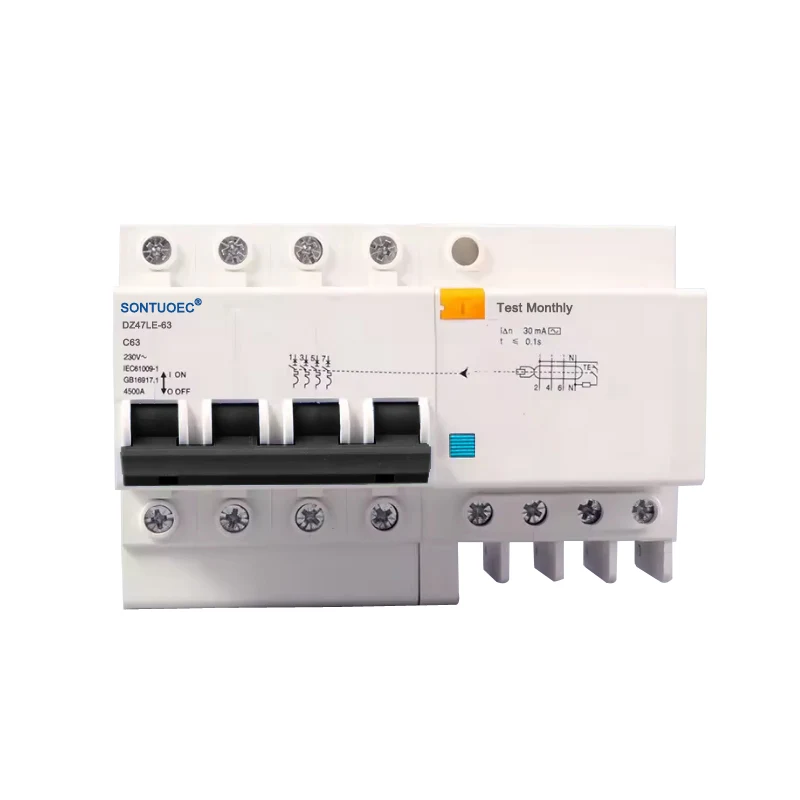

4P RCBO AC ტიპი

მოქმედების პრინციპი

4P RCBO AC Type-ის მუშაობის პრინციპი ეფუძნება დენების ვექტორულ ჯამს და ელექტრომაგნიტურ პრინციპებს. როდესაც ცეცხლსასროლი (L) და ნულოვანი (N) სადენების წრეში დენები არ არის ტოლი სიდიდით, დენების ვექტორული ჯამი სატრანსფორმატორო წრედის პირველად მხარეს არ არის ნული, რაც წარმოქმნის ინდუცირებულ ძაბვას მეორად მხარეს კოჭაში. ეს ინდუცირებული ძაბვა ემატება ელექტრომაგნიტურ რელეს, წარმოქმნის აგზნების დენს, რომელიც ქმნის საპირისპირო დემაგნიტიზაციურ ძალას. როდესაც გაუმართაობის დენი მიაღწევს RCBO-ს ოპერაციული დენის მნიშვნელობას, ეს საპირისპირო დემაგნიტიზებელი ძალა გამოიწვევს ელექტრომაგნიტური რელეს შიგნით არსებული არმატურის გათიშვას უღლისგან, რაც მოქმედების მექანიზმს უბიძგებს და შეწყვეტს დეფექტის დენის წრეს.

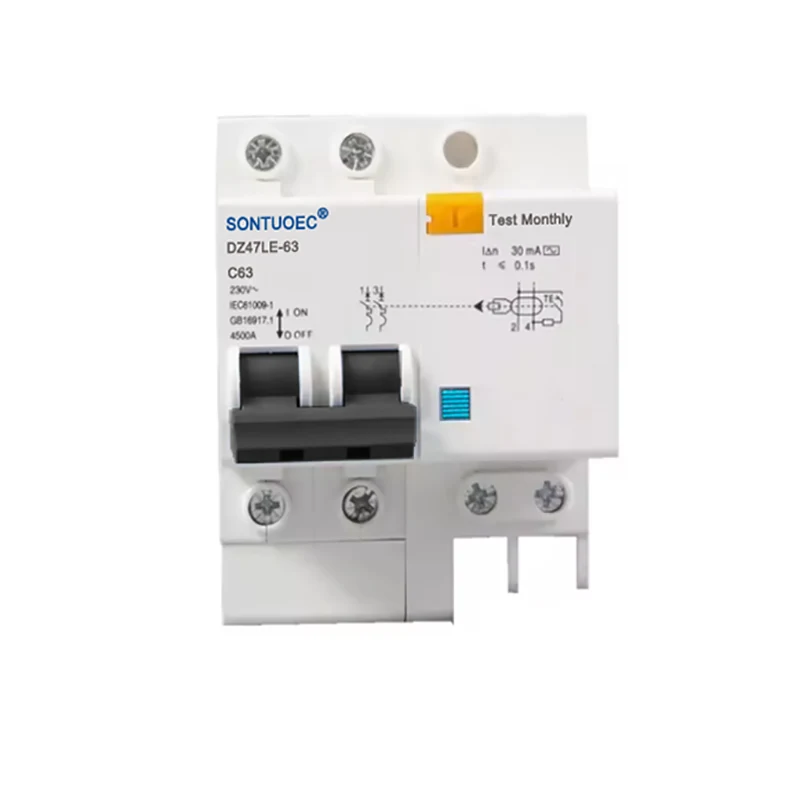

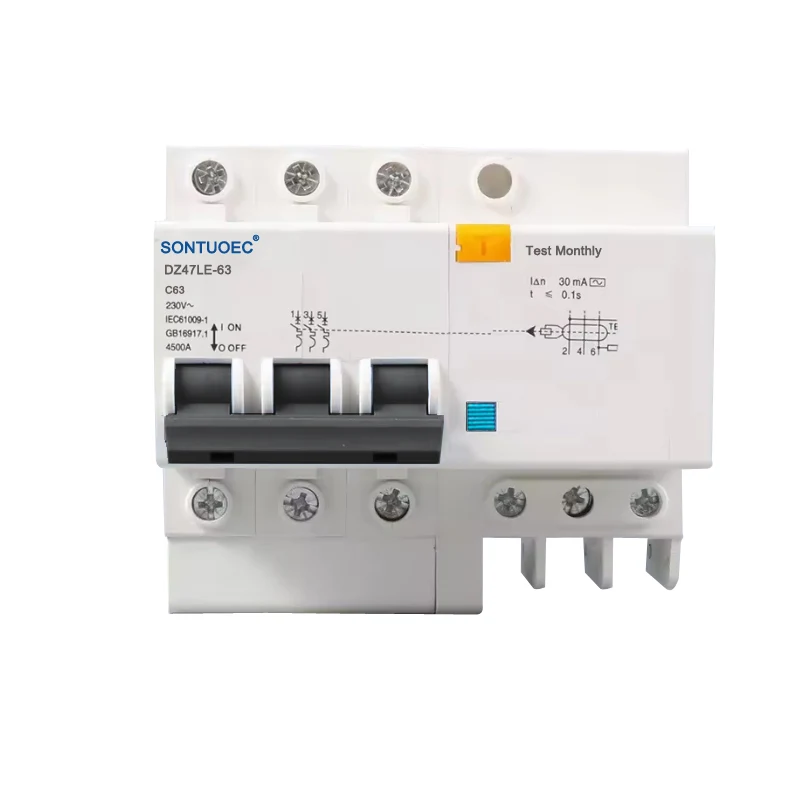

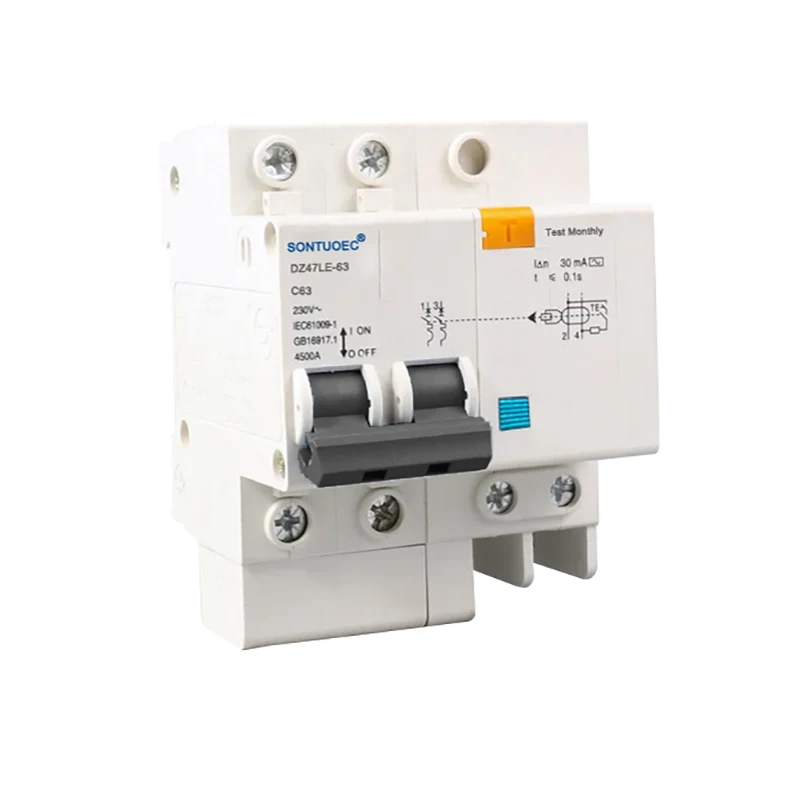

DZ47LE-63 სერიის ელექტრონული დამიწების გაჟონვის დამცავი ამომრთველი განკუთვნილია ერთფაზიანი საცხოვრებელი მიკროსქემისთვის AC 50Hz/60Hz, ნომინალური ძაბვა 230V და ნომინალური დენი 6A~63A; 400V სამფაზიანი AC 50Hz/60Hz სქემისთვის. მას შეუძლია დაიცვას მიკროსქემის გადატვირთვისაგან და მოკლე ჩართვისგან. ამ პროდუქტს აქვს მცირე მოცულობის უპირატესობები, მაღალი გამტარუნარიანობა, ერთდროულად გათიშულია მავთული და ნულოვანი ხაზი, ასევე იცავს ადამიანს ელექტრული გაჟონვისგან ხანძარსაწინააღმდეგო მავთულისა და ნულოვანი ხაზის უკანა კავშირის შემთხვევაში.

იგი შეესაბამება სტანდარტს IEC61009-1, GB16917.1.

თვისება:

1).უზრუნველყოფს დაცვას ელექტრო დარტყმისგან, დამიწის დაზიანებისგან, გაჟონვის დენისგან;

2) უზრუნველყოფს დაცვას გადატვირთვისაგან, მოკლე ჩართვისა და ზედმეტი ძაბვისგან;

3). მცირე მოცულობა, მაღალი გამანადგურებელი ტევადობა; ცოცხალი მავთული და ნულოვანი ხაზი ერთდროულად გათიშულია;

4). მცირე ზომა და წონა, მარტივი ინსტალაცია და გაყვანილობა, მაღალი და გამძლე შესრულება

5). უზრუნველყოს მყისიერი ძაბვისა და მყისიერი დენით გამოწვეული არასწორი ექსპლუატაციის გამორთვა.

მახასიათებლები და უპირატესობები

მრავალფუნქციური დაცვა: 4P RCBO AC Type აერთიანებს ნარჩენი დენის დაცვას და ჭარბი დენის დაცვას, რათა უზრუნველყოს სქემებისა და აღჭურვილობის ყოვლისმომცველი დაცვა.

მაღალი მგრძნობელობა: მაღალი მგრძნობელობის დაცვა უეცარი გამოყენებისგან ან ნარჩენი სინუსოიდური AC დენის ნელი აწევისგან, უზრუნველყოფს გათიშვას.

გამოყენების ფართო სპექტრი: ვარგისია AC სქემებისთვის საყოფაცხოვრებო, სამრეწველო და კომერციულ ელექტროგადანაწილების სისტემებში, განსაკუთრებით ერთი ცეცხლი-ერთი-ნულოვანი გაყვანილობისთვის.

მარტივი ინსტალაცია და შენარჩუნება: გონივრული სტრუქტურული დიზაინი, მარტივი ინსტალაცია და ამავდროულად ადვილი შესასრულებელი მოვლა და რემონტი.

განაცხადის სცენარები

4P RCBO AC ტიპი ფართოდ გამოიყენება AC წრედის დასაცავად სახლებში, ოფისებში, კომერციულ შენობებში და სამრეწველო ობიექტებში. ის განსაკუთრებით შესაფერისია აპლიკაციებისთვის, რომლებიც საჭიროებენ როგორც ხანძარსაწინააღმდეგო, ასევე ნულოვანი მავთულის დაცვას, როგორიცაა განათების სქემები, სოკეტების სქემები და ისეთი აღჭურვილობის დაცვა, როგორიცაა ძრავები.
