AC მაგნიტური კონტაქტორი

AC მაგნიტური კონტაქტორი გამოიყენება AC 50Hz ან 60Hz, 380V მდე ენერგეტიკულ ქსელში, LV- ის რეაქტიული ენერგიის წრეში LV კონდენსატორის კონტროლის მოწყობილობის ოპერაციისთვის ან გადართვისთვის. ანტისპირისპირების მოწყობილობით, მას შეუძლია შეამციროს დახურვის ზემოქმედება და თავიდან აიცილოს გადატვირთვა, როგორც დარღვევა.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ტიპი		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
შეფასებული სამუშაო მიმდინარე (ა)	AC3	9	12	18	25	32	40	50	65	80	95
შეფასებული სამუშაო მიმდინარე (ა)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ფაზის სტანდარტული დონის რეიტინგები ძრავები 50/60Hz ინკორდინაცია AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 ვ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
შეფასებული სითბოს დენი (ა)		20	20	32	40	50	60	80	80	125	125
ელექტრო ცხოვრება	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
ელექტრო ცხოვრება	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
მექანიკური ცხოვრება (x104)		1000	1000	1000	1000	800	800	800	800	600	600
კონტაქტების რაოდენობა	3p+არა					3p+nc+არა
კონტაქტების რაოდენობა	3p+NC					3p+nc+არა

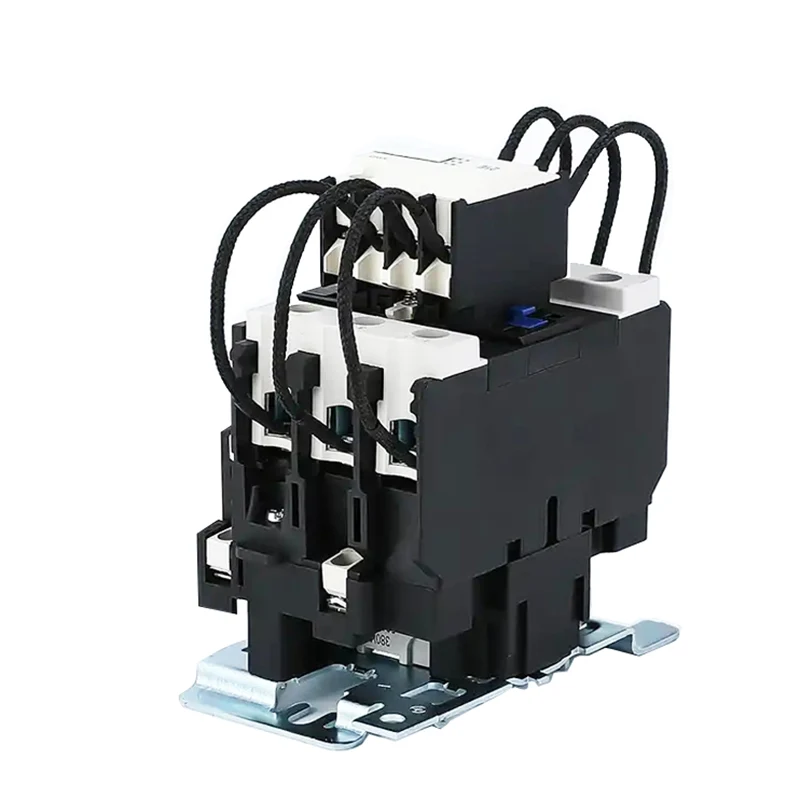

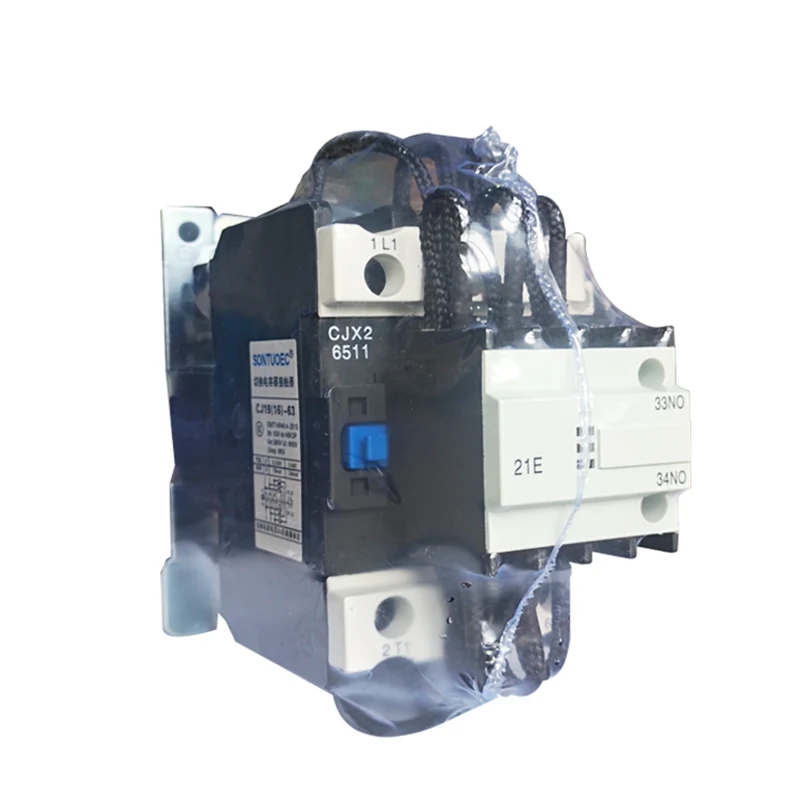

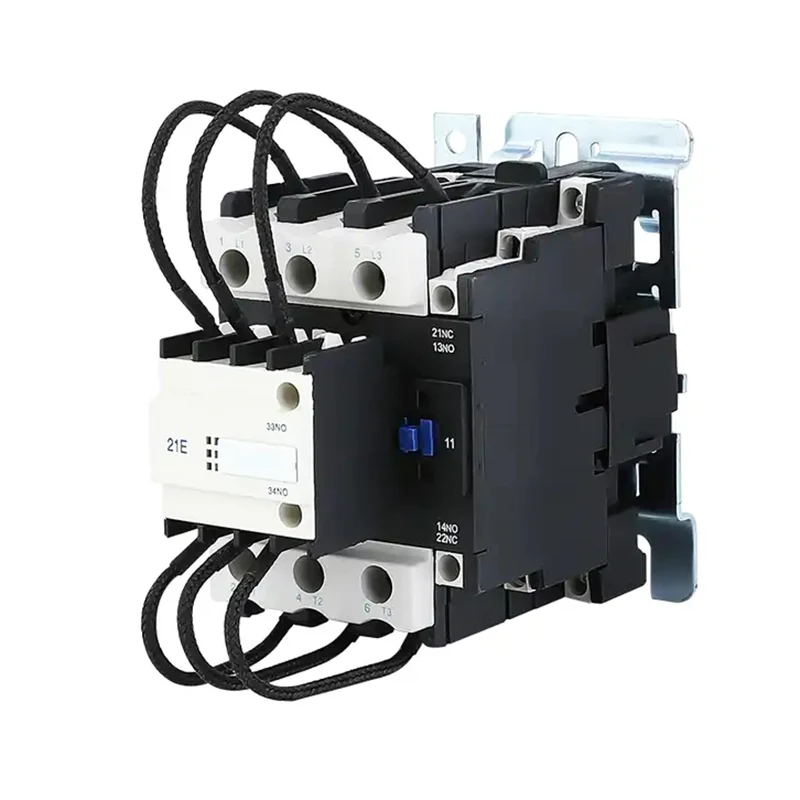

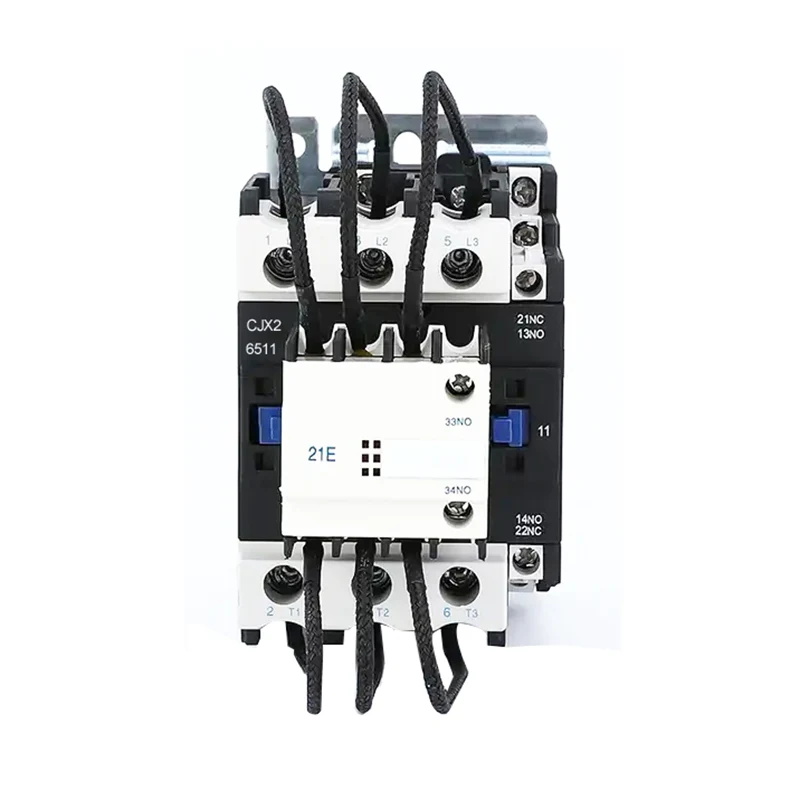

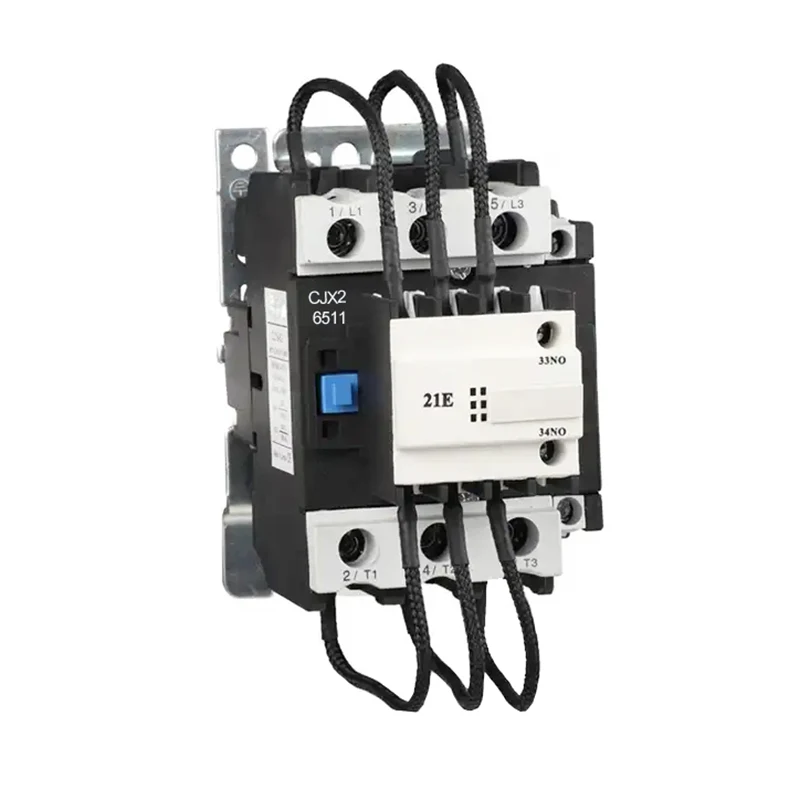

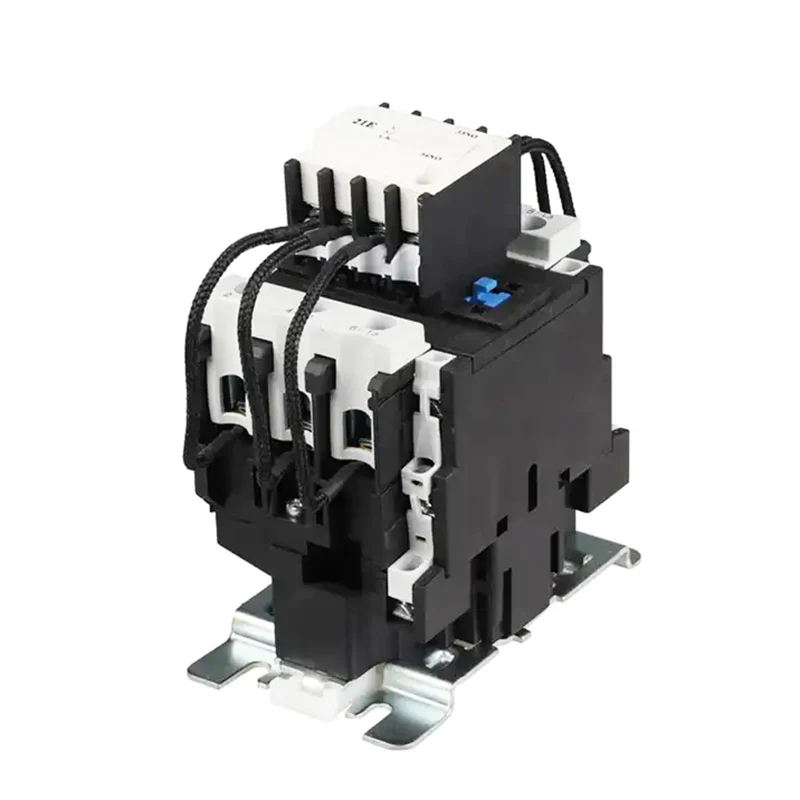

SCJ19 გადართვის კონდენსატორის ტიპის კონტაქტორი გამოიყენება AC 50Hz ან 60Hz, 380V მდე ენერგეტიკულ ქსელში, LV რეაქტიული ენერგიის წრეში LV კონდენსატორის კონტროლის მოწყობილობის ოპერაციისთვის ან გადართვისთვის. ანტისპირისპირების მოწყობილობით, მას შეუძლია შეამციროს დახურვის ზემოქმედება და თავიდან აიცილოს გადატვირთვა, როგორც დარღვევა.

ოპერაციის პრინციპი

AC მაგნიტური კონტაქტორის ოპერაციული პრინციპი ემყარება ელექტრომაგნიტურ ინდუქციას და მაგნიტურ ძალას. როდესაც კოჭის ენერგია ხდება, წარმოქმნილი მაგნიტური ველი იზიდავს რკინის ბირთვს და ხურავს კონტაქტებს, რითაც ხსნის წრე. როდესაც ღუმელი ენერგიულია, მაგნიტური ველი ქრება, რკინის ბირთვი აღდგება გაზაფხულის მოქმედების ქვეშ, კონტაქტი გატეხილია და წრე გათიშულია. ამ გზით, AC მაგნიტური კონტაქტორი აცნობიერებს AC წრის კონტროლს.

სტრუქტურა და შემადგენლობა

AC მაგნიტური კონტაქტორი ძირითადად შედგება შემდეგი ნაწილებისგან:

ელექტრომაგნიტური სისტემა: მოიცავს კომპონენტებს, როგორიცაა coil, core და armature, რომლებიც წარმოადგენს მაგნიტური ველის და მაგნიტური მოქმედების წარმოქმნის საკვანძო ნაწილებს.

საკონტაქტო სისტემა: მოიცავს მთავარ კონტაქტს და დამხმარე კონტაქტს, რომლებიც გამოიყენება წრის ჩართვისა და გამორთვისთვის. ძირითადი კონტაქტები ჩვეულებრივ გამოიყენება უფრო დიდი დენების გადასატანად, ხოლო დამხმარე კონტაქტები გამოიყენება სხვადასხვა საკონტროლო ფუნქციების გასაცნობად.

რკალის ჩაქრობის მოწყობილობა: გამოიყენება რკალის გასაქრობად, როდესაც კონტაქტი გათიშულია, რაც ხელს უშლის თაღს კონტაქტის დაზიანებას.

სხვა კომპონენტები: მაგალითად, ზამბარები, ფრჩხილები, სახლები და ა.შ., გამოიყენება კომპონენტების დასაფიქსირებლად და მხარდასაჭერად, კონტაქტორის ნორმალური მუშაობის უზრუნველსაყოფად.

სტრუქტურის მახასიათებლები

1. კონტაქტორი შეიკრიბა მიმდინარე შეზღუდული წინააღმდეგობით, რომელსაც შეუძლია შეზღუდოს გადართვის შეცვლა დასაშვები მნიშვნელობით.

2. კონტაქტორს უშუალოდ მოქმედებს ორმაგი შესვენების სტრუქტურა, სამსახიობო მექანიზმი არის სისწრაფე, ადვილად შესამოწმებლად ხელით, კომპაქტური სტრუქტურული კონვენენტი, კონტაქტების შესაცვლელად.

3. საწვავის ტერმინალის ბლოკი, რომელიც დაცულია საფარიდან, უსაფრთხო და საიმედო.

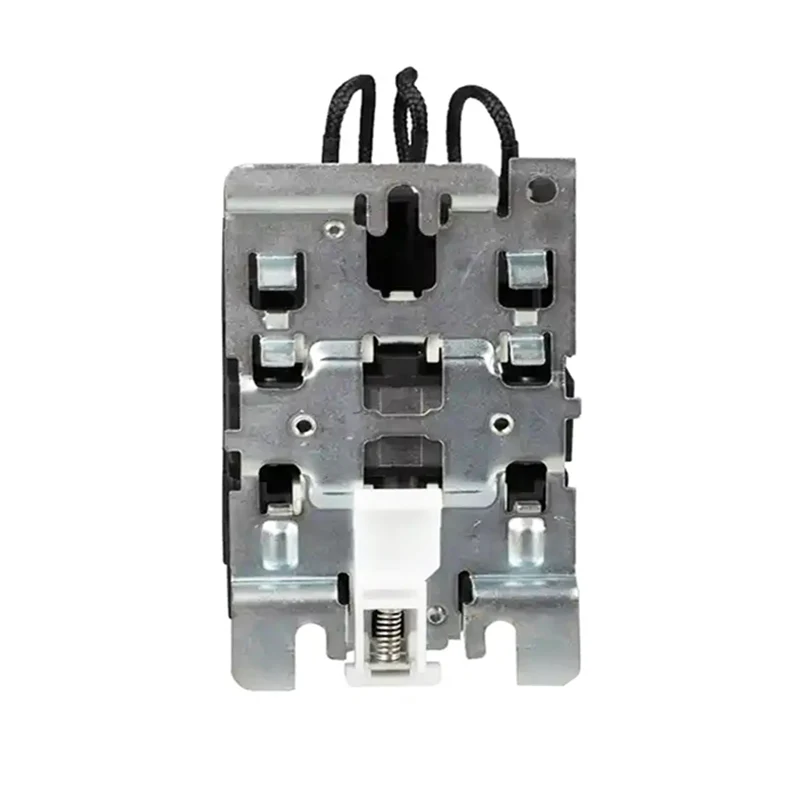

4. მისი დამონტაჟება შესაძლებელია ხრახნებით, ან 35/75 მმ სტანდარტული სარკინიგზო.

სამუშაო და ინსტალაციის პირობები

(1) გარემოს ტემპერატურა: -5 ℃- +40 ℃, საშუალო ტემპერატურა არ უნდა იყოს ზემოთ +35 ℃ 24 საათში.

(2) ატმოსფერული პირობები: ატმოსფერული ატმოსფერული ტენიანობა 50% -ის ქვეშ, როდესაც +40 ℃. გარემოს ტენიანობა შეიძლება უფრო მაღალი იყოს დაბალ ტემპერატურაზე. სველი თვის განმავლობაში საშუალო ყველაზე დაბალი ტემპერატურა + 25 ℃ საშუალოდ მაქსიმალური ფარდობითი ტენიანობით არის 90%, ხოლო ტემპერატურის ცვლილების გათვალისწინებით და ხდება იმის გამო, რომ გელის ზედაპირზე პროდუქტი.

(3) სიმაღლე არა უმეტეს 2000 მ -ზე, ინსტალაციის დროს.

(4) დაბინძურების კლასი: 3 კლასი

(5) ინსტალაციის კლასი: III

(6) ინსტალაციის პირობა: სამონტაჟო ზედაპირი და ვერტიკალური თვითმფრინავის ფერდობზე არ აღემატება ± 5 °, და არ აქვს მნიშვნელოვანი გავლენა და ვიბრაცია, ადგილის შერყევა.

ძირითადი თვისებები

საიმედო სამუშაო: AC მაგნიტური კონტაქტორი დამზადებულია მაღალი ხარისხის მასალებისა და წარმოების მოწინავე პროცესისგან, რომელსაც აქვს მაღალი საიმედოობა და სტაბილურობა.

ხანგრძლივი მომსახურების სიცოცხლე: საკონტაქტო სისტემა დამზადებულია აცვიათ მდგრადი მასალებისგან, რომელსაც შეუძლია გაუძლოს დიდი მიმდინარე და ძაბვის შოკს, გაახანგრძლივოს მომსახურების სიცოცხლე.

მარტივი შენარჩუნება: სტრუქტურა გონივრულად არის შემუშავებული, ადვილად დაშლა და შეკეთება, შენარჩუნების ღირებულების შემცირება.

სხვადასხვა სპეციფიკაციები: სხვადასხვა მომხმარებლების საჭიროებების დასაკმაყოფილებლად, AC მაგნიტურ კონტაქტორს აქვს მრავალფეროვანი სპეციფიკაციები და მოდელები, რომელთა არჩევანიც, მათ შორისაა სხვადასხვა დონის დონე, ძაბვის დონე და დამხმარე კონტაქტური კონფიგურაცია.
