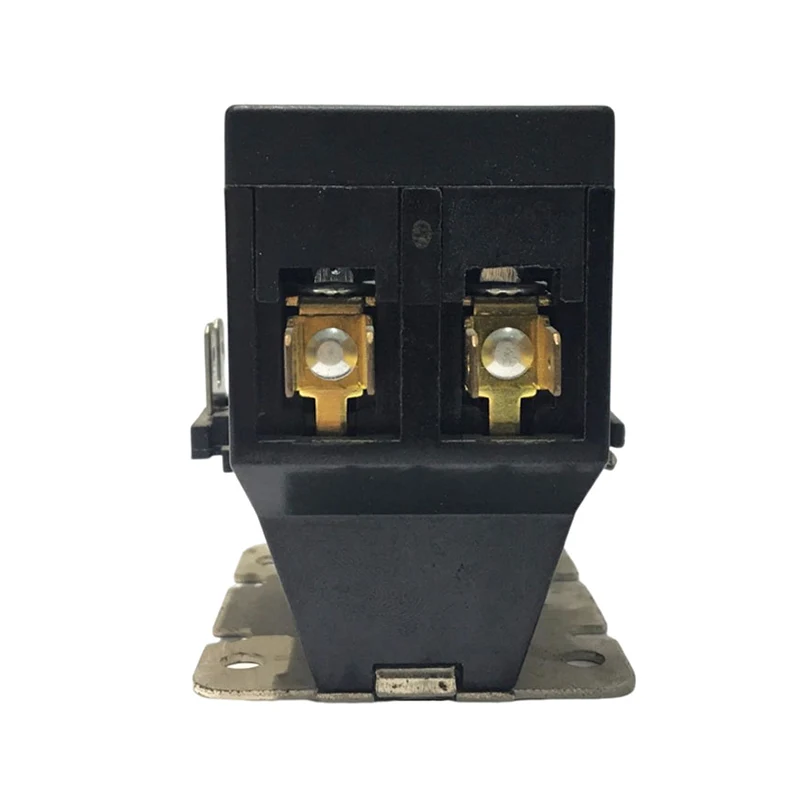

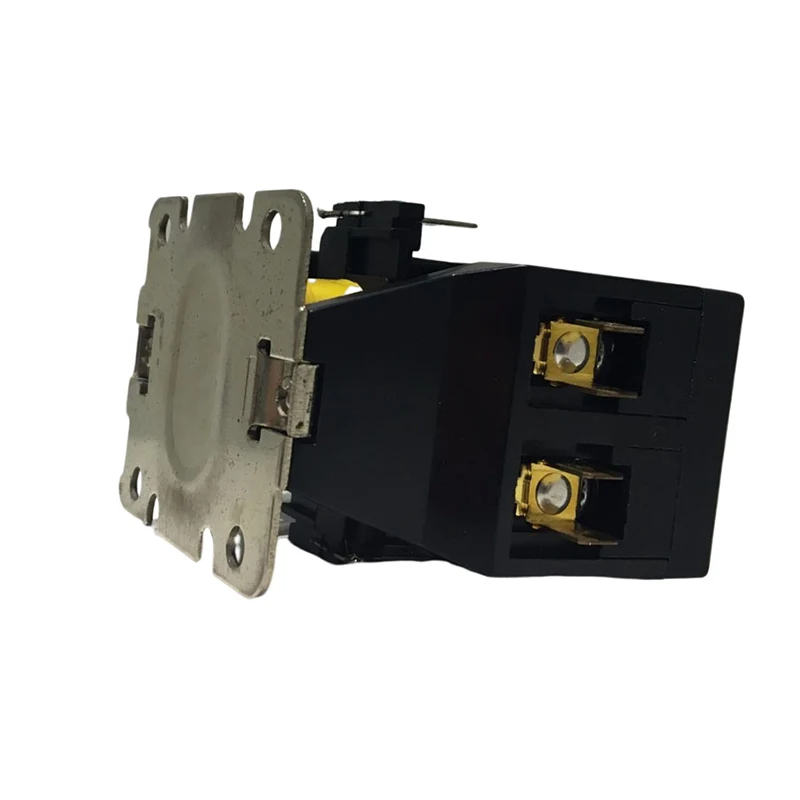

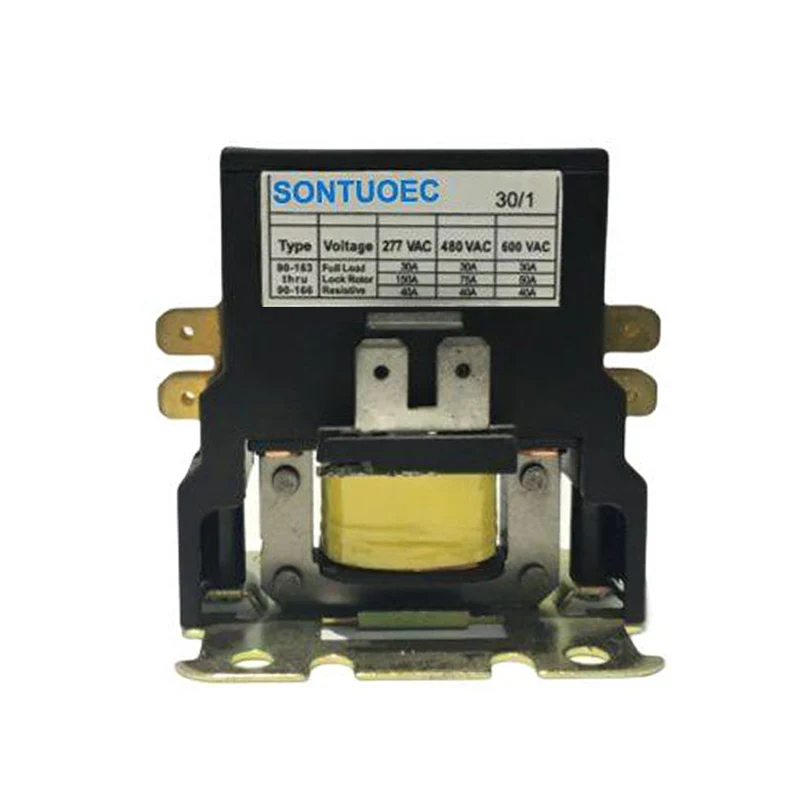

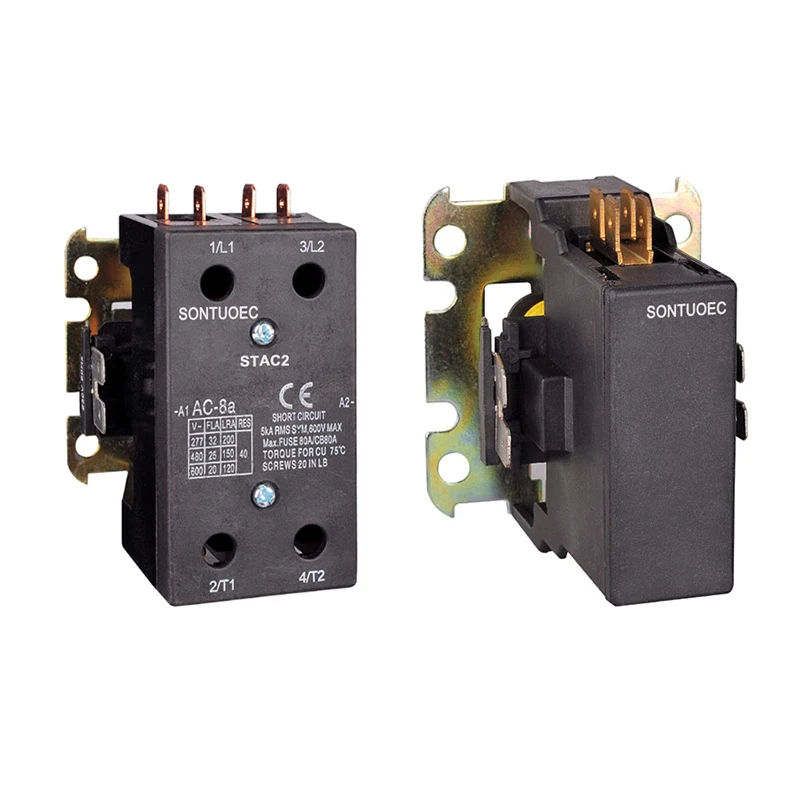

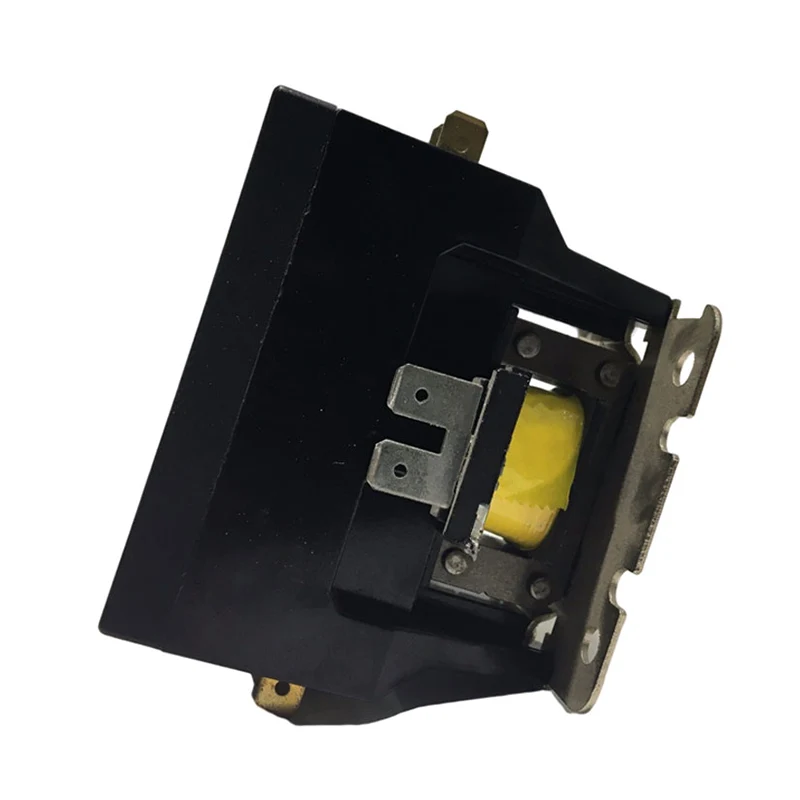

კონდიციონერი AC კონტაქტორი

კონდიციონერი AC კონტაქტორები განსაზღვრული დანიშნულებისამებრ AC კონტაქტორი განკუთვნილია სამაცივრო, კონდიციონერისა და ელექტრო გათბობის სისტემის გამოყენებისთვის. დენის კავშირები შეიძლება გაკეთდეს ხრახნიანი ტერმინალებით, სწრაფი კავშირებით ან ლაგ -ტერმინალებით, სწრაფი კავშირებით

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

მოდელი არა	სრული დატვირთვა	რეზისტენტული amps (ა)	პოლუსი არა.	Coil ძაბვა ( ვ)	ხაზის ძაბვა (V)	მაქსიმალური HP		-
მოდელი არა	Amps (ა)	რეზისტენტული amps (ა)	პოლუსი არა.	50/60Hz	ხაზის ძაბვა (V)	ძაბვა (V)	ერთი ფაზა	სამი ფაზა
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

საიზოლაციო მასალა	საკონტაქტო ბლოკი და გადამზიდავი მაღალი ხარისხისაა ელექტრო კლასის თერმოსეტინგის ფისოვანი
ტემპერატურის დიაპაზონი	-40 ° F- დან 150 ° F; -5-+40
მექანიკური ცხოვრება (დატვირთვა)	შეესაბამება UL და ARI სპეციფიკაციების სტანდარტს
ელექტრო ცხოვრება	შეესაბამება UL და ARI სპეციფიკაციებს სტანდარტი
წონა (სავარაუდო)	9.25 oz
კოჭების სიხშირე	50/60Hz
კოჭის იზოლაცია	კლასი B (130ºC)
დასრულება	წნევის კონექტორი და ორმაგი 1/4 Q.C
მოქმედება	ნომინალური კოჭის კოლტაგის 85%; 110% მაქსიმალური უსაფრთხო მოქმედება
მოვალეობის ციკლი	განუწყვეტელი

სტრუქტურა და მახასიათებლები

სტრუქტურა:

ელექტრომაგნიტური სისტემა: მოიცავს კომპონენტებს, როგორიცაა კოჭები, ბირთვები და ა.შ., რომლებიც გამოიყენება მაგნიტური ნაკადის შესაქმნელად, საკონტაქტო სისტემის გახსნისა და დახურვის მიზნით.

საკონტაქტო სისტემა: მოიცავს მთავარ კონტაქტს და დამხმარე კონტაქტს. მთავარი კონტაქტი გამოიყენება კონდიცირების სისტემის რეიტინგული დენის გადასატანად, ხოლო დამხმარე კონტაქტი გამოიყენება საკონტროლო სიგნალის გადაცემისა და უკუკავშირის რეალიზაციისთვის.

რკალის ჩაქრობის მოწყობილობა: გამოიყენება ARC- ის ჩაქრობისას, როდესაც კონტაქტი გათიშულია, რათა დაიცვან კონტაქტი დაზიანებისგან.

ჭურვი და სითბოს დაშლის მოწყობილობა: გამოიყენება შიდა კომპონენტების გარე გარემოდან დასაცავად და სითბოს გაფრქვევის აუცილებელი ფუნქციის უზრუნველსაყოფად.

თვისებები:

სპეციალიზაცია: შექმნილია კონდიცირების სისტემებისთვის, ელექტრული კონტროლისთვის კონდიცირების სისტემების საჭიროებების დასაკმაყოფილებლად.

საიმედოობა: საკონტაქტო სისტემა დამზადებულია მაღალი ხარისხის მასალებისგან, რომელსაც აქვს კარგი ელექტრული გამტარობა და აბრაზიული წინააღმდეგობა, რათა უზრუნველყოს გრძელვადიანი სტაბილური ოპერაცია.

უსაფრთხოება: აღჭურვილია სრულყოფილი რკალის ჩაქრობის მოწყობილობით, ეფექტურად თავიდან აიცილებს რკალის დაზიანებას კონტაქტებსა და გარემომცველ გარემოში.

თავსებადობა: შეესაბამება საჰაერო კონდიცირების სისტემების ფართო სპექტრს და ელექტრული კონტროლის სისტემებს, ხელსაყრელი და ექსპლუატაციისთვის მოსახერხებელია.

სამუშაო პრინციპი

როდესაც 2p კონდიციონერი AC კონტაქტორი ენერგიულია, რკინის ბირთვი ხდება მაგნიტური და იზიდავს საკონტაქტო სისტემის დახურვას, რითაც აკავშირებს კონდიცირების სისტემას ელექტროენერგიის წყაროსთან. როდესაც ღუმელი ენერგიით ხდება, რკინის ბირთვი კარგავს თავის მაგნიტიზმს და საკონტაქტო სისტემა გამოყოფილია გაზაფხულის მოქმედებით, რითაც გათიშავს კონდიცირების სისტემას ენერგიის წყაროდან. ამ გზით, კონტაქტორს შეუძლია გააცნობიეროს კონდიცირების სისტემის დისტანციური მართვის.
