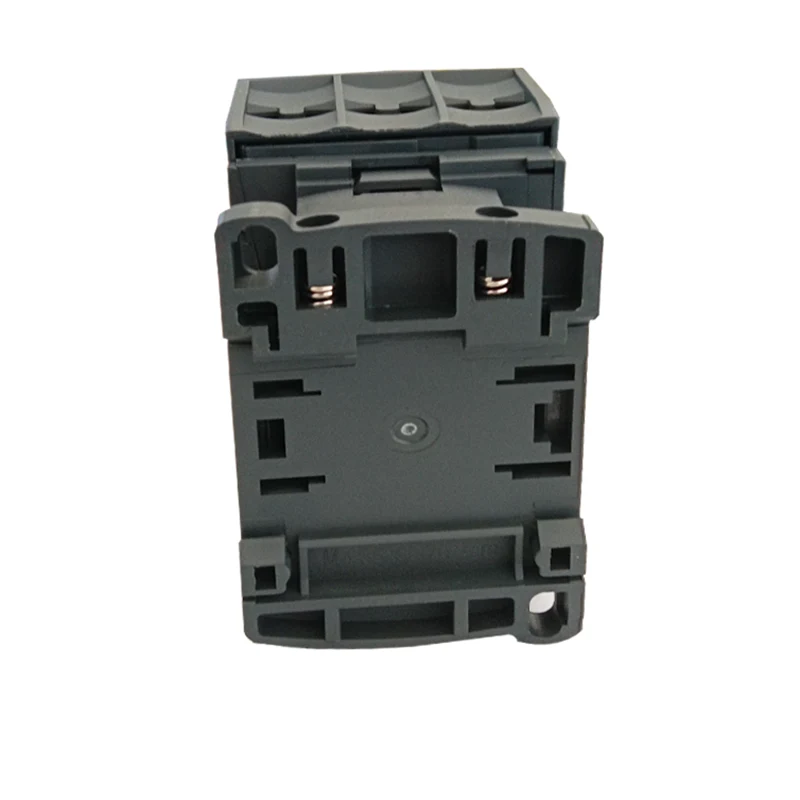

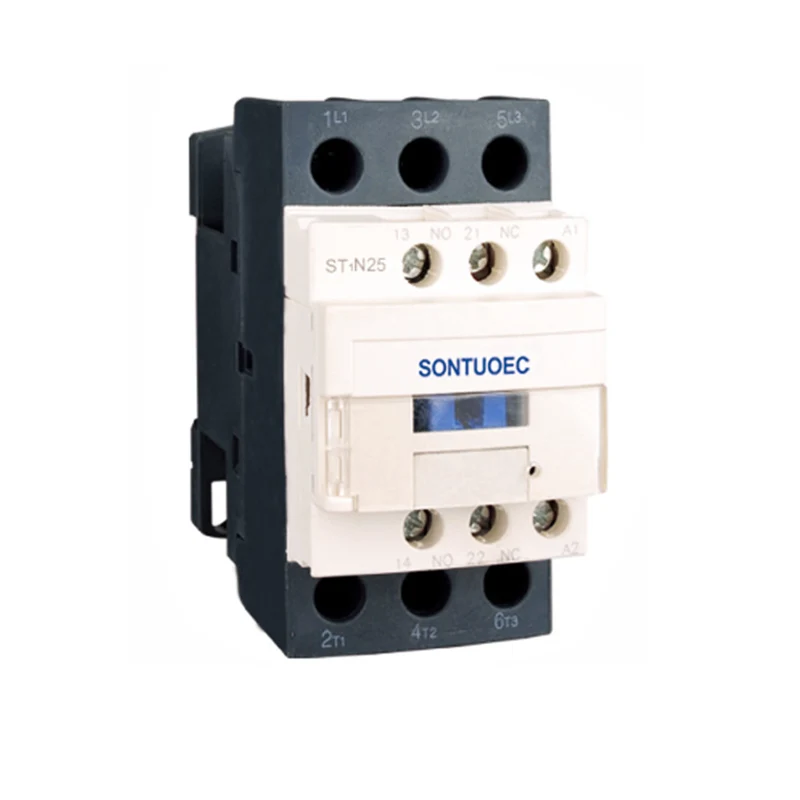

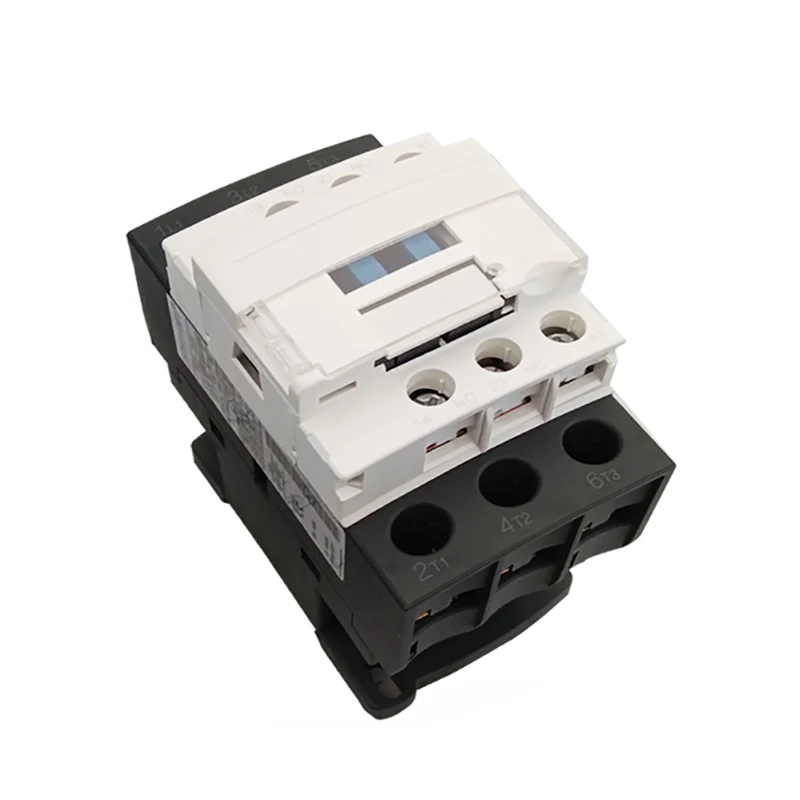

CJX2 3P 25A AC კონტაქტორი

CJX2 3P 25A AC კონტაქტორი შესაფერისია სქემების დასაკავშირებლად და დაშლისთვის გრძელი დისტანციებზე, ასევე AC ძრავების ხშირი დაწყებისა და კონტროლისთვის. გარდა ამისა, იგი შეიძლება გამოყენებულ იქნას შესაბამისი თერმული რელეებით, რომ შექმნან ელექტრომაგნიტური დამწყებთათვის, რათა დაიცვან სქემები, სადაც შეიძლება მოხდეს ოპერაციული გადატვირთვა.

მოდელი:ST1N

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ტიპი		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
შეფასებული სამუშაო მიმდინარე (ა)	AC3	9	12	18	25	32	40	50	65	80	95
შეფასებული სამუშაო მიმდინარე (ა)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ფაზის სტანდარტული დონის რეიტინგები ძრავები 50/60Hz ინკორდინაცია AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 ვ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
შეფასებული სითბოს დენი (ა)		20	20	32	40	50	60	80	80	125	125
ელექტრო ცხოვრება	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
ელექტრო ცხოვრება	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
მექანიკური ცხოვრება (x104)		1000	1000	1000	1000	800	800	800	800	600	600
კონტაქტების რაოდენობა	3p+არა					3p+nc+არა
კონტაქტების რაოდენობა	3p+NC					3p+nc+არა

სტრუქტურული თვისებები

დამცავი დიზაინი: CJX2 3P 25A AC კონტაქტორი იღებს დამცავ სტრუქტურას, რომელსაც ახასიათებს მცირე მოცულობა, მსუბუქი წონა, დაბალი ენერგიის მოხმარება და ხანგრძლივი სიცოცხლე.

პირდაპირი მოქმედების მოქმედების სტრუქტურა: მისი მოქმედების სტრუქტურა არის უშუალო მოქმედება და კონტაქტები ორმაგია, რაც აუმჯობესებს კონტაქტის საიმედოობას და უსაფრთხოებას.

ბლოკ-ტიპის დამხმარე საკონტაქტო ჯგუფი: დამხმარე საკონტაქტო ჯგუფი, ჰაერის შეფერხების ხელმძღვანელი, მექანიკური ურთიერთკავშირის მექანიზმი და სხვა კომპონენტები შეიძლება დაემატოს მომხმარებლის საჭიროებების შესაბამისად, შექმნან დრო დაგვიანებული კონტაქტორი, შექცევადი კონტაქტორი, Star-Delta დამწყები და სხვა წარმოქმნილი სერიის პროდუქტები.

ტექნიკური პარამეტრები

CJX2 (ST1N) სერიის AC კონტაქტორის ძირითადი ტექნიკური პარამეტრები მოიცავს:

შეფასებული ძაბვა: მათ შორის 36V, 110V, 127V, 220V, 380V და სხვა დონეები სხვადასხვა ენერგიის სისტემის საჭიროებების დასაკმაყოფილებლად.

შეფასებული მიმდინარე: სხვადასხვა მოდელის მიხედვით, შეფასებული დენის მერყეობს 9A- დან 95A- მდე.

Coil ძაბვა: AC Coil ძაბვა მოიცავს 24V, 36V, 48V, 110V, 220V, 380V და ა.შ. DC Coil ძაბვა მოიცავს 12V, 24V, 48V, 110V, 220V და ა.შ.

მექანიკური და ელექტრო სიცოცხლე: მექანიკური ცხოვრება შეიძლება მილიონობით ჯერ იყოს, ხოლო ელექტრული ცხოვრება ასევე შედარებით მაღალია, რაც უზრუნველყოფს კონტაქტის გრძელვადიან სტაბილურ ოპერაციას.

ინსტალაცია და მოვლა

ინსტალაცია: CJX2 ტიპის AC კონტაქტორები შეიძლება დამონტაჟდეს ორი ხრახნით ან 35 მმ (ან 75 მმ) სახელმძღვანელო სარკინიგზო მაგისტრალით, რაც მოსახერხებელი და სწრაფია. შესაბამისი ტექნიკური მონაცემები უნდა შემოწმდეს ინსტალაციამდე, ინსტალაციის პირობების შესაბამისობის უზრუნველსაყოფად.

მოვლა: პროდუქტის ყველა ნაწილი რეგულარულად უნდა შემოწმდეს გამოყენების დროს, მოითხოვს, რომ მოძრავი ნაწილები არ იყოს ჩარჩენილი და საკინძები არ არის ფხვიერი. თუ რაიმე დაზიანებაა, ის დროულად უნდა შეიცვალოს, რომ უზრუნველყოს კონტაქტის ნორმალური მოქმედება.
