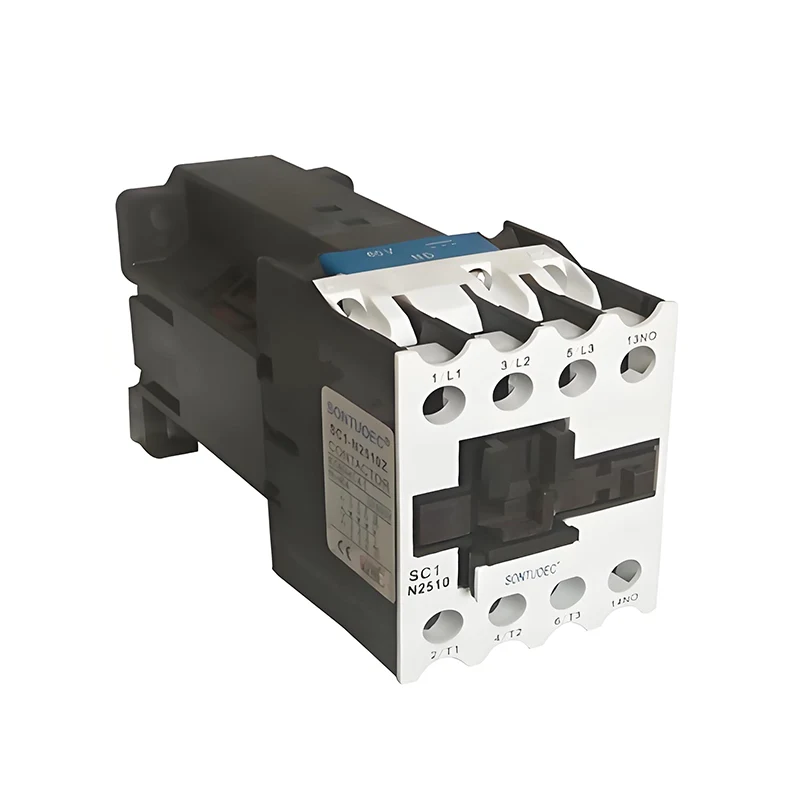

DC მაგნიტური კონტაქტორი

DC მაგნიტური კონტაქტორი არის ელექტრო მოწყობილობა, რომელიც იყენებს DC დინებას, რომელიც მიედინება კოჭში, რათა შექმნას მაგნიტური ველი, რომელიც იხურება ან არღვევს კონტაქტებს, რითაც აკონტროლებს DC წრის ჩართვას. იგი ძირითადად გამოიყენება დისტანციური მართვის, ავტომატიზაციის კონტროლის სისტემებსა და DC სქემებში, რომლებიც ხშირი მუშაობას მოითხოვს.

მოდელი:SC1-N

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ტიპი		SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-
		9	12	18	25	32	40	50	63	80	95
									60
შეფასებული ინსულაციის ძაბვა		660	660	660	660	660	660	660	660	660	660
ჩვეულებრივი თერმული		20	24	32	40	50	60	75	80	110	125
მიმდინარე		20	24	32	40	50	60	75	80	110	125
შეფასებული ოპერატიული		9	12	16	25	32	40	50	63	80	95
მიმდინარე		9	12	16	25	32	40	50	63	80	95
კონტროლირებადი	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
ძალა (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
შენიშვნა		ინსტალაცია					ინსტალაცია
		რელეებს შეუძლიათ გამოიყენონ ორი ხრახნი					რელეებს შეუძლია სამი
		და ასევე გამოიყენეთ 35 მმ					ხრახნები და ასევე გამოიყენეთ
		ინსტალაციის სარკინიგზო					75 მმ ან 35 მმ ინსტალაცია
							რელსი

ოპერაციის პრინციპი

როდესაც DC მაგნიტური კონტაქტორის ღუმელი ენერგიულია, კოჭში DC დენი წარმოქმნის მაგნიტურ ველს. ეს მაგნიტური ველი გამოიწვევს სტატიკური რკინის ბირთვს წარმოქმნის ელექტრომაგნიტური შეწოვის, რომელიც იზიდავს მოძრავი რკინის ბირთვს, რითაც ახდენს კონტაქტის სისტემის მოქმედებას. ჩვეულებრივ, იხსნება ჩვეულებრივ დახურული კონტაქტები და დაიხურება ჩვეულებრივ ღია კონტაქტები, გააცნობიერებს მიკროსქემის ჩართვის/გამორთვის კონტროლს. როდესაც ღუმელი ენერგიულია, ელექტრომაგნიტური შეწოვა ქრება, მოძრავი რკინის ბირთვი აღდგება გაზაფხულის მოქმედების ქვეშ და კონტაქტები უბრუნდება მათ თავდაპირველ მდგომარეობას.

ძირითადი სტრუქტურა და მახასიათებლები

ელექტრომაგნიტური სისტემა: კოჭის ჩათვლით, რკინის ბირთვი და რკინის ბირთვი და სხვა კომპონენტების ჩათვლით, მაგნიტური ველის წარმოქმნის მთავარი ნაწილია და კონტაქტების მოქმედების კონტროლი.

საკონტაქტო სისტემა: ჩვეულებრივ, ღია კონტაქტებისა და ჩვეულებრივ დახურული კონტაქტების ჩათვლით, რომლებიც გამოიყენება მიკროსქემის ჩართვისა და გამორთვის გასაკონტროლებლად. ჩვეულებრივ, კონტაქტურ მასალებს აქვთ კარგი ელექტრული გამტარობა და მაღალი ტემპერატურის შესრულება.

რკალის ჩაქრობის მოწყობილობა: გამოიყენება რკალის ჩაქრობისას, როდესაც კონტაქტი გატეხილია, კონტაქტის დასაცავად დაზიანებისგან. დიდი სიმძლავრის კონტაქტორებისთვის განსაკუთრებით მნიშვნელოვანია რკალის ჩაქრობის მოწყობილობის დიზაინი.

DC მაგნიტურ კონტაქტორს ახასიათებს მარტივი სტრუქტურა, საიმედო მოქმედება, გრძელი სიცოცხლე და მარტივი შენარჩუნება. ამავე დროს, DC ელექტრომომარაგების გამოყენების გამო, მას აქვს დაბალი ენერგიის მოხმარება და ხმაური.

შერჩევა და სიფრთხილის ზომები

DC მაგნიტური კონტაქტის არჩევისას უნდა გაითვალისწინოთ შემდეგი ფაქტორები:

შეფასებული ძაბვა: დარწმუნდით, რომ შერჩეული კონტაქტორის რეიტინგული ძაბვა შეესაბამება DC ძაბვას წრეში.

შეფასებული დენი: წრეში დატვირთვის დენის ოდენობის მიხედვით, შეარჩიეთ კონტაქტორი შესაბამისი შეფასებული მიმდინარე მნიშვნელობით. ამავდროულად, ასევე აუცილებელია განვიხილოთ გადატვირთვის მოცულობა და მოკლევადიანი წრე, რომ გაუძლოს კონტაქტორის სიმძლავრეს.

საკონტაქტო ფორმა და ნომერი: მიკროსქემის კონტროლის მოთხოვნის შესაბამისად, შეარჩიეთ შესაბამისი საკონტაქტო ფორმა და ნომერი. მაგალითად, საჭიროა თუ არა ჩვეულებრივ ღია ან ჩვეულებრივ დახურული კონტაქტები და რამდენი კონტაქტია საჭირო.

ბრენდი და ხარისხი: შეარჩიეთ ცნობილი ბრენდები და მაღალი ხარისხის პროდუქტები, რომ უზრუნველყონ კონტაქტის საიმედოობა და მომსახურება. ასევე, გაითვალისწინეთ ისეთი ფაქტორები, როგორიცაა პროდუქტის შემდგომი გაყიდვების სერვისი და ტექნიკური დახმარება.

DC მაგნიტური კონტაქტორების გამოყენებისას, ყურადღება უნდა მიაქციოთ შემდეგ საკითხებს:

სწორი გაყვანილობა: დარწმუნდით, რომ კონტაქტორის გაყვანილობა სწორია, რათა თავიდან აიცილოთ არასწორი გაყვანილობა, რაც იწვევს წრის უკმარისობას ან კონტაქტის დაზიანებას.

რეგულარული შემოწმება და შენარჩუნება: რეგულარულად შეამოწმეთ და შეინარჩუნეთ კონტაქტორი, მათ შორის კონტაქტების გაწმენდა, კოჭის წინააღმდეგობის შემოწმება და საიზოლაციო წინააღმდეგობა. დარწმუნდით, რომ კონტაქტორი კარგ სამუშაო მდგომარეობაშია.

თავიდან აიცილოთ გადატვირთვა და მოკლევადიანი წრეები: თავიდან აიცილოთ კონტაქტორის მუშაობა დიდი ხნის განმავლობაში გადატვირთვის ქვეშ ან მოკლევადიანი წრეების ქვეშ, რათა თავიდან აიცილოთ კონტაქტის დაზიანება და გავლენა მოახდინონ მიკროსქემის სტაბილურობაზე.
