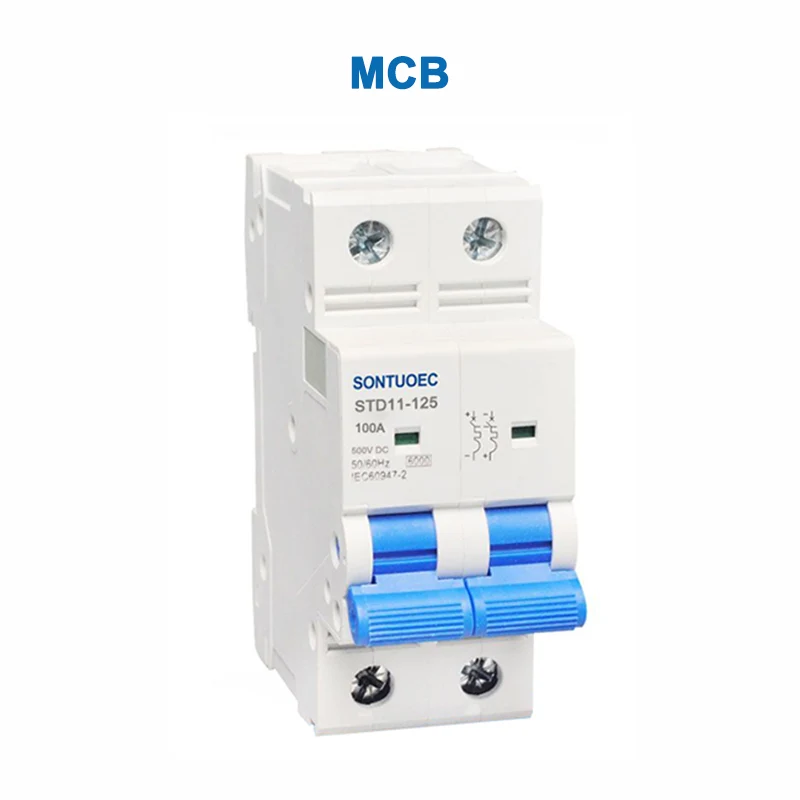

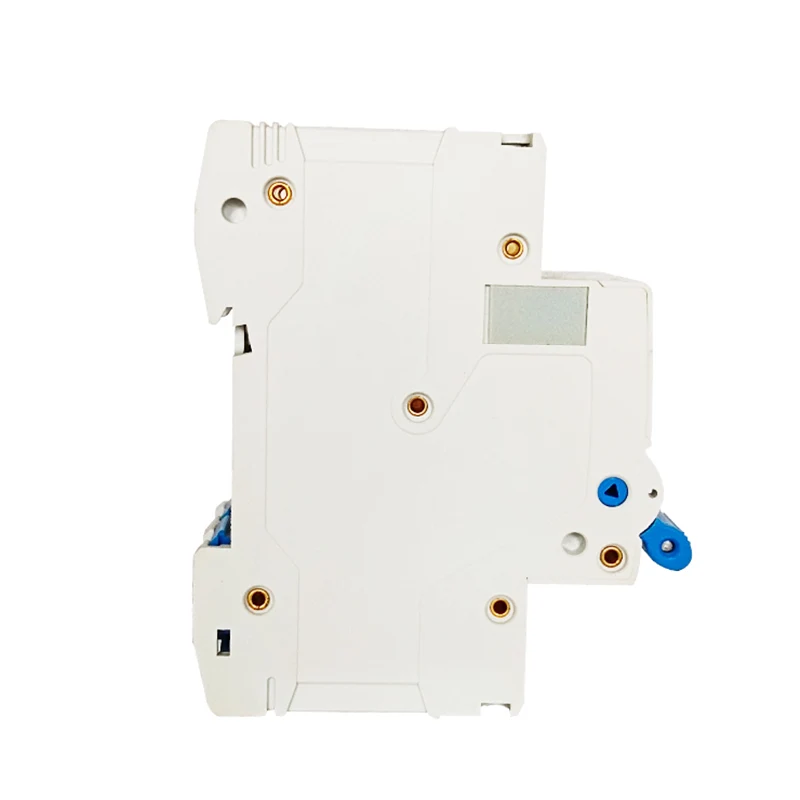

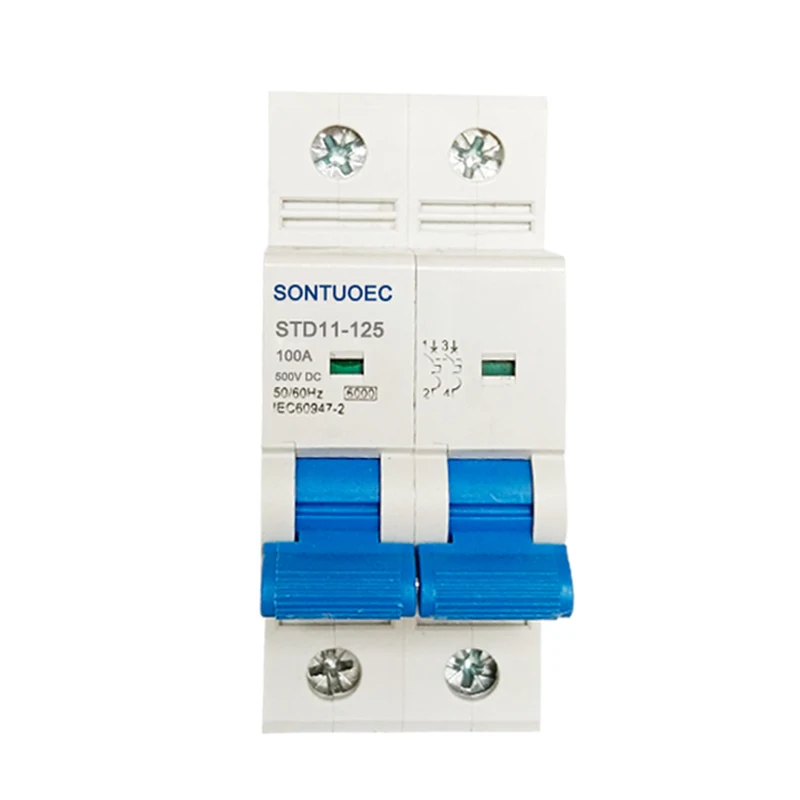

DC MCB მინიატურული მიკროსქემის ამომრთველი

DC MCB მინიატურული მიკროსქემის ამომრთველი არის ელექტრული შეცვლა, რომელიც სპეციალურად შექმნილია ავტომატური ოპერაციისთვის DC სქემებში. მისი მთავარი ფუნქციაა ავტომატური მოწყობილობების დაცვა გადატვირთვისგან, მოკლე სქემებისა და სხვა ხარვეზების საფრთხეებისგან და მთელი ენერგიის სისტემის უსაფრთხოების უზრუნველსაყოფად. როდესაც წრეში მიედინება დენი, აღემატება DC MCB- ის შეფასებას, ან როდესაც გაჟონვის დენი გამოვლენილია წრეში, DC MCB ავტომატურად გათიშავს მიკროსქემს, რითაც ხელს უშლის წრის დაზიანებას გადატვირთვის, მოკლე წრის ან გაჟონვის გამო.

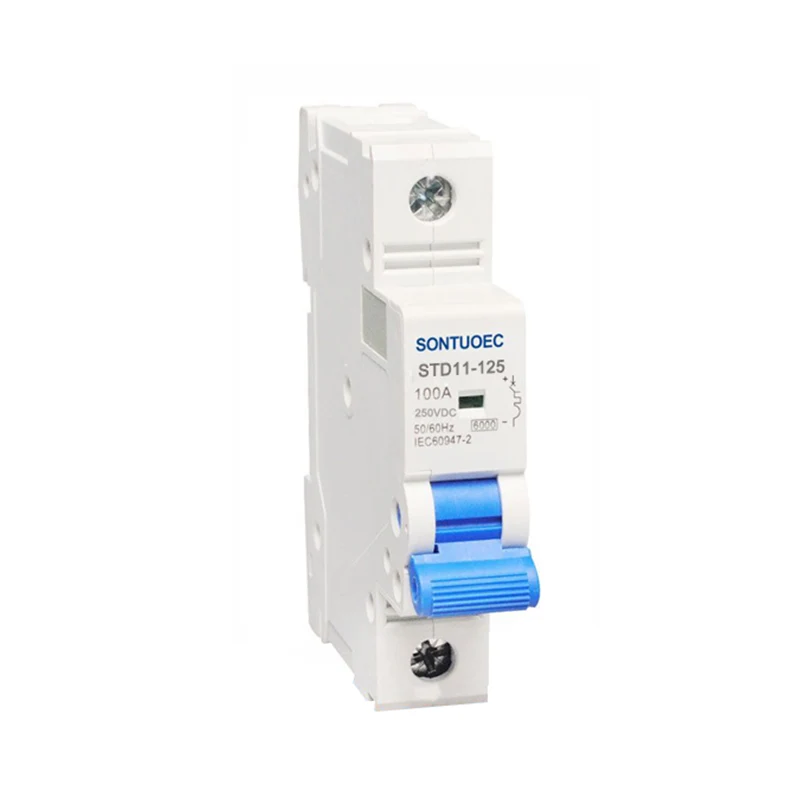

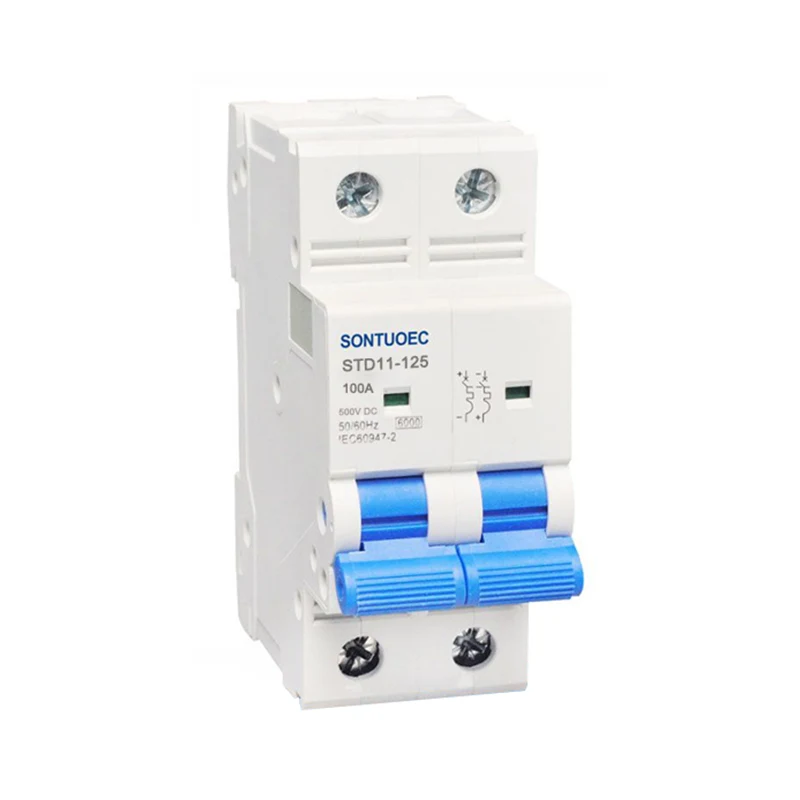

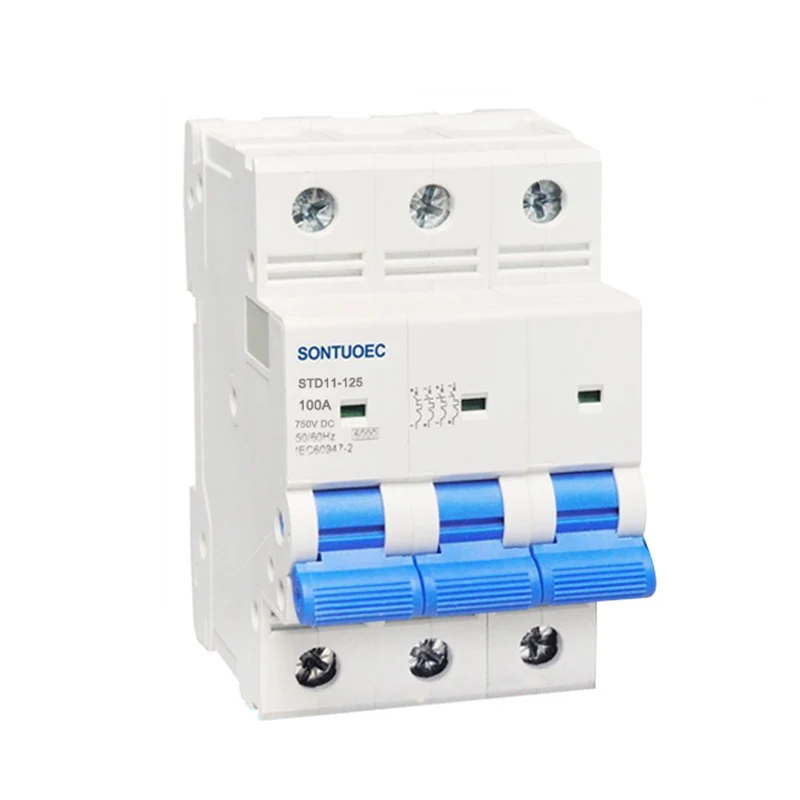

მოდელი:STD11-125

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ნიმუში	STD11-125
სტანდარტი	IEC60898-1
პოლუსი	1p, 2p, 3p, 4p
ტრიალების მრუდი	ბ, გ, დ
შეფასებული მოკლე ჩართვის სიმძლავრე (ICN)	3KA, 4.5KA, 6KA
შეფასებული მიმდინარე (in)	1,2,4,6,10,16,20,25,32,40,50,50,63,80,100,125 ა
შეფასებული ძაბვა (UE)	DC 24,48,120,250,500,750,1000
მაგნიტური გამოშვებები	B მრუდი: 3in- დან 5 -მდე C მრუდი: 5in- დან 10 -მდე D მრუდი: 10 -დან 14 -მდე
ელექტრო-მექანიკური გამძლეობა	6000 ციკლი

ოპერაციის პრინციპი

DC MCB მინიატურული მიკროსქემის ამომრთველის საოპერაციო პრინციპი ემყარება ელექტრული დენის თერმული და ელექტრომაგნიტურ ეფექტებს. როდესაც უწყვეტი ჭარბი მიედინება DC MCB– ით, მისი შიდა ბიმეტალი თბება და განადგურებულია მომატება, რომელიც ათავისუფლებს მექანიკურ ლატს და წყვეტს წრე. გარდა ამისა, მოკლე წრის შემთხვევაში, დენის უეცარი ზრდა იწვევს პლენგერს, რომელიც დაკავშირებულია DC MCB- ის თავდამსხმელთან ან სოლენოიდთან, ელექტრომექანიკურად გადაადგილებისთვის, რაც იწვევს მოგზაურობის მექანიზმს მიკროსქემის შეწყვეტის მიზნით.

DC MCB Miniature Circuit Breaker

ძირითადი თვისებები

სპეციალური რკალის ჩაქრობა და მიმდინარე შეზღუდვის სისტემა: DC MCB იღებს სპეციალურ რკალის ჩაქრობას და მიმდინარე შეზღუდვის სისტემას, რომელსაც შეუძლია სწრაფად დაარღვიოს DC განაწილების სისტემის ხარვეზი და თავიდან აიცილოს რკალის წარმოქმნა და გავრცელება.

მაღალი მგრძნობელობა და სწრაფი რეაგირება: DC MCB– ს შეუძლია მცირე გაჟონვის დენების გამოვლენა და ძალიან მოკლე დროში შეწყვიტოს წრე, რაც უზრუნველყოფს მყისიერ დაცვას.

გამოსაყენებელი: ჩვეულებრივი დაუკავშირებისგან განსხვავებით, DC MCB შეიძლება გადატვირთოთ ხელით ან ავტომატურად მოგზაურობის შემდეგ, რაც აღმოფხვრის ჩანაცვლების საჭიროებას.

მრავალრიცხოვანი რეიტინგები ხელმისაწვდომია: DC MCBS ხელმისაწვდომია სხვადასხვა მიმდინარე შეფასების სხვადასხვა სპეციფიკაციით.

არა პოლარიზებული და პოლარიზებული: DC MCBS ბაზარზე ძირითადად დაყოფილია პოლარიზებულ და არაპოლარიზებულად. პოლარიზებულმა DC MCBS– მა განსაკუთრებული ყურადღება უნდა მიაქციოს დენის მიმართულების მიმართულებას, ხოლო არაპოლარიზებულ DC MCBS– ს შეუძლია უსაფრთხოების დაცვა უზრუნველყოს მიმდინარე ნაკადის მიმართულებისა.

განაცხადის ფარგლები

DC MCB– ები ფართოდ გამოიყენება იქ, სადაც საჭიროა DC ენერგიის დაცვა, მაგალითად, მონაცემთა ცენტრები, ფოტომოლტარული ელექტროენერგიის წარმოების სისტემები, ენერგიის შენახვის სისტემები და დატენვის მილები. განსაკუთრებით ენერგიის შენახვის ბაზარზე, სადაც დენის მიმართულება ხშირად ორმხრივი (დატენვის/გამონადენის რეჟიმში) არის, აუცილებელია გამოიყენოთ არა პოლარიზებული DC MCBS.
