ელექტრო წრიული ამომრთველი არის გადართვის მოწყობილობა, რომელსაც შეუძლია ნორმალური ან არანორმალური წრიული პირობების ქვეშ დენის ტარება და დაშლა. მისი მთავარი ფუნქციაა დაიცვან წრე გადატვირთვის, მოკლე სქემებითა და სხვა არანორმალური პირობებით გამოწვეული ზიანისგან, ენერგიის სისტემის უსაფრთხო და სტაბილური მუშაობის უზრუნველსაყოფად. როდესაც გადატვირთვა, მოკლე წრე და სხვა ხარვეზები ხდება წრეში, ელექტრული წრიული ამომრთველს შეუძლია სწრაფად შეწყვიტოს დენი, ხელი შეუშალოს ხარვეზის გაფართოებას და დაიცვას აღჭურვილობა და პირადი უსაფრთხოება.
ნიმუში |

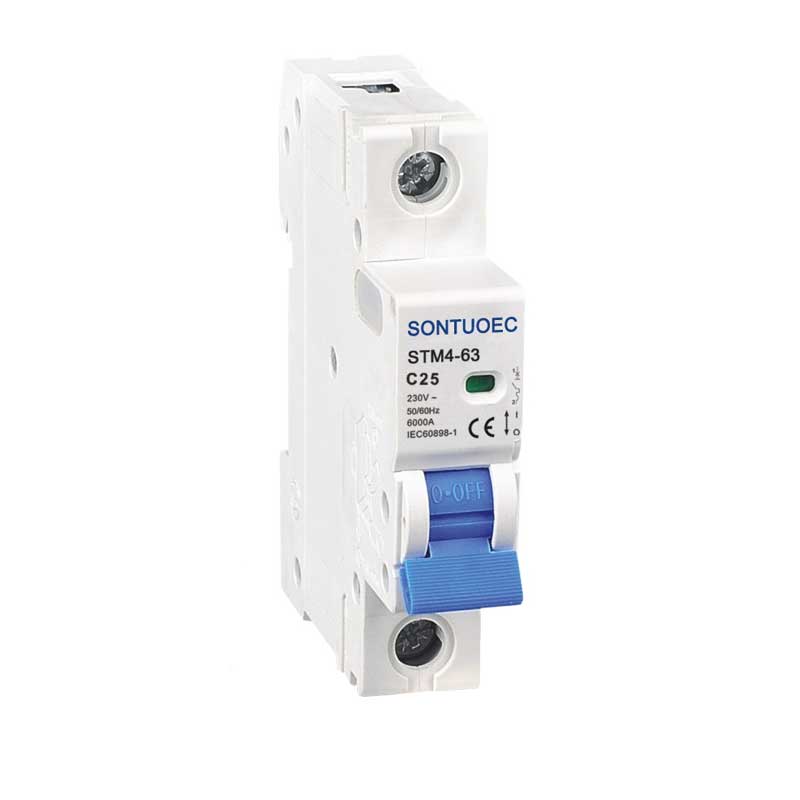

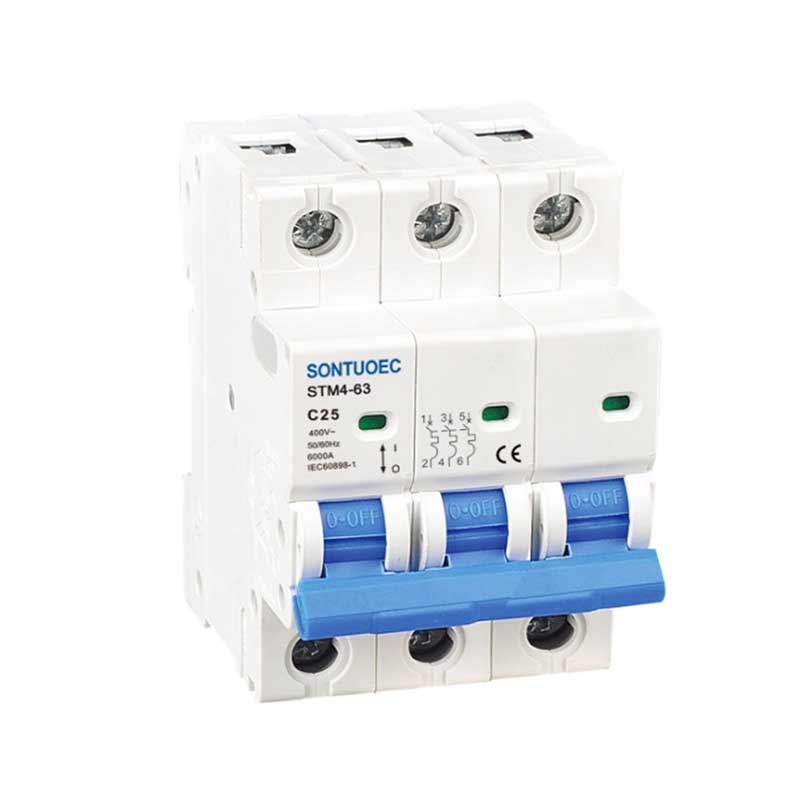

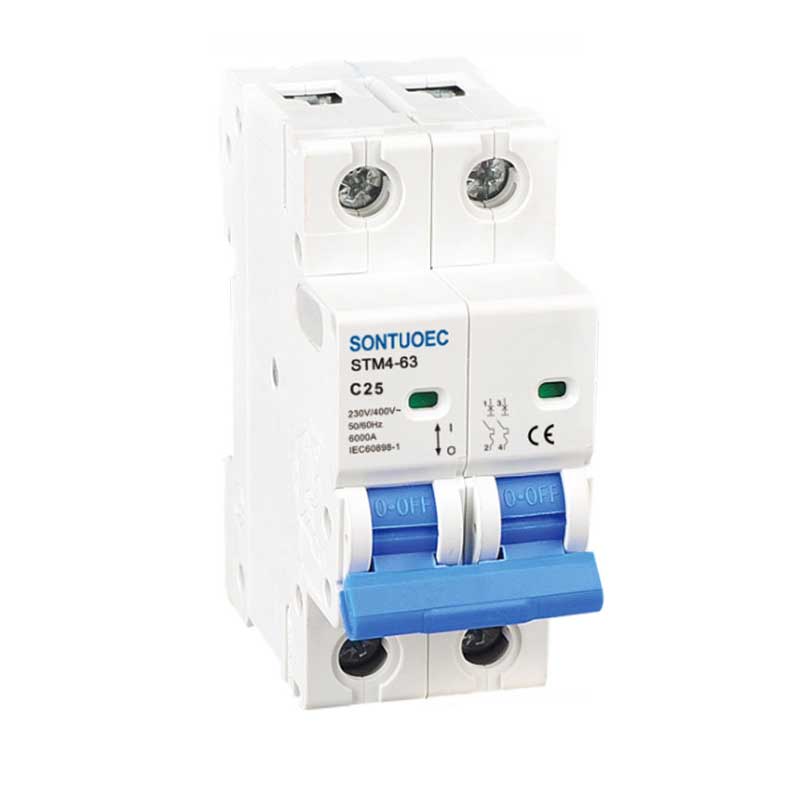

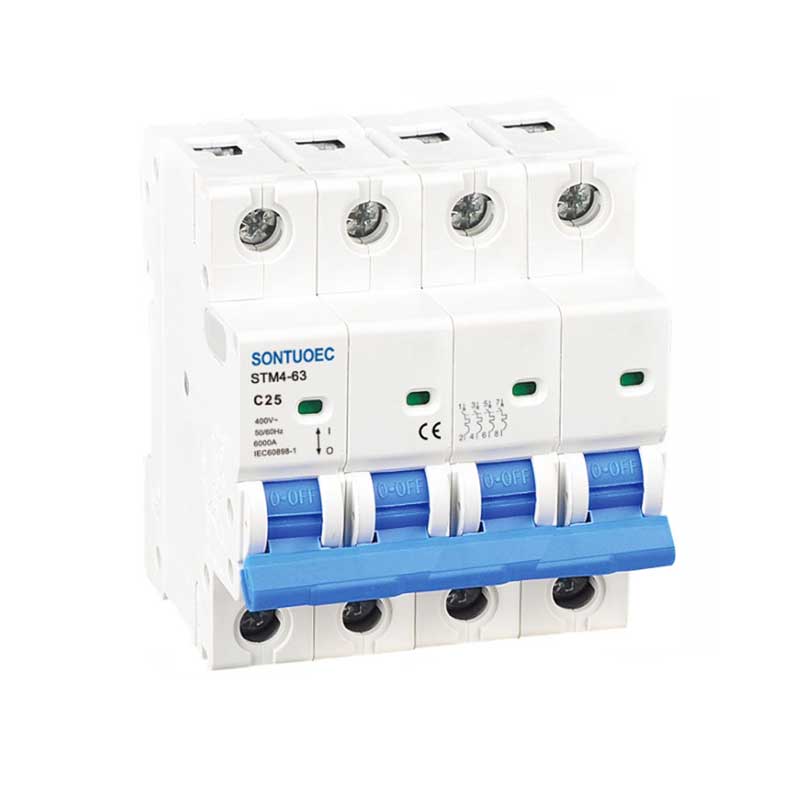

STM4-63 |
სტანდარტი | IEC60898-1 |
პოლუსი |
1p, 2p, 3p, 4p |
მოკლე წრის დარღვევის მოცულობა |
3KA, 4.5KA, 6KA |
შეფასებული მიმდინარე (in) |
1,2,4,610,16,20,25,32,40,50,63 ა |
შეფასებული ძაბვა (არა) |
AC230 (240)/400 (415) V |
შეფასებული სიხშირე |
50/60Hz |
ტრიალების მრუდი |
ბ, გ, დ |
მაგნიტური გამოშვებები |
ბ მრუდი: 3in- დან 5 -მდე |
C მრუდი: 5in- დან 10in- ს შორის |
|
D მრუდი: 10 -დან 14 -მდე |
|
ელექტრო-მექანიკური გამძლეობა |
-ზე 6000 ციკლი |
ელექტრული წრიული ამომრთველების სამუშაო პრინციპი ემყარება ელექტრომაგნიტური ინდუქციის და მექანიკური გადაცემის პრინციპებს. როდესაც წრეში დენი აღემატება შეფასებულ მნიშვნელობას, მიკროსქემის ამომრთველის შიგნით თერმული ელემენტი გაათბობს და წარმოქმნის ბიმეტალის დეფორმაციას, ან ელექტრომაგნიტი წარმოქმნის საკმარის შეწოვას, რომ შეასრულოს გათიშვის მექანიზმი, რითაც შეწყვიტოს წრე. გარდა ამისა, მიკროსქემის ამომრთველს ასევე აქვს რკალის ჩაქრობის მოწყობილობა, რომელსაც შეუძლია ეფექტურად ჩაქრა ARC, რომელიც წარმოიქმნება დენის დარღვევისას და ხელს უშლის რკალის ზიანს აყენებს აღჭურვილობას და პერსონალს.
ზოგადად, ელექტრული წრიული ამომრთველი შედგება საკონტაქტო სისტემის, რკალის ჩაქრობის სისტემის, ოპერაციული მექანიზმის, თავდამსხმელის, ჭურვისა და ა.შ. საკონტაქტო სისტემა გამოიყენება მიკროსქემის ამომრთველის დასაკავშირებლად და გათიშვისთვის; რკალის ჩაქრობის სისტემა გამოიყენება დენის დარღვევისას წარმოქმნილი რკალის ჩაქრობისთვის; ოპერაციული მექანიზმი გამოიყენება მიკროსქემის ამომრთველის სახელმძღვანელო ან ავტომატური მუშაობის გასაცნობად; ტრიპერი არის ის ნაწილი, რომელიც იწვევს მიკროსქემის ამომრთველის მოქმედებას წრეში ხარვეზის მდგომარეობის მიხედვით; ჭურვი გამოიყენება მიკროსქემის ამომრთველის შიდა სტრუქტურის დასაცავად და გარე ჩარევის თავიდან ასაცილებლად.
