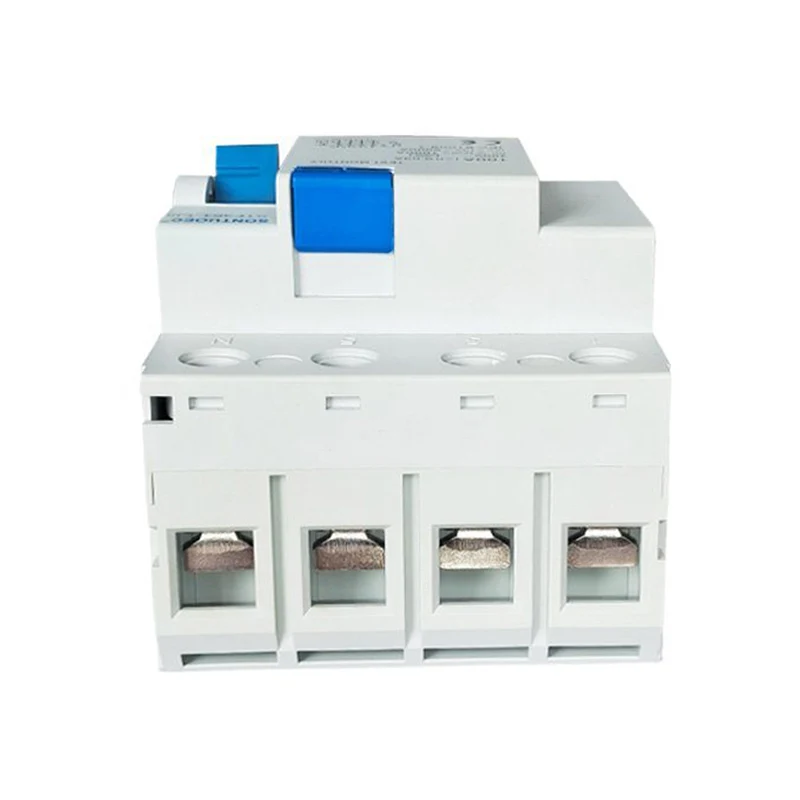

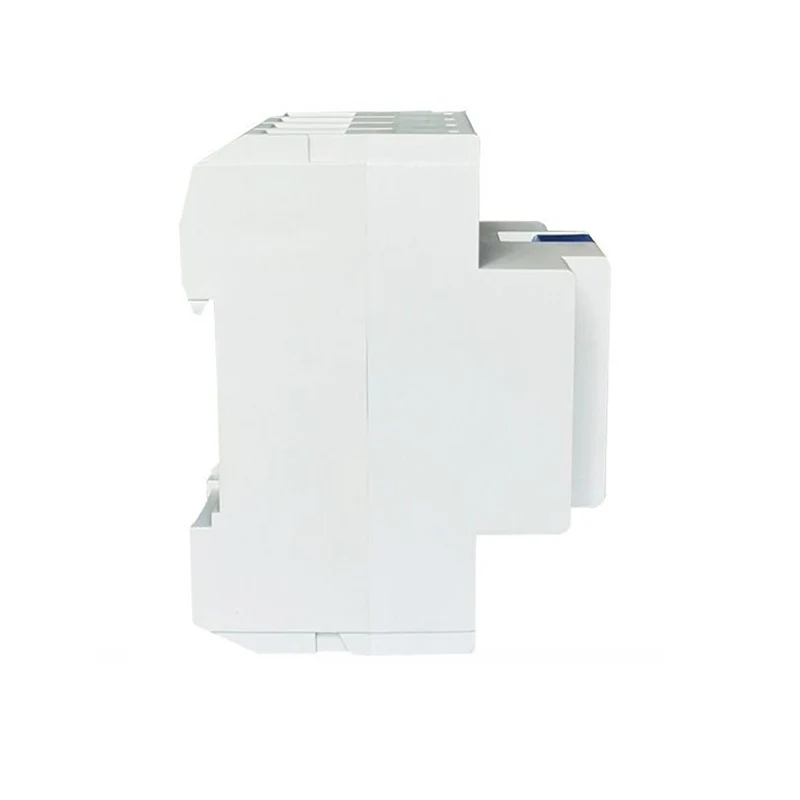

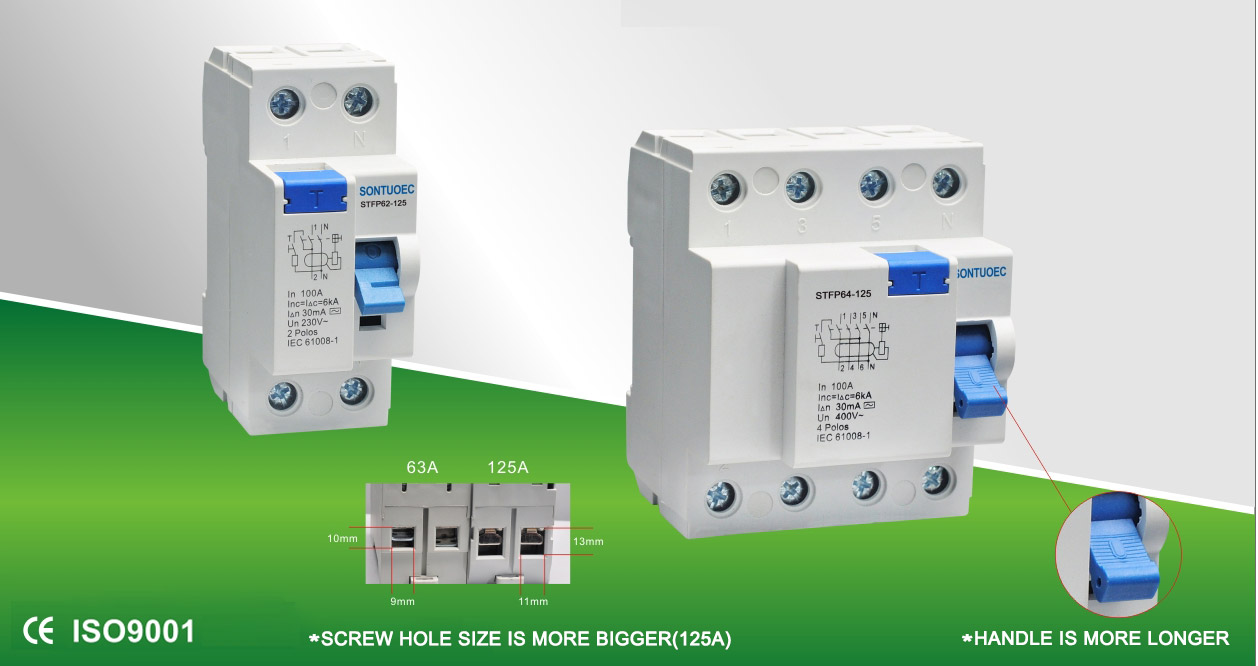

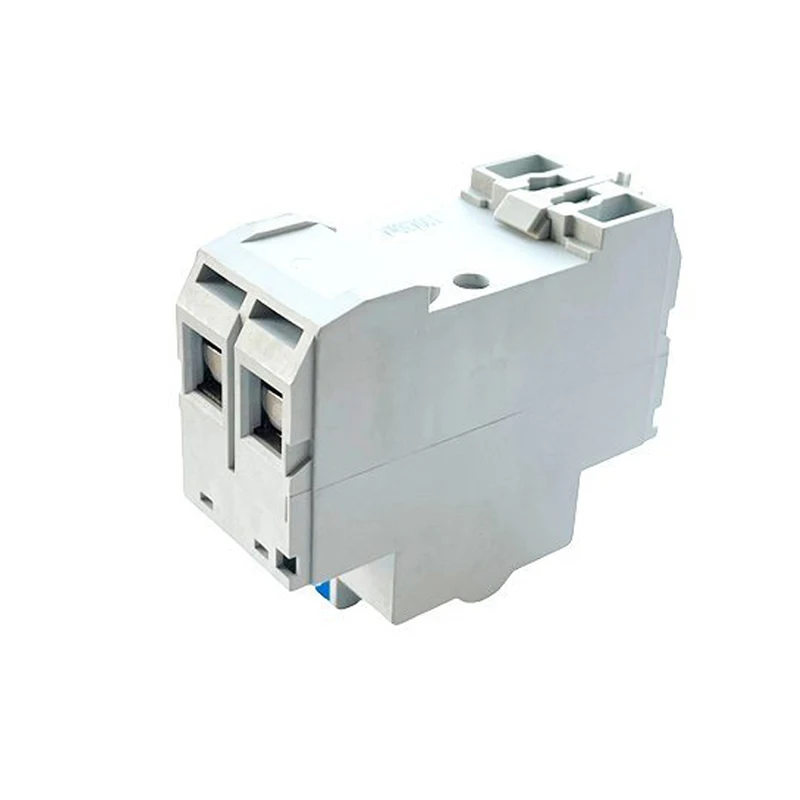

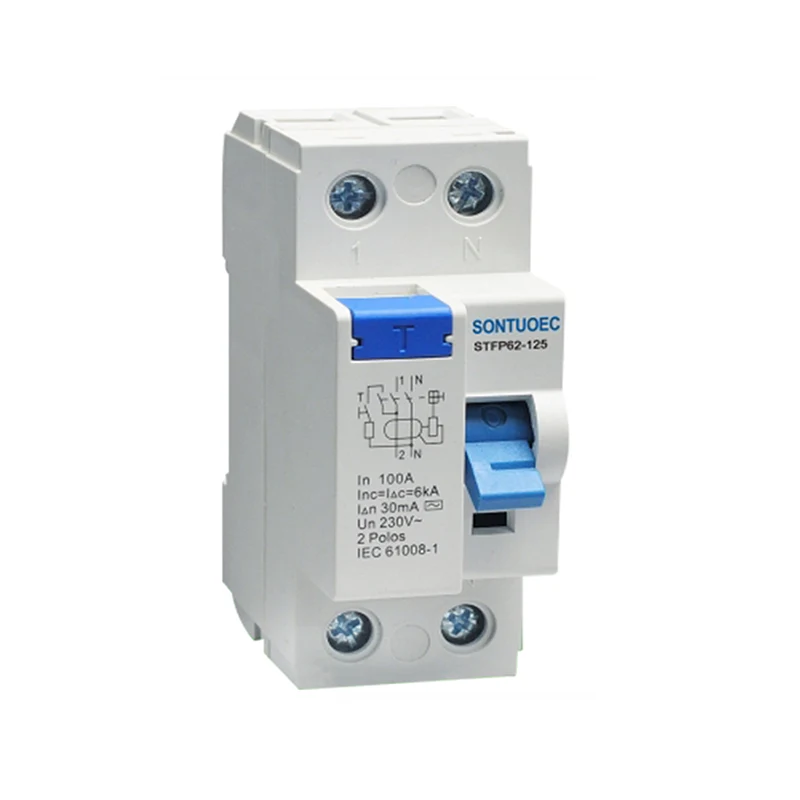

ელექტრონული მაგნიტური A ტიპის RCCB 125A/30MA

ელექტრონული მაგნიტური A ტიპის RCCB 125A/30MA შეუძლია გამოავლინოს ნარჩენი დენების სქემებში გაჟონვის, მოკლე სქემების ან მიწის ნაკვეთების გამო და ავტომატურად შეწყვიტოს სქემები, როდესაც დენი აღემატება წინასწარ განსაზღვრულ ბარიერს, რითაც იცავს პერსონალისა და აღჭურვილობის უსაფრთხოებას. მისი სამუშაო პრინციპი ემყარება ელექტრომაგნიტური ინდუქციის პრინციპს, როდესაც ნარჩენი დენი გადის ტრანსფორმატორის გავლით, წარმოიქმნება შესაბამისი მაგნიტური ნაკადი, რაც თავის მხრივ იწვევს ელექტრონულ წრეს სიგნალის დამუშავების განსახორციელებლად და საბოლოოდ აკონტროლებს განთავისუფლების მექანიზმის მოქმედებას.

მოდელი:STFP360-125

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

მოდელი:	STFP360-125
სტანდარტი:	IEC 61008-1
ნარჩენი მიმდინარე მახასიათებლები:	და და
პოლუსი არა.:	2p, 4p
შეფასებული მიმდინარე:	16a, 25a, 32a, 40a, 63,80,100,125a
შეფასებული ძაბვა:	230/400V AC
შეფასებული სიხშირე:	50/60Hz
შეფასებული ნარჩენი ოპერაციული მიმდინარე IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
შეფასებული ნარჩენი არაოპერაციული მიმდინარე I ΔNO:	≤0.5iΔN
შეფასებული პირობითი მოკლემეტრაჟიანი Circuit Current Inc:	6000 ა
შეფასებული პირობითი ნარჩენი მოკლე ჩართვა მიმდინარე iΔC:	6000 ა
ტრიალების ხანგრძლივობა:	მყისიერი tripping≤0.1sec
ნარჩენი ტრიალების მიმდინარე დიაპაზონი:	0.5IΔN ~ iΔN
ელექტრო-მექანიკური გამძლეობა:	4000 ციკლი
დამაგრების ბრუნვის დამაგრება:	2.0 ნმ
კავშირის ტერმინალი:	ხრახნიანი ტერმინალის სვეტის ტერმინალი სამაგრით
ინსტალაცია:	35 მმ DIN სარკინიგზო სამონტაჟო

ძირითადი თვისებები

მაღალი მგრძნობელობა და სწრაფი რეაგირება: ელექტრომაგნიტურ RCCBS– ს შეუძლიათ გამოავლინონ მცირე ნარჩენი დენებისა, ჩვეულებრივ, 30mA– ზე ნაკლები (ზუსტი მნიშვნელობა პროდუქტის სპეციფიკაციების შესაბამისად) და სწრაფად შეწყვიტეთ წრე რამდენიმე მილიწამში, რაც ეფექტურად აწყდება ელექტრო შოკის უბედურ შემთხვევებს.

ელექტრომაგნიტური დაცვა: შედარებით ელექტრონულ RCCB- ებთან შედარებით, ელექტრომაგნიტური RCCBS აერთიანებს ელექტრომაგნიტური ინდუქციის პრინციპს, რომელსაც აქვს უფრო მაღალი საიმედოობა და სტაბილურობა და შეუძლია ნორმალურად იმუშაოს სხვადასხვა უხეში გარემოში.

მრავალფუნქციონალურობა: ზოგიერთ ელექტრომაგნიტურ RCCB- ს ასევე აქვს გადატვირთვა, მოკლე წრე და სხვა დაცვის ფუნქციები, რომელთაც შეუძლიათ სრულყოფილად დაიცვან სქემებისა და აღჭურვილობის უსაფრთხოება.

მარტივი ინსტალაცია და შენარჩუნება: ელექტრომაგნიტური RCCBS ჩვეულებრივ იღებს მოდულურ დიზაინს, კომპაქტურ სტრუქტურას, მარტივად ინსტალაციას და მარტივად ჩატარებას რუტინული მოვლა -პატრონობით და შემოწმებით.

ოპერაციის პრინციპი

ელექტრომაგნიტური RCCB– ის საოპერაციო პრინციპი ემყარება კირჩჰოფის კანონს, რომელშიც ნათქვამია, რომ შეყვანის დენი ყოველთვის ტოლია გამომავალი დენის (იდეალურ შემთხვევაში). როდესაც წრეში არსებობს გაჟონვა ან დედამიწის ხარვეზი, მიმდინარე მიედინება დედამიწაზე პირდაპირ მიედინება დატვირთვის გვერდის ავლით, ქმნის ნარჩენი დენის. ამ ეტაპზე, ტრანსფორმატორი ამოიცნობს ამ გაუწონასწორებელ დინებას და წარმოქმნის შესაბამის მაგნიტურ ნაკადს. მას შემდეგ, რაც მაგნიტური ნაკადის დამუშავება ხდება ელექტრონული წრის საშუალებით, ის გამოიწვევს ზოლების მექანიზმის მოქმედებას, ისე, რომ მიკროსქემის ამომრთველი სწრაფად შეწყვეტს მიკროსქემს.

განაცხადის სცენარები

ელექტრომაგნიტური RCCBS ფართოდ გამოიყენება სხვადასხვა სიტუაციებში, სადაც საჭიროა ელექტრული დაცვა, მათ შორის, მაგრამ არ შემოიფარგლება მხოლოდ:

საცხოვრებელი და კომერციული შენობები: გამოიყენება ელექტრო აღჭურვილობისა და პირადი უსაფრთხოების დასაცავად, ელექტრო შოკის უბედური შემთხვევების თავიდან ასაცილებლად.

სამრეწველო წარმოების ხაზები: გამოიყენება ელექტრული აღჭურვილობის დასაცავად, როგორიცაა ძრავა, ტრანსფორმატორები და სხვა ელექტრო მოწყობილობები ნორმალური მუშაობისგან, ხელს უშლის აღჭურვილობის დაზიანებას და გაჟონვის და გადატვირთვის გამო.

საზოგადოებრივი ობიექტები: მაგალითად, საავადმყოფოები, სკოლები, ბიბლიოთეკები და სხვა ადგილები, რომლებიც გამოიყენება ელექტრული აღჭურვილობის უსაფრთხო ექსპლუატაციისა და პერსონალის მიერ ელექტროენერგიის უსაფრთხო გამოყენებისთვის.
