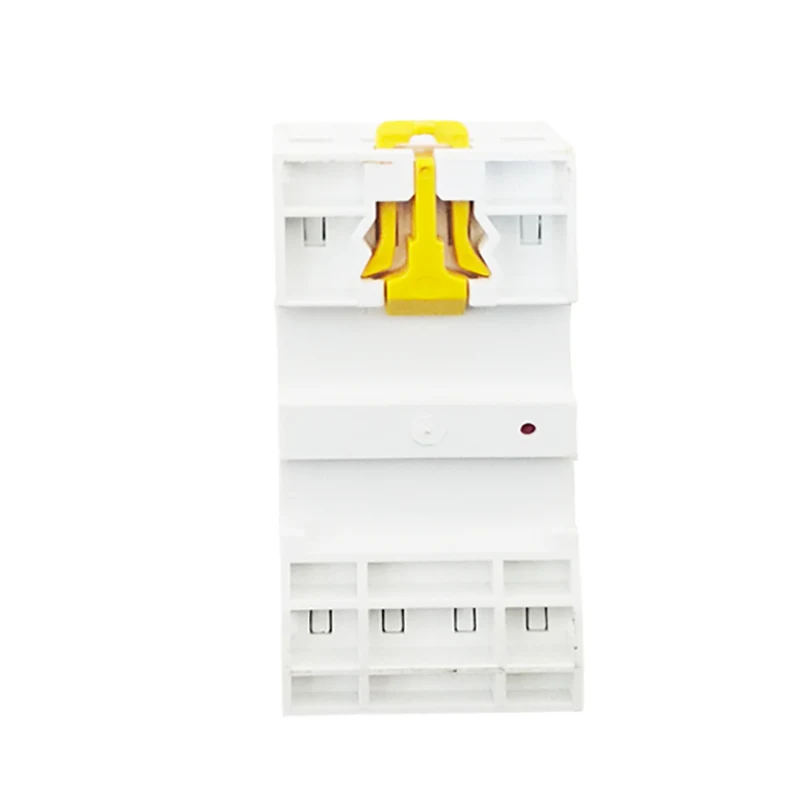

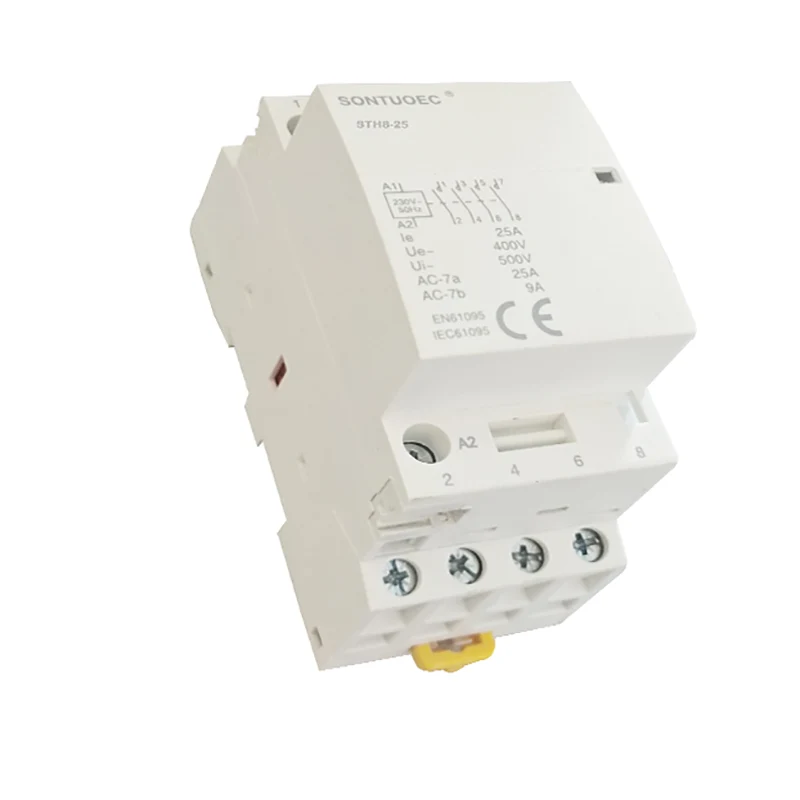

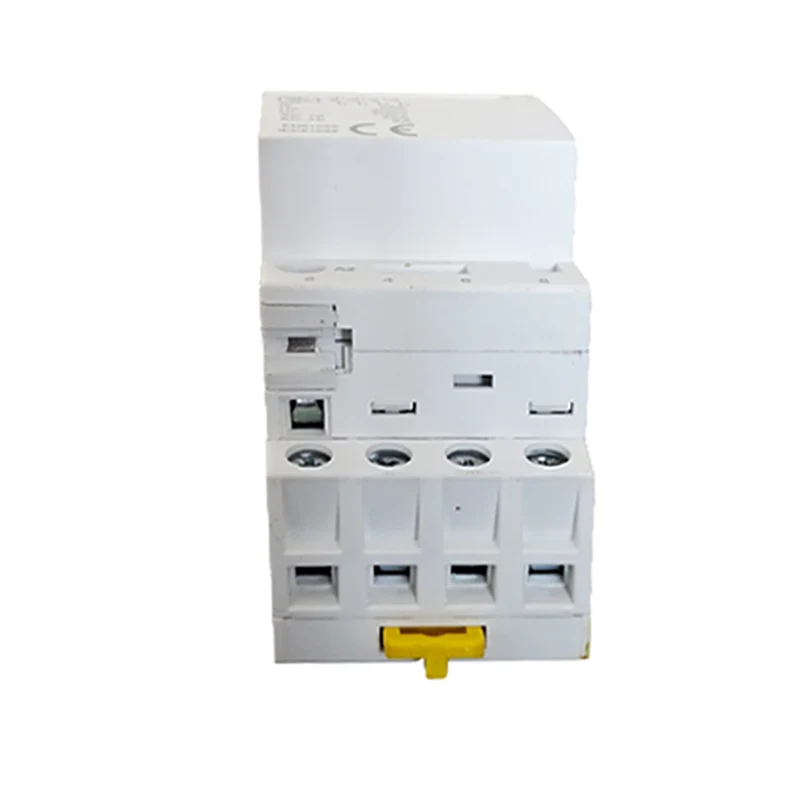

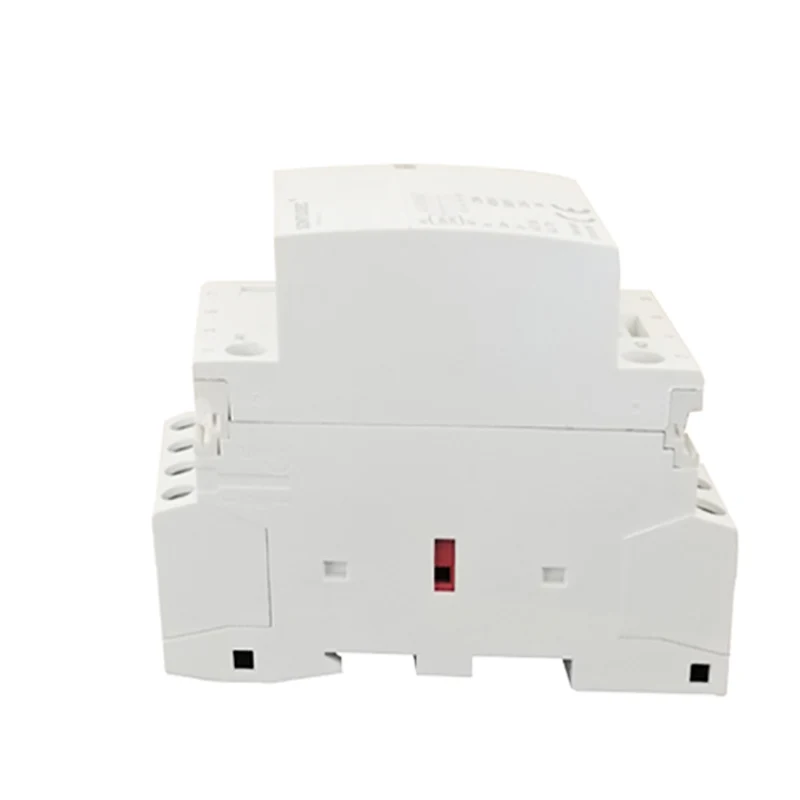

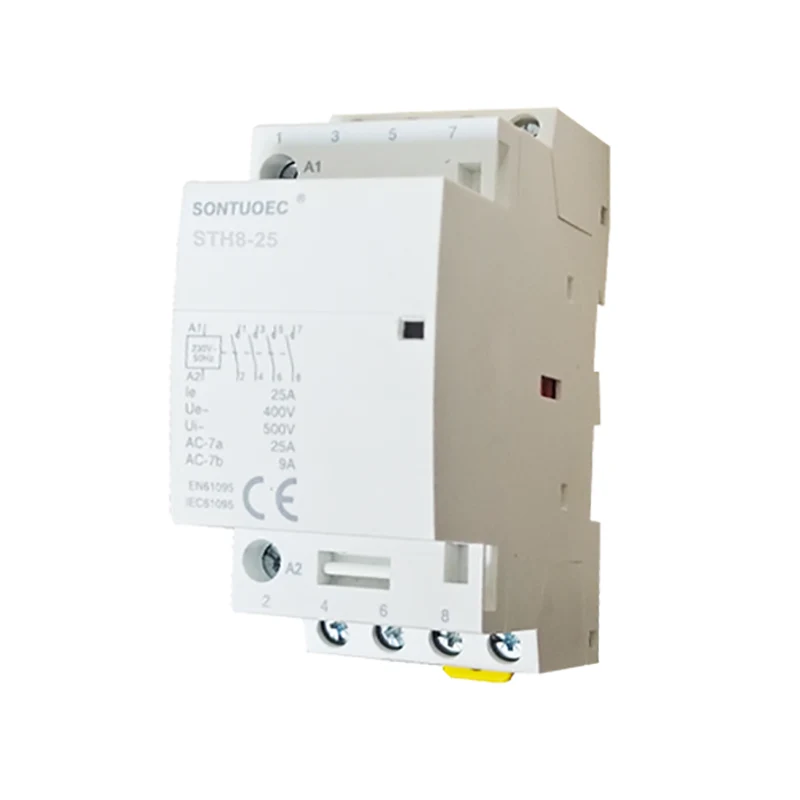

საყოფაცხოვრებო AC კონტაქტორი

ტიპი					სიგანე 9 მმ -ში მოდულები

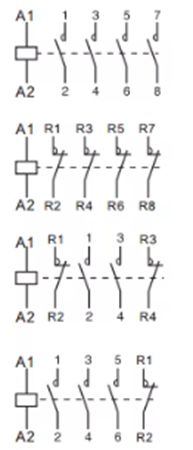

1p	რეიტინგი (LN) AC-7a	რეიტინგი (LN) AC-7a	კონტროლი ძაბვა (VAC) (50Hz)	კონტაქტი
	16 ა	6 ა	24	1 არა	2
	20 ა	7 ა	110	1NC
	25 ა	9 ა	230
2p
	16 ა	6 ა	24	2 არა	2
	20 ა	7 ა	110	1no+1nc
	25 ა	9 ა	230	2NC
	32 ა	12 ა	24	2 არა	4
	40 ა	18 ა	110	1no+1nc
	63 ა	25 ა	230	2NC
	100 ა	_	24		6
			110	2 არა
			230
3p
	16 ა	6 ა	24	3 არა	4
	20 ა	7 ა	110	3NC
	25 ა	9 ა	230
	32 ა	12 ა	24	3 არა	6
	40 ა	18 ა	110	3NC
	63 ა	25 ა	230
4p
	16 ა	6 ა	24	4 არა	4
	20 ა	7 ა	110	4NC
	25 ა	9 ა	230	2NO+2NC 3NO+1NC
	32 ა	12 ა	24	4 არა	6
	40 ა	18 ა	110	4NC
	63 ა	25 ა	230	2NO+2NC 3NO+1NC
	100 ა	_	24	4 არა	12
			110
			230

მთავარი სტრუქტურა

საყოფაცხოვრებო AC კონტაქტორი, როგორც წესი, შედგება შემდეგი ნაწილებისგან:

საკონტაქტო სისტემა: ძირითადი კონტაქტებისა და დამხმარე კონტაქტების ჩათვლით. მთავარი კონტაქტი გამოიყენება ძირითადი წრის ჩართვისა და შესვენების მიზნით, რომელსაც ჩვეულებრივ აქვს უფრო დიდი შეფასებული დენი; დამხმარე კონტაქტი გამოიყენება საკონტროლო წრის ჩართვისა და შესვენების მიზნით, რომელსაც აქვს უფრო მცირე შეფასებული დენი.

ელექტრომაგნიტური სისტემა: იგი შედგება რკინის ბირთვიდან, არმატურისა და კოჭისაგან. როდესაც კოჭის ენერგია ხდება, ბირთვი წარმოქმნის მაგნიტურ ველს, რომელიც იზიდავს არმატურას და ხურავს კონტაქტებს; როდესაც ღუმელი ენერგიულია, მაგნიტური ველი ქრება, არმატურა იხსნება და კონტაქტები გატეხილია.

რკალის ჩაქრობის მოწყობილობა: გამოიყენება რკალის გასაქრობად, როდესაც კონტაქტები გათიშულია, რაც ხელს უშლის თაღს კონტაქტების დაზიანების გამო.

ჭურვი და აქსესუარები: ჭურვი გამოიყენება შიდა კომპონენტების დასაცავად გარე გარემოს გავლენისგან; აქსესუარებში შედის სამონტაჟო ფრჩხილები, ტერმინალები და ა.შ., რომლებიც გამოიყენება კონტაქტის ინსტალაციისა და გაყვანილობის გასაცნობად.

ოპერაციის პრინციპი

საყოფაცხოვრებო AC კონტაქტორების სამუშაო პრინციპი ემყარება ელექტრომაგნიტური ინდუქციის პრინციპს. როდესაც კოჭის ენერგია ხდება, რკინის ბირთვი წარმოქმნის მაგნიტურ ველს, რომელიც იზიდავს არმატურას და ხურავს კონტაქტებს; როდესაც ღუმელი ენერგიულია, მაგნიტური ველი ქრება, არმატურა იხსნება და კონტაქტები გათიშულია. კოჭის ენერგიისა და დე-ენერგიის გაკონტროლებით, დისტანციური მართვისა და საყოფაცხოვრებო სქემების დაცვით შეიძლება განხორციელდეს.

ტექნიკური პარამეტრები

საყოფაცხოვრებო AC კონტაქტორების ძირითადი ტექნიკური პარამეტრების შემადგენლობაში შედის შეფასებული ძაბვა, შეფასებული დენი, რეიტინგული სიხშირე, დამაკავშირებელი და დარღვევის მოცულობა და ა.შ. ამ პარამეტრების შერჩევა უნდა განისაზღვროს საყოფაცხოვრებო წრის ფაქტობრივი მდგომარეობის შესაბამისად, რათა უზრუნველყოს კონტაქტის ნორმალური ოპერაცია და უსაფრთხო გამოყენება.

შეფასებული ძაბვა: ეხება ძაბვის დონეს, როდესაც კონტაქტორი ნორმალურად მუშაობს.

შეფასებული დენი: ეხება მაქსიმალურ დინებას, რომელსაც კონტაქტორს შეუძლია გაუძლოს დიდხანს, შეფასებული ძაბვის ქვეშ.

შეფასებული სიხშირე: ელექტრომომარაგების სიხშირე, როდესაც კონტაქტორი ნორმალურად მუშაობს.

დაკავშირება და გატეხვა სიმძლავრე: მაქსიმალური დენი, რომელსაც კონტაქტორს შეუძლია საიმედოდ დააკავშიროს და დაარღვიოს მითითებულ პირობებში.
