ინტელექტუალური ჩაძირვის საწინააღმდეგო ელექტრული დარტყმის გაჟონვის დამცავი 220 ვ ჰაერის ამომრთველი

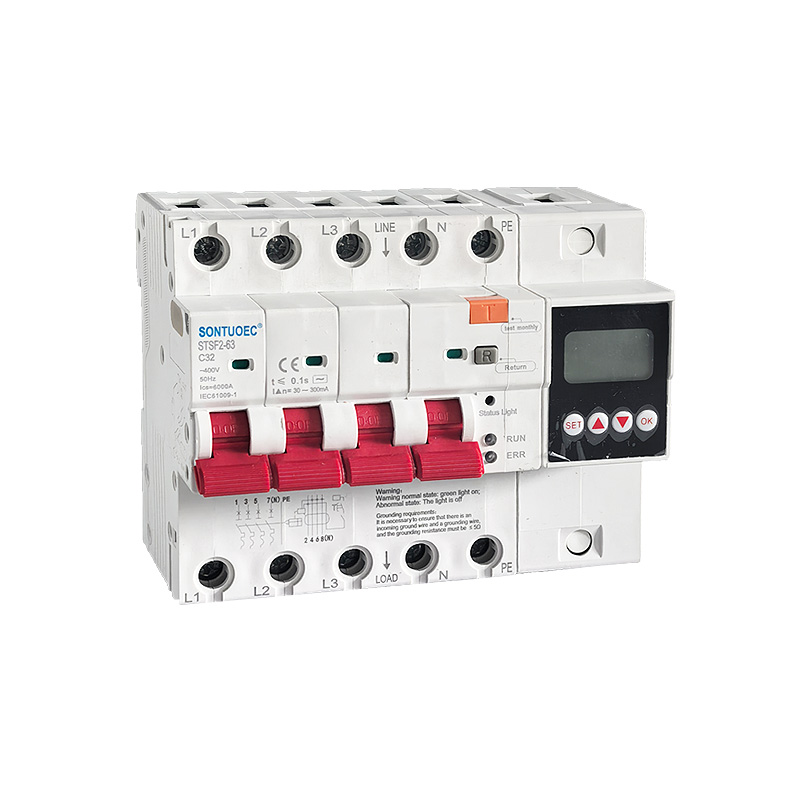

STSF2-63/100 100A 2p 4p მრავალფუნქციური RCBO განკუთვნილია AC 50/60Hz-სთვის, შეფასებული წრეში ძაბვის 230V-400V და ნომინალური დენი 100A, როდესაც ადამიანი ელექტროშოკით ან ელექტრო ქსელი გაჟონავს. როდესაც გაჟონვა, ზედმეტი ძაბვა და ძაბვა მიაღწევს დადგენილ მნიშვნელობებს, ნარჩენი დენის ამომრთველს შეუძლია სწრაფად იმუშაოს ძალიან მოკლე დროში, სწრაფად გაწყვიტოს ელექტრომომარაგება. როდესაც ნარჩენი დენის ამომრთველის მონიტორინგის ტემპერატურა მიაღწევს დადგენილ მნიშვნელობას, მონიტორინგის მიწის მავთული არ არის დაკავშირებული. დაკავშირებისას პროდუქტი გამოსცემს განგაშის ხმას პერსონალისა და ელექტრო მოწყობილობების უსაფრთხოების დასაცავად და შეიძლება თავიდან აიცილოს თავიდან აიცილეთ მოწყობილობების დაზიანება ელექტრო ქსელში გადაჭარბებული ძაბვის შედეგად. აქვს გადატვირთვა, მოკლე ჩართვა, გაჟონვა, ჭარბი ძაბვა. დაბალი ძაბვისა და ტემპერატურისგან დაცვის ფუნქციები ასევე შეიძლება გამოყენებულ იქნას წყვეტილი ჩართვა-გამორთვის ელექტრო მოწყობილობების ნორმალურ პირობებში განათების სქემები, განსაკუთრებით შესაფერისი სამრეწველო და კომერციული განათების განაწილების სისტემებისთვის. პროდუქტს აქვს მცირე მოცულობა, კომპაქტური სტრუქტურა და უკეთესი ხარჯების ეფექტურობა, ვიდრე სხვა მსგავსი პროდუქტები. მას აქვს ლამაზი გარეგნობა, გატეხვის მაღალი სიმძლავრე მას კარგ არჩევანს ხდის საყოფაცხოვრებო ენერგიის განაწილებისთვის. ეს პროდუქტი შეესაბამება GB/T 16917.1 და IEC 61009-1 სტანდარტებს და მიღებული აქვს CE სერთიფიკატი.

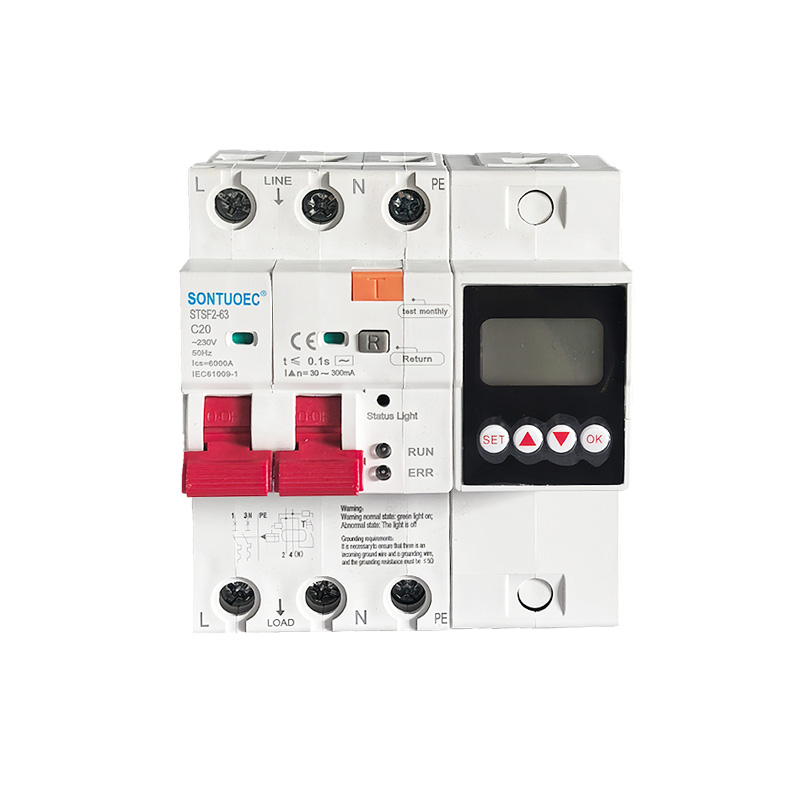

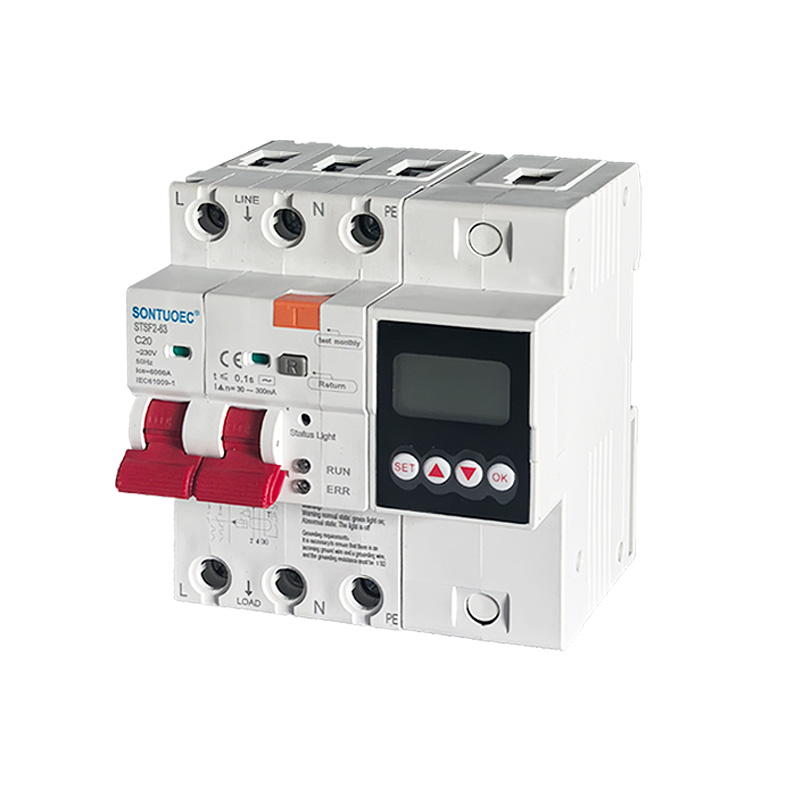

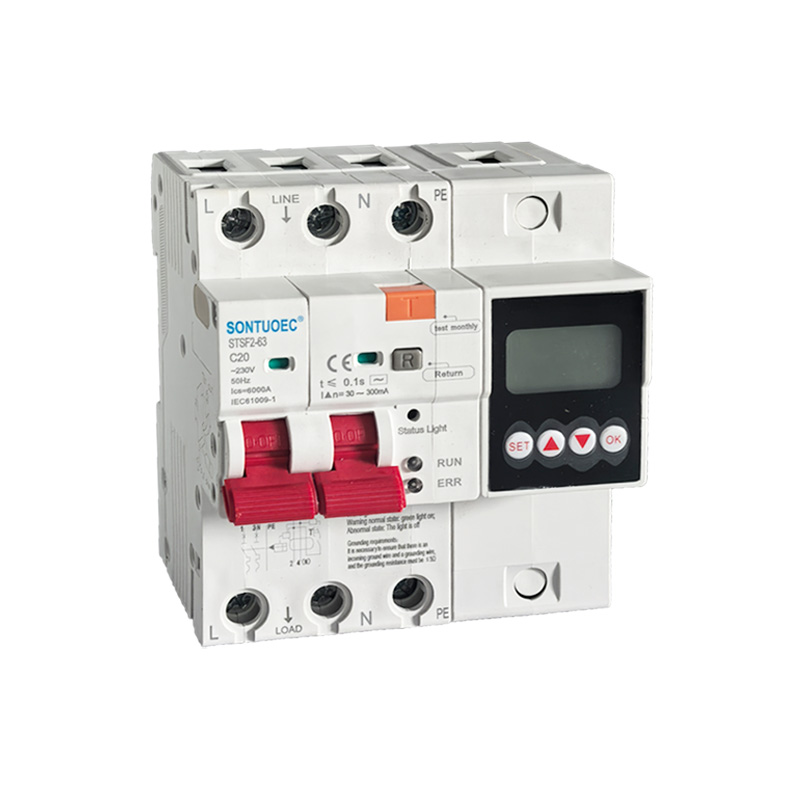

მოდელი:STFS2-63

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

სპეციფიკაციები:

ელექტრო თვისებები	სტანდარტული	ერთეული	IEC/EN 61009-1
	რეჟიმი		ელექტრონული ტიპი
	ტიპი (დედამიწის გაჟონვის ტალღის შეგრძნება)		AC
	თერმო-მაგნიტური გათავისუფლების მახასიათებელი		B, C, D
	რეიტინგული მიმდინარე ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) რეგულირებადი
	პოლონელები	P	1P+N, 3P+N
	ნომინალური ძაბვა Ue	V	AC 230, 400 (რეგულირებადი)
	შეფასებული მგრძნობელობა I△n	A	30-300 mA (30,100,300 mA) რეგულირებადი
	რეიტინგული ნარჩენი დამზადებისა და მსხვრევის სიმძლავრე l△m	A	500
	მოკლე ჩართვის რეიტინგული სიმძლავრე Icn	A	6000
	შესვენების დრო I ქვეშ△n	S	≤0.1
	რეიტინგული სიხშირე	ჰც	50/60
	რეიტინგული იმპულსი გაუძლებს ძაბვას (1.2/50) Uimp	V	4000
	დიელექტრიკული ტესტის ძაბვა ინდ.სიხშირეზე 1 წთ	კვ	2
	საიზოლაციო ძაბვა Ui	V	250
	დაბინძურების ხარისხი		2
სხვაr	ძაბვის გადაჭარბებული/დაქვეითების დაცვა;	და	ტემპერატურის დაცვა ; ცეცხლოვანი და სხვა
მექანიკური მახასიათებლები	ელექტრო სიცოცხლე		4000
	მექანიკური სიცოცხლე		10000
	ხარვეზის დენის ინდიკატორი		დიახ
	დაცვის ხარისხი		IP20
	გარემოს ტემპერატურა	ºC	-5~+40(სპეციალური აპლიკაცია გთხოვთ იხილეთ
	(დღიური საშუალო≤35ºC)	ºC	ტემპერატურის კომპენსაციის კორექტირება)
	შენახვის ტემპერატურა	ºC	-25~+70
ინსტალაცია	ტერმინალის კავშირის ტიპი		საკაბელო/Pin ტიპის ავტობუსები/U-ტიპის ავტობუსები

	ტერმინალის ზომა ზედა/ქვედა კაბელისთვის	მმ2	25
	ტერმინალის ზომა ზედა/ქვედა კაბელისთვის	AWG	18-5
	ტერმინალის ზომა ზედა/ქვედა ავტობუსისთვის	მმ2	25
	ტერმინალის ზომა ზედა/ქვედა ავტობუსისთვის	AWG	18-3
	მონტაჟი		DIN ლიანდაგზე EN 60715(35მმ) სწრაფი სამაგრი მოწყობილობის საშუალებით
	კავშირი		ზემოდან

გარემოს ჰაერის ტემპერატურა:

1. ატმოსფერული ჰაერის ტემპერატურა არ უნდა იყოს -5 1C-ზე დაბალი, +40C-ზე მაღალი, ხოლო დღიური საშუალო სიდიდე +35C-ზე მეტი.

2. სიმაღლე: სამონტაჟო ადგილის სიმაღლე არ უნდა აღემატებოდეს 2000 მ.

3.ატმოსფერული პირობები

ჰაერი სუფთაა და მაქსიმალურ +40 °C ტემპერატურაზე ჰაერის ფარდობითი ტენიანობა არ არის მაღალი 50%-ზე მეტი. უფრო მაღალი ფარდობითი ტენიანობა დასაშვებია დაბალ ტემპერატურაზე, როგორიცაა +20C,

ფარდობითი ტენიანობა არ უნდა აღემატებოდეს 90%. ტემპერატურის ცვლილებებით გამოწვეული პერიოდული ზომიერი კონდენსაციის გამო, ყურადღება უნდა მიექცეს სათანადო ზომების მიღებას.

4. ინსტალაციის კატეგორია ინსტალაციის კატეგორიებია lI და III

ამჟამინდელი და პოლონელების რაოდენობა

100A: ეს მიუთითებს იმაზე, რომ RCBO შეფასებულია 100 ამპერზე. დენის რეიტინგი არის დენის მაქსიმალური მნიშვნელობა, რომელიც ამომრთველს შეუძლია განუწყვეტლივ გადაიტანოს გადახურების ან დაზიანების გარეშე.

2p, 4p: "p" აქ არის ბოძების რაოდენობა, ანუ წრიული ფაზების რაოდენობა, რომლებზეც შეიძლება დაერთოს ამომრთველი. 2p ნიშნავს, რომ ამომრთველი შეიძლება დაუკავშირდეს ორ წრიულ ფაზას (ჩვეულებრივ, Fire და Zero), ხოლო 4p ნიშნავს, რომ ის შეიძლება იყოს დაკავშირებული ოთხ წრედ ფაზასთან (ჩვეულებრივ, სამფაზიანი Fire და Zero).

მრავალფუნქციური

მრავალფუნქციური მიუთითებს, რომ ეს 100A 2p 4p მრავალფუნქციური RCBO აღჭურვილია დაცვის სხვადასხვა ფუნქციით. ძირითადი გადატვირთვისაგან და მოკლე ჩართვისგან დაცვის გარდა, მას ასევე შეუძლია უზრუნველყოს გაჟონვისგან დაცვა, ძაბვისგან დაცვა, ძაბვისგან დაცვა და ა.შ. ტემპერატურის დაცვა, წყლის შეღწევის სიგნალიზაცია, რეგულირებადი დენი და ძაბვა. ეს დაცვები საშუალებას აძლევს RCBO-ს უზრუნველყოს სქემებისა და აღჭურვილობის უფრო სრულყოფილი დაცვა.

გაფრთხილება!

გაფრთხილება ნორმალური მდგომარეობა: მწვანე შუქი ჩართულია;

არანორმალური მდგომარეობა: შუქი გამორთულია

დამიწების მოთხოვნები:

აუცილებელია დარწმუნდეთ, რომ არსებობს შემომავალი დამიწების მავთული და დამიწების მავთული და დამიწების წინააღმდეგობა უნდა იყოს s 5Q!

განაცხადის სცენარი

ვინაიდან RCBO-ს აქვს დაცვის სხვადასხვა ფუნქცია, ის ხშირად გამოიყენება სქემებში, რომლებიც საჭიროებენ პირად უსაფრთხოებას, როგორიცაა ელექტრული სქემები განათებისთვის, სუსტი სიმძლავრე და ელექტრო მოწყობილობები სახლებში და საზოგადოებრივ ადგილებში. ამ ადგილებს ხშირად ახასიათებს წყალი და ტენიანობა, რამაც ადვილად შეიძლება გამოიწვიოს გაჟონვის შემთხვევები. გარდა ამისა, RCBO ასევე შეიძლება გამოყენებულ იქნას სამრეწველო ელექტრო სისტემებში, სადაც ადამიანის უსაფრთხოება წინაპირობაა, როგორიცაა პერიფერიული სინათლის კონტროლის სქემები, რადარის სისტემები და გეოლოგიური საძიებო ინსტრუმენტები.
