LC1-N ტიპის AC კონტაქტორი

LC1-N ტიპის AC კონტაქტორები შესაფერისია სქემებში AC 50Hz ან 60Hz, ძაბვები 660V (690V- მდე ზოგიერთ მოდელამდე) და დენებისაგან 95 ა მდე. იგი გამოიყენება გრძელი დისტანციებზე სქემების დასაკავშირებლად და დასაკავშირებლად, ასევე ხშირად დაწყებული და აკონტროლებს AC ძრავებს.

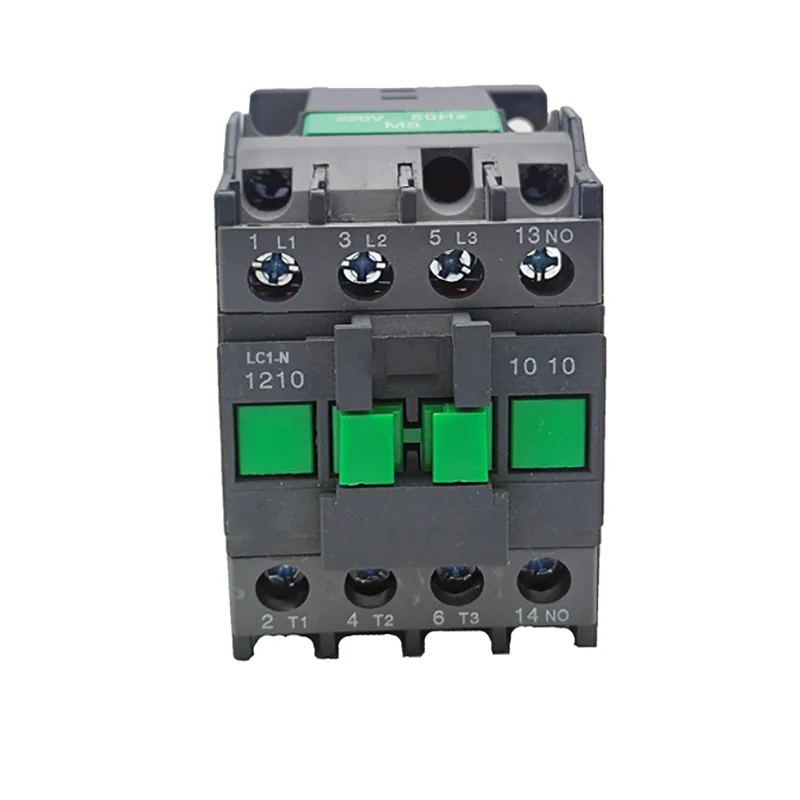

მოდელი:LC1-N1210

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ტიპი		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
შეფასებული სამუშაო მიმდინარე (ა)	AC3	9	12	18	25	32	40	50	65	80	95
შეფასებული სამუშაო მიმდინარე (ა)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ფაზის სტანდარტული დონის რეიტინგები ძრავები 50/60Hz ინკორდინაცია AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 ვ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
შეფასებული სითბოს დენი (ა)		20	20	32	40	50	60	80	80	125	125
ელექტრო ცხოვრება	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
ელექტრო ცხოვრება	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
მექანიკური ცხოვრება (x104)		1000	1000	1000	1000	800	800	800	800	600	600
კონტაქტების რაოდენობა	3p+არა					3p+nc+არა
კონტაქტების რაოდენობა	3p+NC					3p+nc+არა

სტრუქტურული თვისებები

მოდულური დიზაინი: LC1-N Type AC კონტაქტორი იღებს მოდულურ დიზაინს სრული ფუნქციის კომბინაციით, რაც მომხმარებლებისთვის მოსახერხებელია აირჩიონ და აერთიანონ თავიანთი საჭიროებების შესაბამისად.

ელექტრომაგნიტური სისტემა: ელექტრომაგნიტური კოჭისა და რკინის ბირთვის ჩათვლით, რომელიც კონტაქტორის მნიშვნელოვანი ნაწილია, მასზე ეყრდნობა კონტაქტების დახურვას და გათიშვას.

საკონტაქტო სისტემა: ძირითადი კონტაქტისა და დამხმარე კონტაქტის ჩათვლით. მთავარი კონტაქტი გამოიყენება ძირითადი წრის დასაკავშირებლად და დასაკავშირებლად და უფრო დიდი დენის გასაკონტროლებლად; დამხმარე კონტაქტი საკონტროლო წრეშია, რომ დააკმაყოფილოს სხვადასხვა საკონტროლო მეთოდების მოთხოვნები.

რკალის ჩაქრობის სისტემა: აღჭურვილია რკალის ჩაქრობის მოწყობილობით, ზოგადად, ნახევრად დახურული გრძივი ჭრილობის თიხის რკალის ჩაქრობის საფარით და აღჭურვილია ძლიერი მაგნიტური აფეთქების რკალის მიკროსქემით, რათა უზრუნველყოს თაღის მიერ წარმოქმნილი მიკროსქემის შესამცირებლად კონტაქტები საიმედოდ ჩაქრა, შეამციროს კონტაქტები.

ოპერაციის პრინციპი

როდესაც საკონტროლო წრე ენერგიულია, ელექტრომაგნიტური კოჭელი წარმოქმნის მაგნიტურ ველს, რომელიც იზიდავს რკინის ბირთვს კონტაქტების დახურვის მიზნით, რითაც აკავშირებს კომპრესორის მთავარ წრეს. როდესაც საკონტროლო წრე დე-ენერგიაა, მაგნიტური ველი ქრება, რკინის ბირთვი აღდგება გაზაფხულის მოქმედების ქვეშ, კონტაქტი გათიშულია, ხოლო კომპრესორის ძირითადი წრე ასევე გათიშულია.

ძირითადი ტექნიკური პარამეტრები

შეფასებული საკონტროლო ელექტრომომარაგების ძაბვა: მათ შორის 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V და სხვა ვარიანტები.

შეწოვის ძაბვა: ჩვეულებრივ (0.85 ~ 1.1) ჯერჯერობით შეფასებული კონტროლის მიწოდების ძაბვა.

გამოშვების ძაბვა: ჩვეულებრივ (0.2 ~ 0.75) ჯერჯერობით შეფასებული კონტროლის მიწოდების ძაბვა.

შეწოვის დრო: მოდელის მიხედვით, შეწოვის დრო მერყეობს, ჩვეულებრივ, 12 ~ 35 მმ -მდე.

გამოშვების დრო: კიდევ ერთხელ, გამოშვების დრო განსხვავდება მოდელის მიხედვით, ზოგადად 4 ~ 20ms.

ელექტრო ცხოვრება: AC-3 გამოყენების კატეგორიაში, ელექტრო ცხოვრება შეიძლება მილიონობითჯერ იყოს ასობით ათასიჯერ.

მექანიკური ცხოვრება: მექანიკური ცხოვრება, როგორც წესი, მილიონამდე 10 მილიონ ციკლშია.

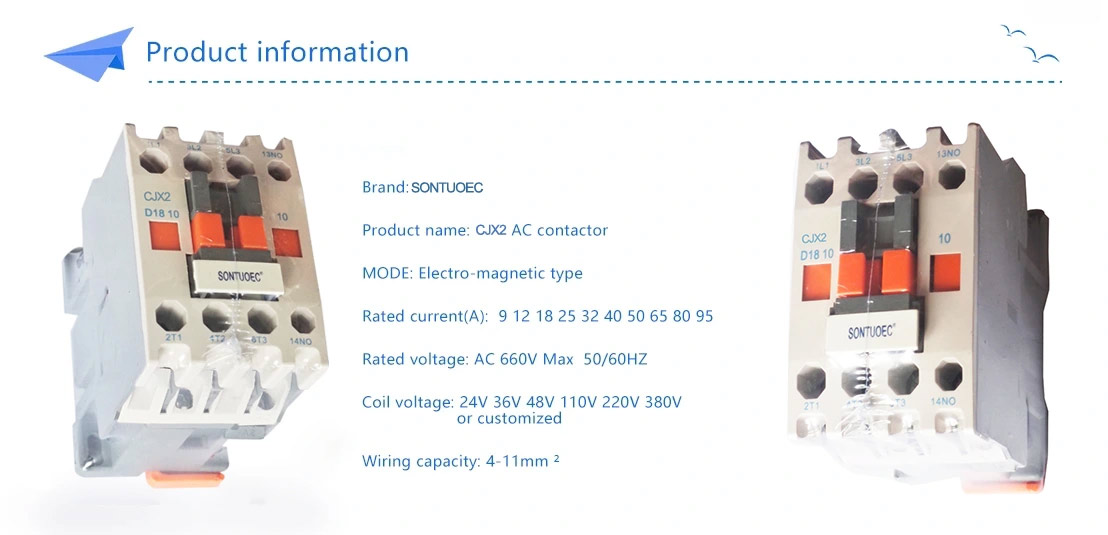

LC1- N Type AC Contactor
