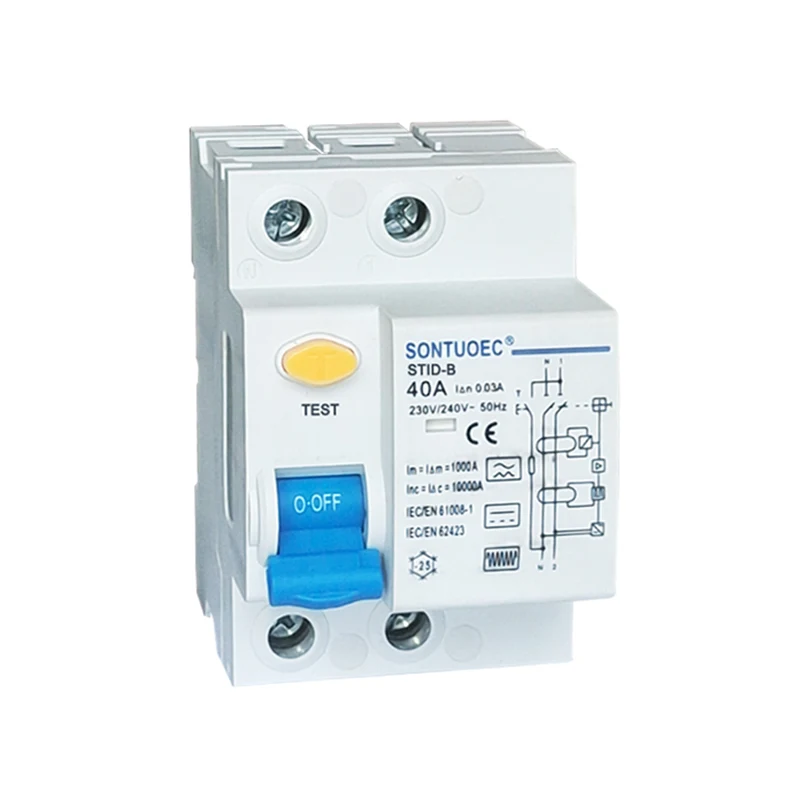

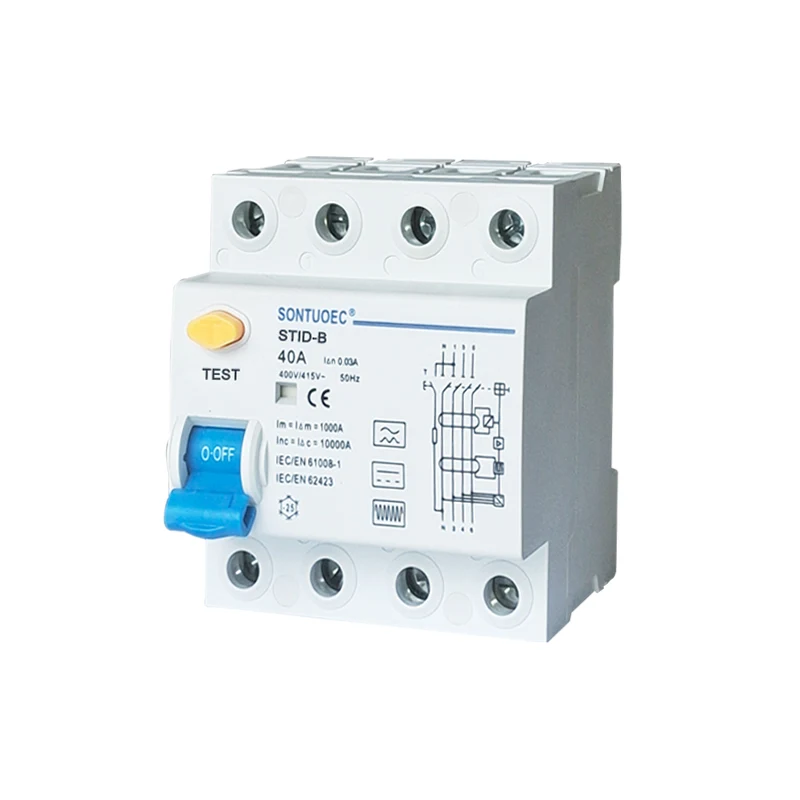

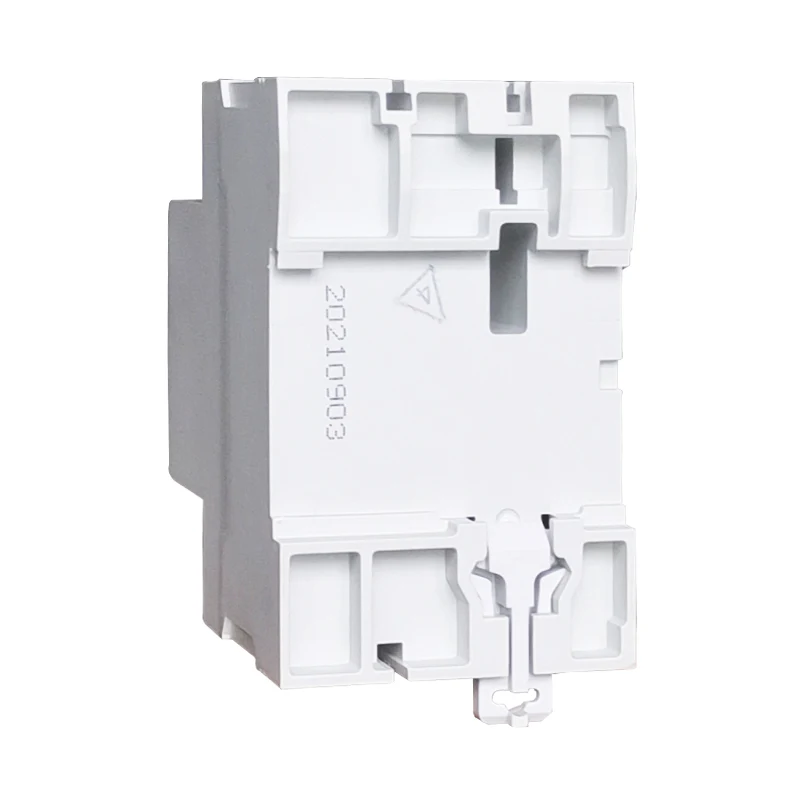

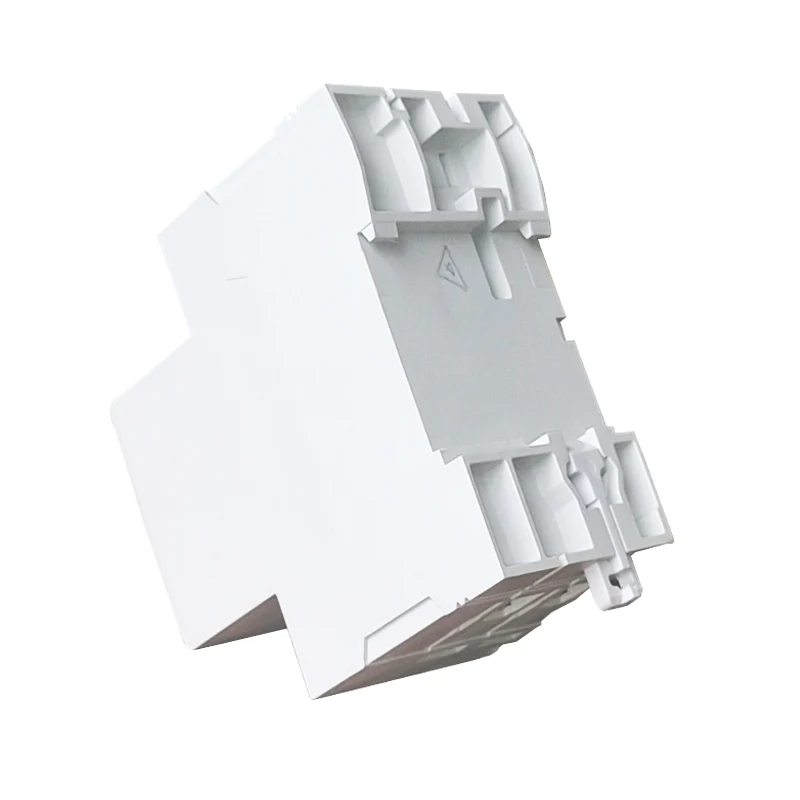

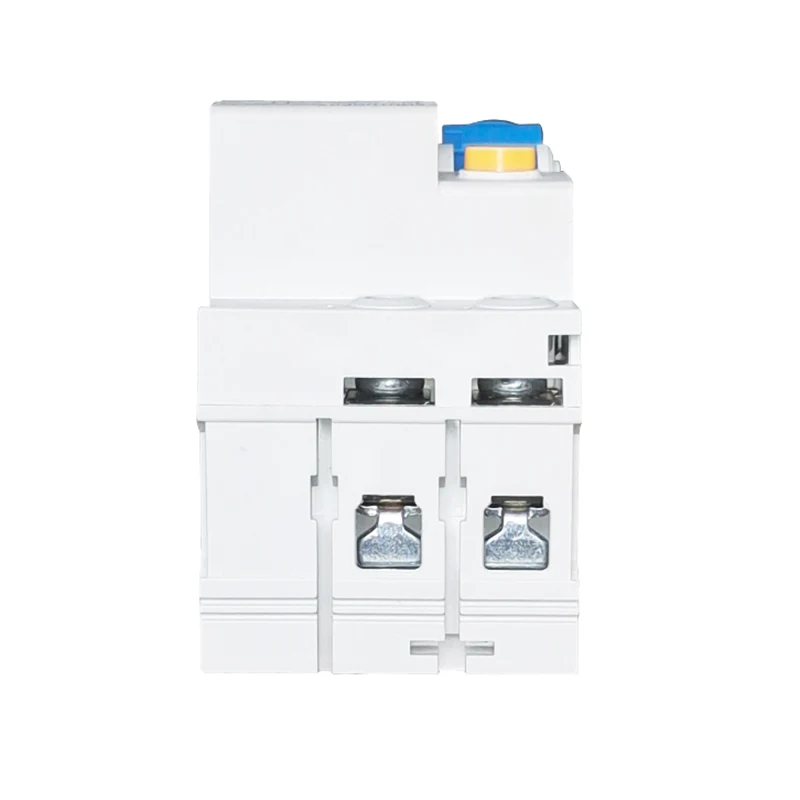

RCCB B მოდელის ნარჩენი მიმდინარე წრიული ამომრთველი

RCCB B მოდელის ნარჩენი მიმდინარე მიკროსქემის გამტარი იცავს სამ ფაზურ ქსელში არსებითი ხარვეზის დენის შემთხვევაში. ჩვეულებრივ გამოიყენება სადგურის, სამედიცინო აპარატების და ინსტრუმენტების, კონტროლერების და ცვალებადი სიჩქარის დრაივების, ღუმელის გადასახადებისა და ინვერტორების (DC) ... Stid-B Concllys IEC/EN61008-1 და EN6242324324242324232423 სტანდარტით.

მოდელი:STID-B

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ელექტრო ფუნქცია	სტანდარტი		IEC/EN62423 & IEC/EN61008-1
	ტიპი (დედამიწის გაჟონვის ტალღის ფორმა)		B
	შეფასებული მიმდინარე	A	25,40,63
	პოლონელები	P	1p+n, 3p+n
	შეფასებული ძაბვა UE	V	IP+N: 230/240V; 3P+N: 400/415V
	შეფასებული მგრძნობელობა i n	A	0.03,0.1,0.3
	საიზოლაციო ძაბვა UI	V	500
	შეფასებული ნარჩენი დამზადება და	A	500 (in = 25a/40a)
	გატეხვა სიმძლავრე მე მ	A	630 (in = 63a)
	მოკლე ჩართვა მიმდინარე I C	A	10000
	SCPD დაუკრავენ	A	10000
	შესვენების დრო I n	s	≤0.1
	შეფასებული სიხშირე	HZ	50
	შეფასებული იმპულსი გაუძლებს ძაბვას (1.2/5.0) UIMP	V	4000
მექანიკური თვისებები	დიელექტრიკული ტესტის ძაბვა Ind. ფრედ. 1 წუთისთვის	KV	2.5
	დაბინძურების ხარისხი		2
	ელექტრო ცხოვრება		2000
	Mechanicai iife		10000
	ხარვეზის მიმდინარე ინდიკატორი		დიახ
	დაცვის ხარისხი		IP20
	გარემოს ტემპერატურა (ყოველდღიური საშუალოდ 35)	ºC	-40 ~+55ºC
	შენახვის ტემპერატურა	ºC	-40 ~+70ºC

STID-B RCCB B მოდელის ნარჩენი მიმდინარე წრიული ამომრთველი შესაფერისია A ტიპის A და ასევე შესაფერისია DC ნარჩენების დენებისა, DC ნარჩენი დენებისა, რომლებიც შეიძლება წარმოიშვას მაკორექტირებელი სქემებიდან და მაღალი სიხშირის AC ნარჩენი დენებისაგან. იგი უზრუნველყოფს დაცვას სამფაზიანი ქსელებში უწყვეტი ხარვეზის დენების შემთხვევაში. STID-B ჩვეულებრივ გამოიყენება დატენვის სადგურების, სამედიცინო აღჭურვილობისა და ინსტრუმენტების, კონტროლერების და ცვლადი სიჩქარის დისკების, ბატარეების დამტენების და ინვერტორების (DC) სფეროებში. STID-B შეესაბამება IEC/EN61008 და IEC/EN62423 სტანდარტებს.

ძირითადი თვისებები

შეფასებული მიმდინარე: 40 ა, შესაფერისია უფრო დიდი მიმდინარე ელექტრო სისტემებისთვის.

გაჟონვის დაცვა: მაღალი მგრძნობელობითა და სიზუსტით, მას შეუძლია გამოავლინოს გაჟონვის დენი და შეწყვიტოს ელექტრომომარაგება ძალიან მოკლე დროში.

უსაფრთხოების შესრულება: შეესაბამება საერთაშორისო სტანდარტებს, როგორიცაა IEC/EN61008.1 და GB16916.1, პროდუქტის უსაფრთხოებისა და საიმედოობის უზრუნველსაყოფად.

განაცხადის ფარგლები: ფართოდ გამოიყენება სამრეწველო, კომერციულ, მაღალი დონის და სამოქალაქო შენობებში, რათა უზრუნველყოს ელექტრული სისტემის ყოვლისმომცველი დაცვა.

ოპერაციის პრინციპი

RCCB B მოდელის ნარჩენი მიმდინარე წრიული ამომრთველი ემყარება ნულოვანი თანმიმდევრობის მიმდინარე ტრანსფორმატორს. თითოეული გამტარობის ეტაპი გადის ნულოვანი თანმიმდევრობის მიმდინარე ტრანსფორმატორის საშუალებით, რომლის მეორადი მხარე უკავშირდება ელექტრომაგნიტურ დაკავებას. ნორმალურ პირობებში, ფაზის დენების ვექტორული თანხა ნულოვანი თანმიმდევრობის მიმდინარე ტრანსფორმატორის საშუალებით არის ნულოვანი, ამიტომ ტრანსფორმატორის საშუალებით ნაკადი ნულის ტოლია, მეორადი გამომავალი ძაბვა ასევე ნულოვანია, ხოლო მიკროსქემის ამომრთველი არ მოქმედებს. ამასთან, მას შემდეგ, რაც გაჟონვის დენი იზრდება და იწვევს მეორეხარისხოვანი გამომავალი ძაბვის გარკვეულ დონეზე ზრდას, ელექტრომაგნიტური განთავისუფლება ააქტიურებს, ოპერაციული მექანიზმის მოქმედებას ახდენს ელექტრომომარაგებასთან დაკავშირებულ კონტაქტებთან დაკავშირებით და გათიშავს, რითაც ახდენს გაჟონვის დაცვას.

შერჩევა და ინსტალაცია

შერჩევა: RCCB- ის არჩევისას უნდა იქნას მიღებული ისეთი პარამეტრები, როგორიცაა რეიტინგული ძაბვა, შეფასებული დენი, გაჟონვის მოქმედების მიმდინარე და ელექტრული სისტემის მოქმედების დრო. ასევე აუცილებელია შეარჩიოთ შესაფერისი RCCB საჭირო დაცვის ტიპის მიხედვით (მაგ. უშუალო კონტაქტის დაცვა ან არაპირდაპირი კონტაქტის დაცვა).

ინსტალაცია: RCCB უნდა იყოს დამონტაჟებული ელექტრო სისტემის შემომავალ ბოლოს ან ფილიალის ხაზზე, რათა უზრუნველყოს მთელი ელექტრო სისტემის ან კონკრეტული ფილიალის ხაზის სრული დაცვა. ინსტალაციის დროს, შესაბამისი სტანდარტები და კოდები უნდა დაფიქსირდეს მკაცრად, რათა უზრუნველყოს RCCB– ის სათანადო კავშირი და საიმედო მოქმედება.
