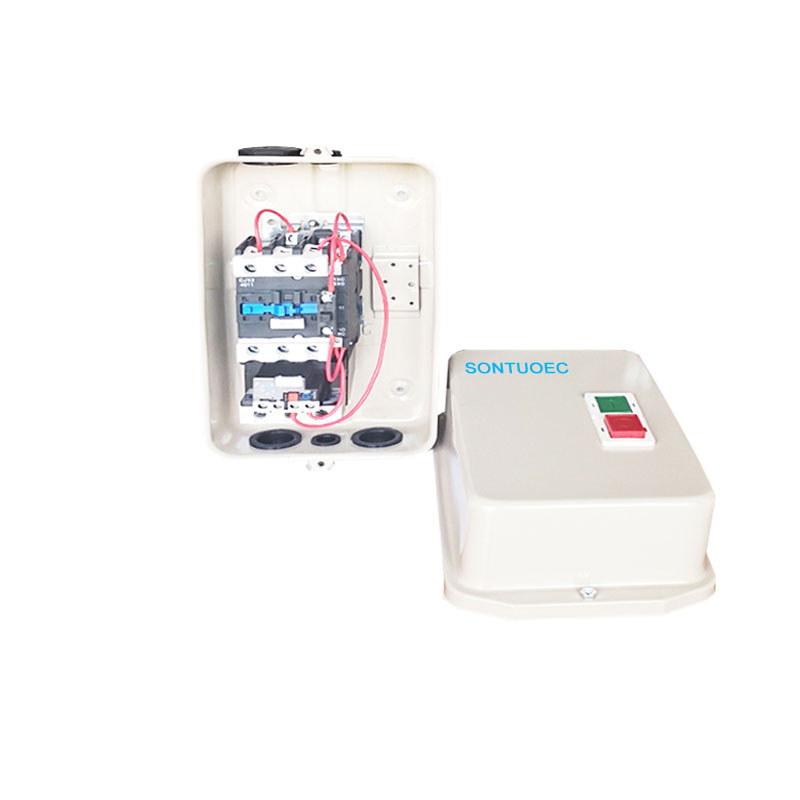

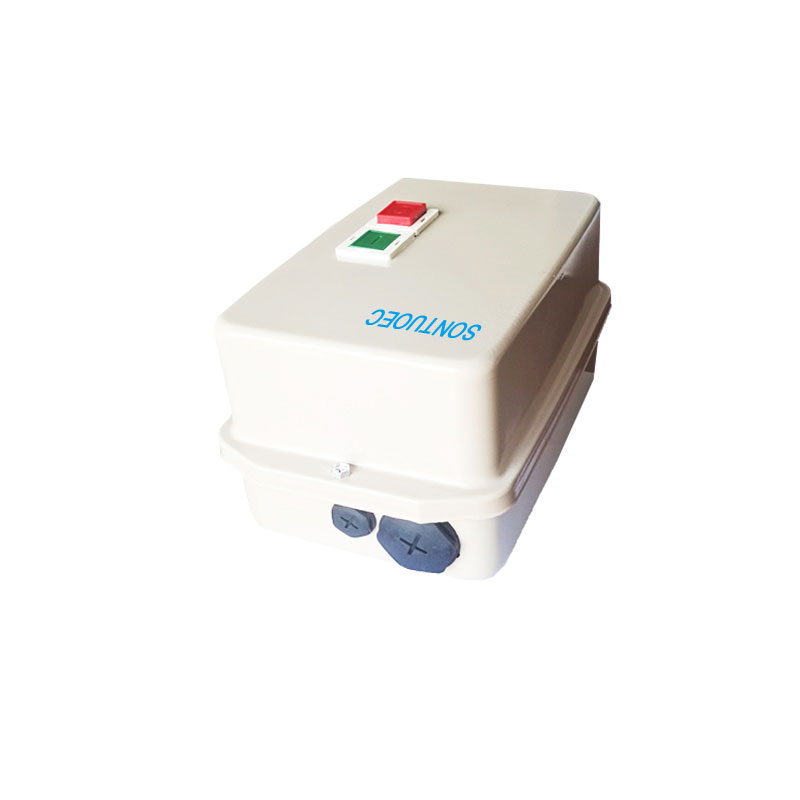

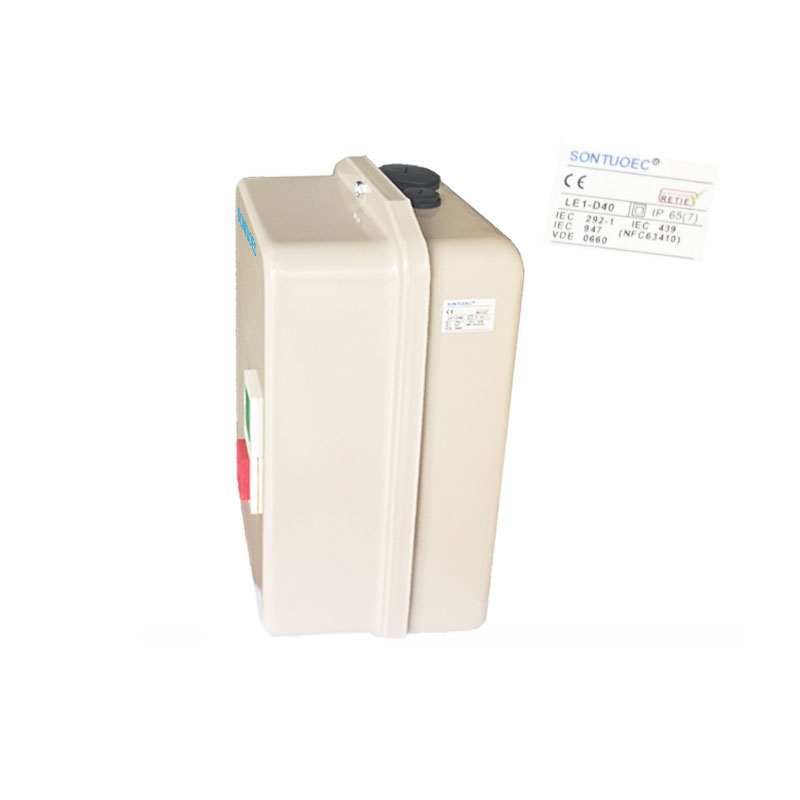

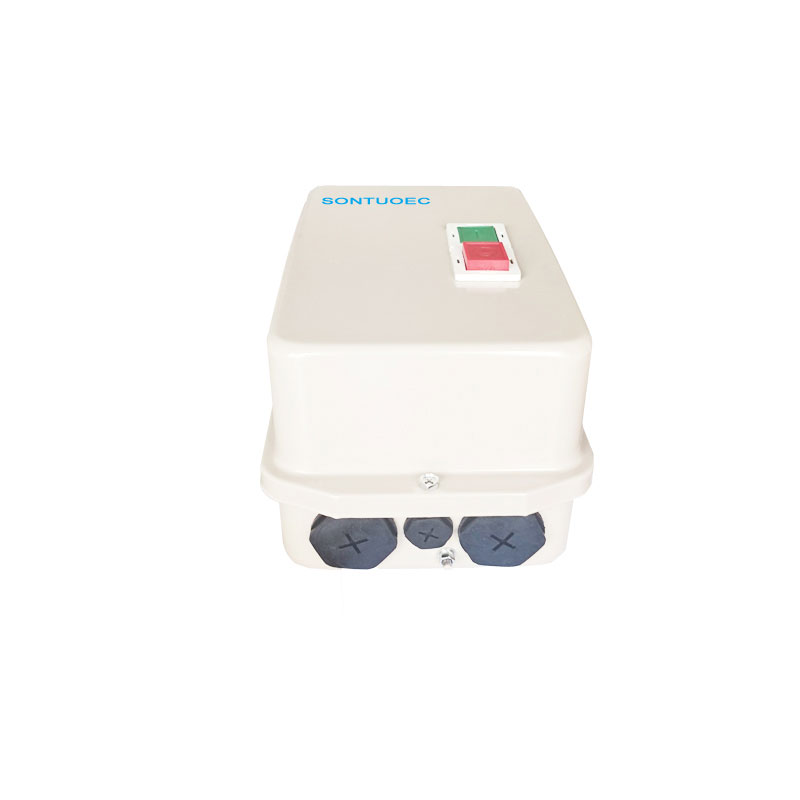

SLE1-D სერია მაგნიტური დამწყები

SLE1-D სერია მაგნიტური დამწყები არის ელექტრული კონტროლის მოწყობილობა, რომელიც მოქმედებს ელექტრომაგნიტური ძალის საშუალებით ელექტროძრავის დაწყების და შეჩერებით. იგი ჩვეულებრივ შეიცავს ელექტრომაგნიტურ კოჭას, რომელიც ენერგიის დროს აწარმოებს მაგნიტურ ველს, რომელიც იზიდავს რკინის ბირთვის მოძრაობას, რომელიც იწვევს კონტაქტების დახურვას ან დარღვევას ძრავის კონტროლის მისაღწევად.

მოდელი:SLE1-D

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

სპეციფიკაციები

პროდუქტის რეჟიმი No. და სპეციფიკური	SLE1-09 და 12	გაორმაგებული, დაცული TOLP429 (3) ან, F659 (4)
შემოღობილი ადგილი	SLE1-18 და 25	გაორმაგებული, დაცული TOLP427 (3) ან, F5577 (4)
	SLE1-32 და 95	მატალი, LP65 to 559
კონტროლი (2 ღილაკის ღილაკი დანართის საფარი)	SLE1-32 და 95	1 მწვანე დაწყების ღილაკი ‘1’, 1RED Stop/Teset Buttion "O"
კავშირები	SLE1-32 და 95	ელექტრო ენერგია და საკონტროლო რეცირკუტის კავშირები

ძირითადი ტექნიკური პარამეტრები:

ტიპი		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) REATED POWER (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) REATED POWER (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
RETED მიმდინარე (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
RETED მიმდინარე (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reted გათბობის დენი (ა)			25	32	40	50	60	80		125
Reted Insutaled მოცულობა (v) 660
Auxicary კონტაქტი AC-15	კონტაქტი	სტანდარტი	1 არა				1no+1nc
	RETED მიმდინარე (ა)	220V	1.6
	RETED მიმდინარე (ა)	380V	0.95
Suitabie თერმული რელეები		LR2D-105/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
დანართის ნიშანი		LP65

ოპერაციის პრინციპი

SLE1-D სერიის მაგნიტური შემქმნელის სამუშაო პრინციპი ემყარება ელექტრომაგნიტური ინდუქციის და ელექტრომაგნიტური ძალის ურთიერთქმედებას. როდესაც საკონტროლო ელექტრომომარაგება ენერგიულია, ელექტრომაგნიტური კოჭელი წარმოქმნის მაგნიტურ ველს, რომელიც იზიდავს რკინის ბირთვს გადაადგილებისა და დახურვისთვის, ხოლო ძრავა მიეწოდება ენერგიით და იწყებს მუშაობას. როდესაც საკონტროლო ელექტრომომარაგება ხდება ენერგიული, მაგნიტური ველი ქრება, რკინის ბირთვი აღდგება გაზაფხულის მოქმედების ქვეშ, კონტაქტები გატეხილია და საავტომობილო ჩერდება.

ტიპები და მახასიათებლები

არსებობს სხვადასხვა ტიპის SLE1-D მაგნიტური დამწყები, მაგალითად, პირდაპირი ონლაინ (DOL) SLE1-D მაგნიტური დამწყები, Star-Delta (Star-Delta) დამწყები, Autotransformer დამწყები და ა.შ. SLE1-D მაგნიტური დამწყებთათვის სხვადასხვა ტიპის სხვადასხვა ტიპებს აქვთ სხვადასხვა მახასიათებლები და გამოყენების ფარგლები.

1. DIRECT ON-LINE (DOL) SLE1-D მაგნიტური დამწყები:

მარტივი სტრუქტურა, დაბალი ღირებულება.

შესაფერისია მცირე ენერგიის ძრავების კონტროლის დაწყებისა და შეჩერებისათვის.

2. Star-Delta (Star-Delta) დამწყები:

ძრავის გაყვანილობის შეცვლით, იგი აცნობიერებს ძაბვის და დენის შემცირების მიზანს.

შესაფერისია საშუალო ელექტროენერგიის საწყისი კონტროლისთვის.

3.AUTOTRANSFORMER STARTER:

იყენებს ავტოტრანსფორმატორს ძრავის დაწყებისას ძაბვისა და დენის შესამცირებლად.

გამოიყენება მაღალი დენის ძრავის საწყისი კონტროლისთვის.

SLE1-D Series Magnetic Starter

განაცხადის სცენარები

SLE1-D მაგნიტური დამწყები ფართოდ გამოიყენება სხვადასხვა სამრეწველო და კომერციულ პროგრამებში, როგორიცაა წარმოება, მშენებლობა, სოფლის მეურნეობა და ტრანსპორტირება. ისინი გამოიყენება სხვადასხვა ტიპის ძრავების გასაკონტროლებლად, როგორიცაა სამფაზიანი ასინქრონული ძრავა, DC ძრავა და ა.შ., აღჭურვილობის ავტომატური წარმოებისა და დისტანციური მართვისთვის.
