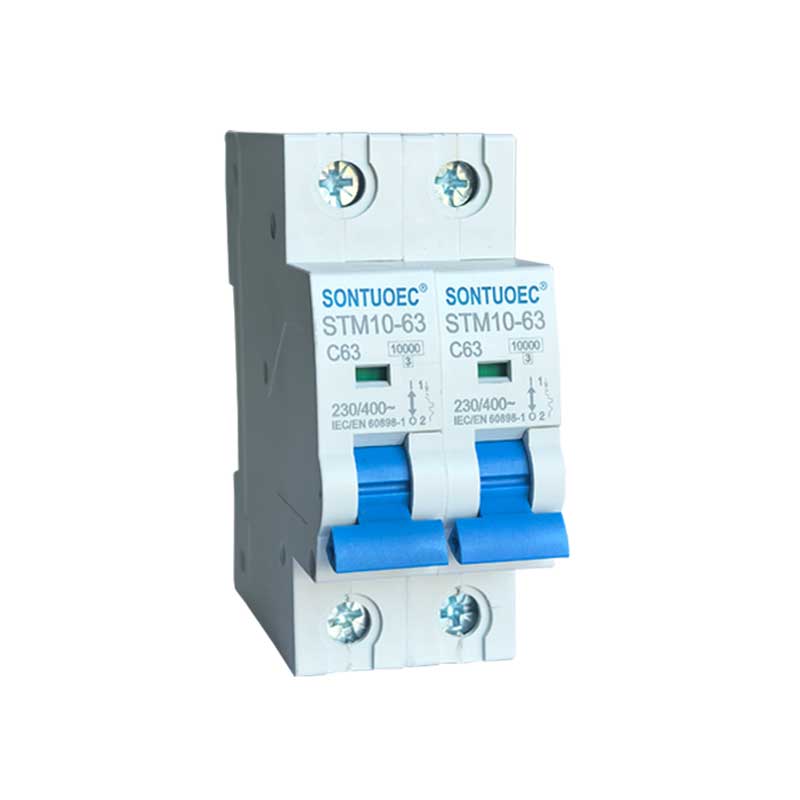

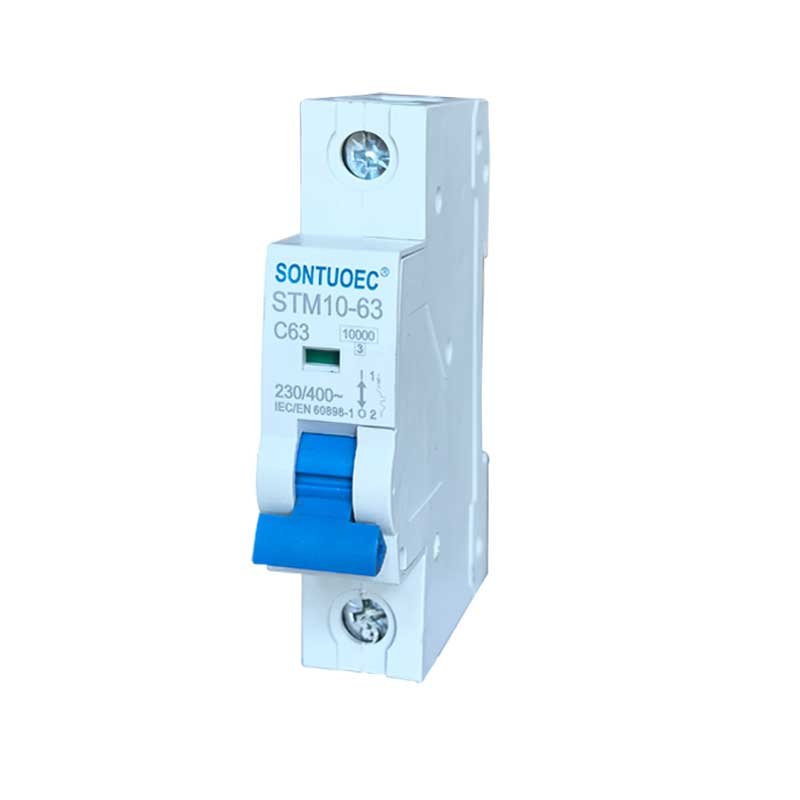

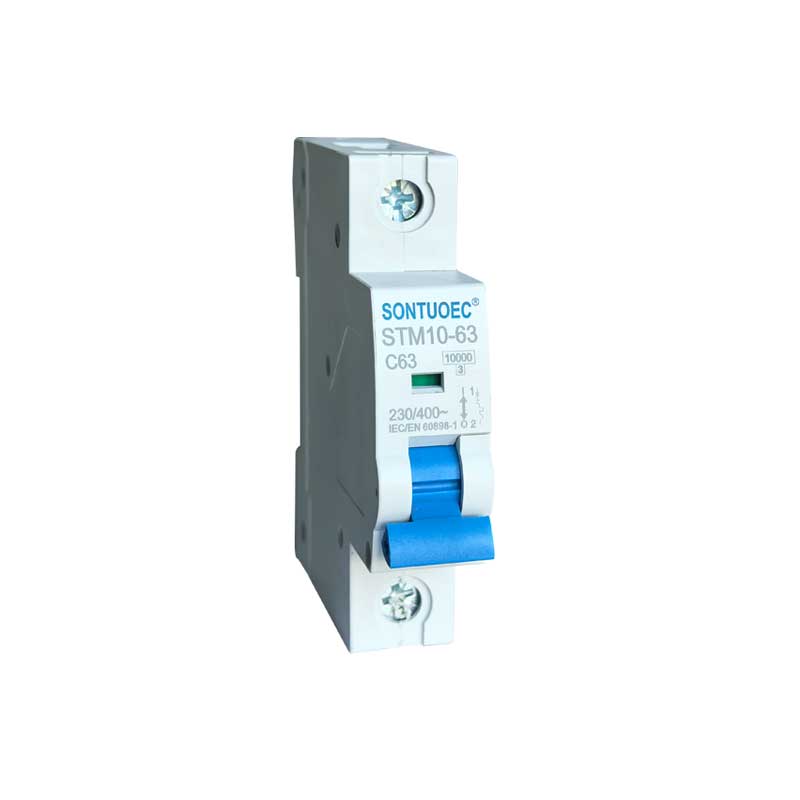

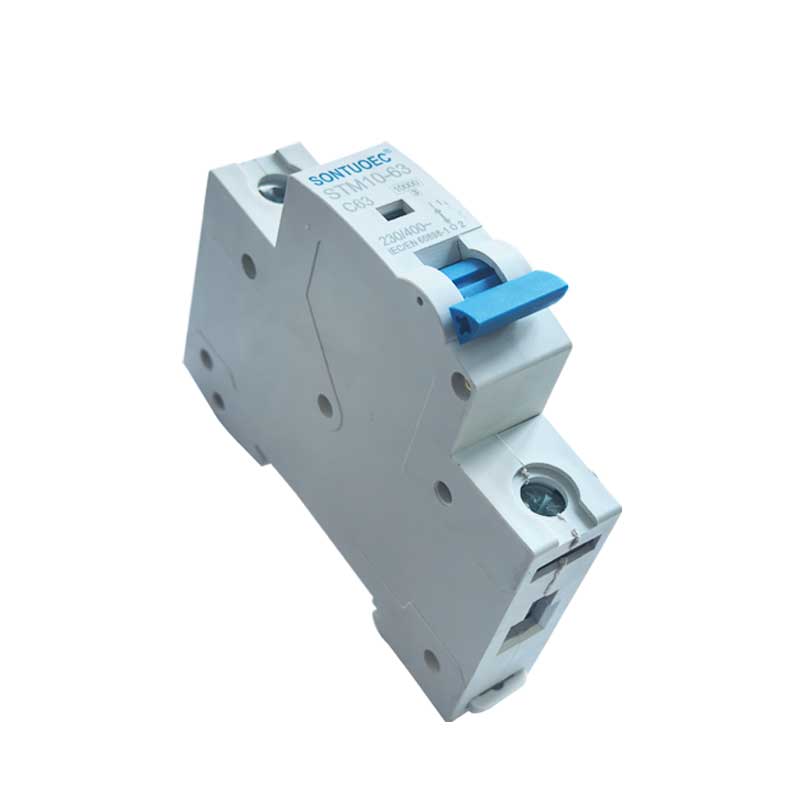

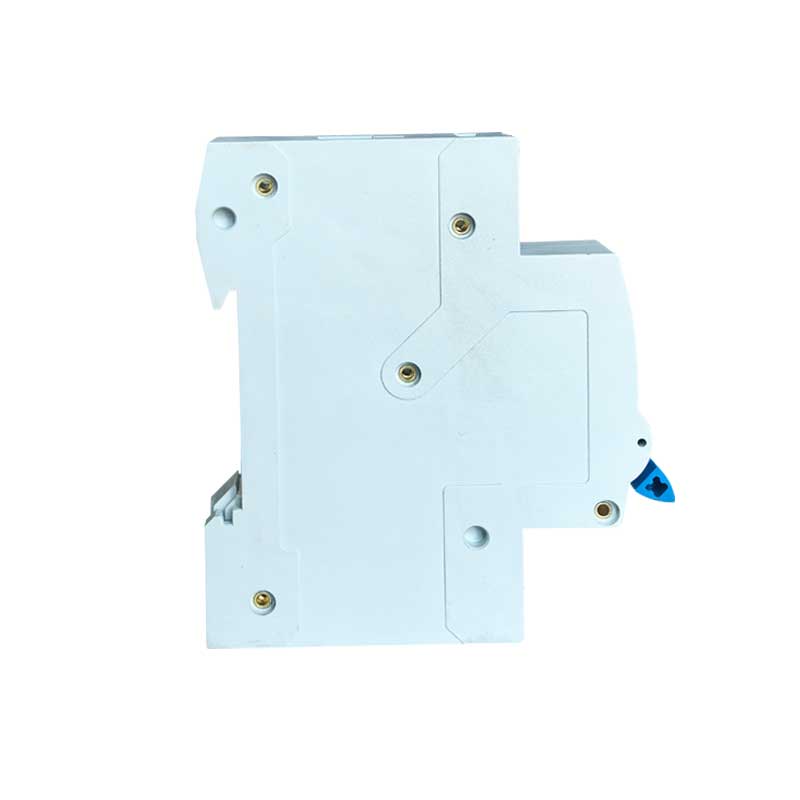

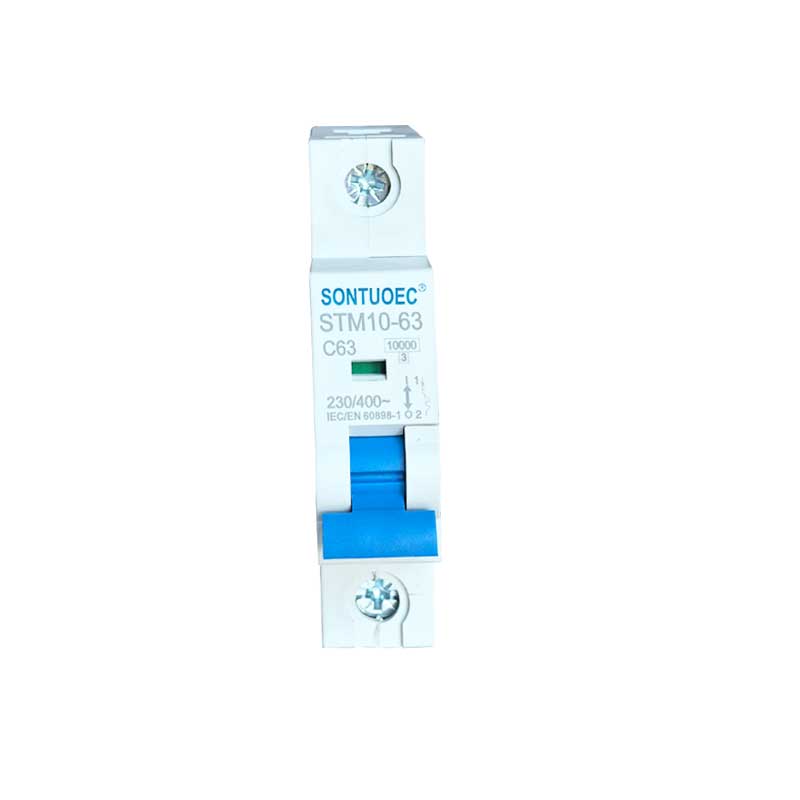

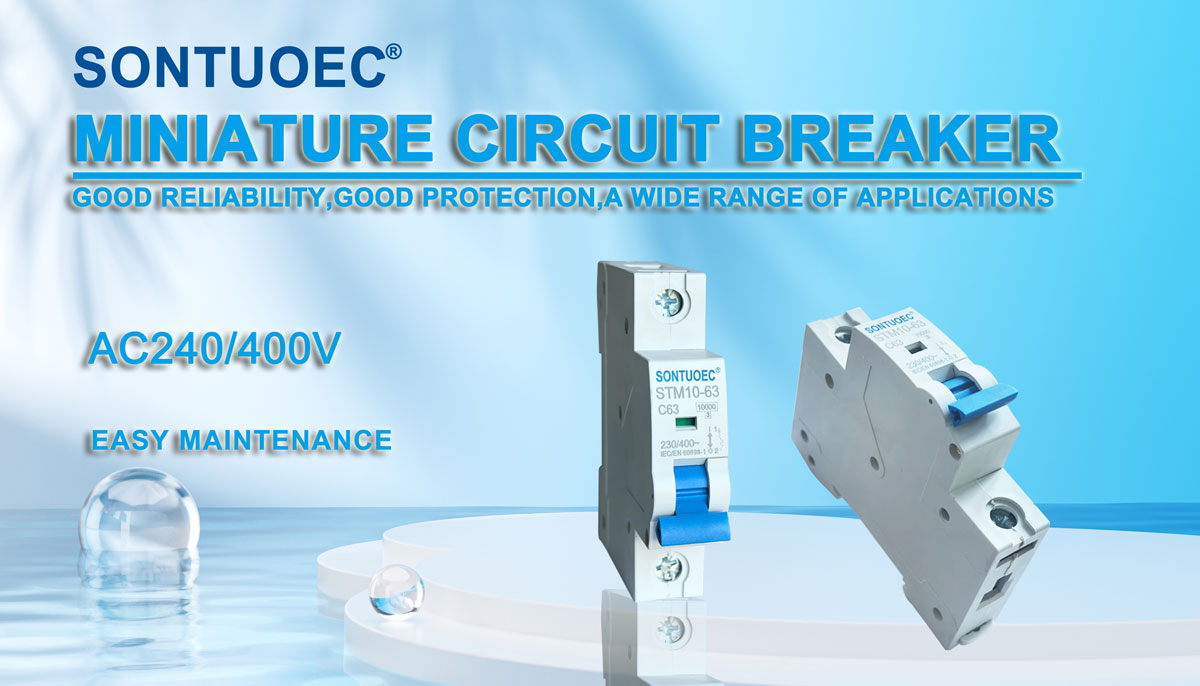

Sontuoec Factory Direct იყიდება MCB Stm10-63 Series 6ka მინიატურული ამომრთველი

SONTUOEC არის ერთ-ერთი ჩინელი მიმწოდებელი/მწარმოებელი, რომელიც სპეციალიზირებულია სხვადასხვა მცირე ელექტრო ტექნიკის წარმოებაში STM10-63 სერიის მაღალი მტვრევადი მინიატურული ამომრთველის მახასიათებლები: მოწინავე სტრუქტურა, საიმედო შესრულება, მაღალი გამანადგურებელი სიმძლავრე, ელეგანტური გარეგნობა და მისი გარსი და ნაწილები დამზადებულია დარტყმის წინააღმდეგობის მქონე მასალისგან, ძლიერი ცეცხლგამძლე თვისებით. ვარგისია 50 ან 60 სიხშირის, Ue 400V და ქვემოთ, Ui 63A და ქვემოთ ენერგოსისტემებისთვის. იგი ძირითადად გამოიყენება საოფისე შენობებში, საცხოვრებელ სახლებში, განათების, ელექტროენერგიის განაწილებისა და გადატვირთვისა და აღჭურვილობის მოკლე ჩართვის დასაცავად. ჩვეულებრივ, ის ასევე შეიძლება გამოყენებულ იქნას როგორც ელექტროენერგიის სისტემის არახშირი გადაცემა. ის შეესაბამება IEC60898.1 და GB10963.1 სტანდარტებს

მოდელი:STM10-63

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

სპეციფიკაციები:

	სტანდარტული		IEC/EN 60898-1
ელექტრო	რეიტინგული მიმდინარე In	A	1,2,4,6,10,16,20,25,32,40,50,63A
თვისებები	პოლონელები	P	1,2,3,4
	ნომინალური ძაბვა Ue	V	AC 230, 400
	საიზოლაციო ძაბვა Ui	V	500
	რეიტინგული სიხშირე	ჰც	50/60
	რეიტინგული გატეხვის უნარი	A	3000, 4500, 6000
	რეიტინგული იმპულსური გამძლეობის ძაბვა (1.2/50)Uimp	V	4000
	დიელექტრიკული საცდელი ძაბვა ინდ.სიხშირეზე 1 წთ	კვ	2
	დაბინძურების ხარისხი		2
	თერმო-მაგნიტური გათავისუფლების მახასიათებელი		B, C, D
მექანიკური	ელექტრო სიცოცხლე	t	4000
თვისებები	მექანიკური სიცოცხლე	t	10000
	დაცვის ხარისხი		IP20
	საორიენტაციო ტემპერატურა დასაყენებლად	ºC	30
	თერმული ელემენტისგან	ºC	30
	გარემოს ტემპერატურა	ºC	-5~+40(სპეციალური აპლიკაცია გთხოვთ იხილეთ
	(დღიური საშუალო ≤35ºC)	ºC	ტემპერატურის კომპენსაციის კორექტირება)
	შენახვის ტემპერატურა	ºC	-25~+70

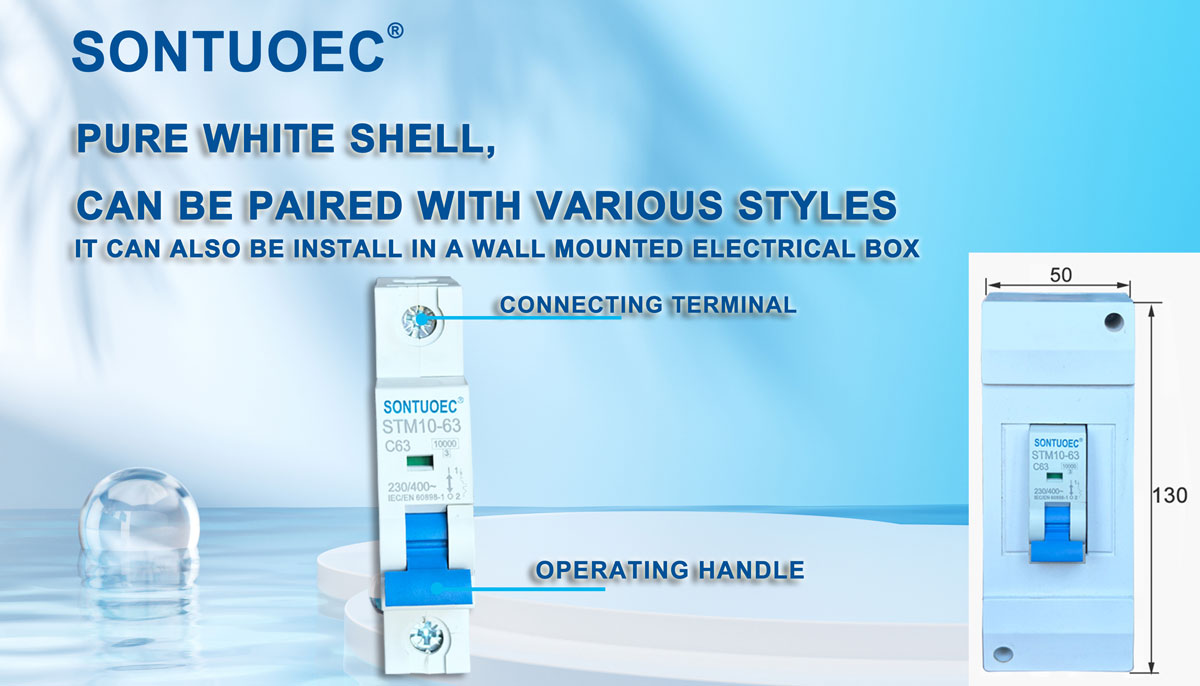

ინსტალაცია	ტერმინალის კავშირის ტიპი		საკაბელო/პინის ტიპის ავტობუსები
	ტერმინალის ზომა ზედა/ქვედა კაბელისთვის	მმ2	25
	ტერმინალის ზომა ზედა/ქვედა კაბელისთვის	AWG	3 №18
	თერმინალის ზომა ზედა/ქვედა სამარშრუტო ტაქსებისთვის	მმ2	25
	თერმინალის ზომა ზედა/ქვედა სამარშრუტო ტაქსებისთვის	AWG	3 №18
	გამკაცრების ბრუნვა	N*m	2
	გამკაცრების ბრუნვა	In-lbs	18
	მონტაჟი		DIN ლიანდაგზე EN 60715(35მმ) სწრაფი სამაგრი მოწყობილობის საშუალებით
	კავშირი		ზემოდან და ქვემოდან

STM10-63 მინიატურული ამომრთველის ძირითადი ფუნქციები

1. გადატვირთვისაგან დაცვა: როდესაც წრეში დენი აჭარბებს MCB-ის ნომინალურ მნიშვნელობას, STM10-63 მინიატურული ამომრთველი ავტომატურად გათიშავს წრეს განსაზღვრულ დროში, რათა თავიდან აიცილოს წრედის და აღჭურვილობის გადახურება.

2. მოკლე ჩართვისგან დაცვა: როდესაც ჩართვაში ხდება მოკლე შერწყმა, STM10-63 მინიატურული ჩართვის ამომრთველი დაუყოვნებლივ გათიშავს წრეს, რათა თავიდან აიცილოს მოკლე შერთვის დენის დაზიანება მიკროსქემისა და აღჭურვილობისგან.

3. გაჟონვისგან დაცვა (ზოგიერთ MCB-ს აქვს ეს ფუნქცია): გაჟონვისგან დაცვის მქონე MCB-ებისთვის, როდესაც წრეში არის გაჟონვა, STM10-63 მინიატურული ამომრთველი სწრაფად გაწყვეტს წრეს პირადი უსაფრთხოების დასაცავად.

MCB-ების მუშაობის პრინციპი

MCB ჩვეულებრივ შეიცავს თერმულ მაგნიტურ ან ელექტრონულ მოგზაურობის დეტექტორს შიგნით, რომელიც გამოიყენება წრეში დენის ცვლილებების დასადგენად. როდესაც დენი არანორმალურია, დამრტყმელი ააქტიურებს MCB-ის გამორთვის მექანიზმს, რის გამოც STB1-63 მინიატურული ამომრთველი სწრაფად წყვეტს წრედს.

1. თერმული მაგნიტური დამრტყმელი: ის იყენებს გამომუშავებულ სითბოს, როდესაც დენი გადის გამტარში, რათა გამოიწვიოს გამორთვა. როდესაც დენი ძალიან დიდია, გამტარი თბება, რაც იწვევს თერმული მაგნიტური დამრტყმელის შიგნით ბიმეტალის მოხრას, რითაც ააქტიურებს გამორთვის მექანიზმს.

2.ელექტრონული დამრტყმელი: ის იყენებს ელექტრონულ კომპონენტებს მიმდინარე ცვლილებების აღმოსაჩენად და გამორთვის მექანიზმის მოქმედების გასაკონტროლებლად. როდესაც გამოვლენილია არანორმალური დენი, ელექტრონული დამრტყმელი აგზავნის სიგნალს გამორთვის მექანიზმზე, რომ გათიშოს წრე.

MCB-ის გამოყენების სცენარები

MCBs ფართოდ გამოიყენება ელექტრო სისტემებში საცხოვრებელ, კომერციულ და სამრეწველო ადგილებში, რათა დაიცვან სქემები და აღჭურვილობა არანორმალური დენებისაგან გამოწვეული დაზიანებისგან. ისინი, როგორც წესი, დამონტაჟებულია სადისტრიბუციო ყუთებში, კომუტატორებში ან საკონტროლო კაბინეტებში და გამოიყენება როგორც მიკროსქემის მთავარი გადამრთველი ან განშტოება.

MCB-ების შერჩევა და მონტაჟი

1. შერჩევა: MCB-ების არჩევისას, თქვენ უნდა გაითვალისწინოთ ისეთი ფაქტორები, როგორიცაა მიკროსქემის ნომინალური დენი, ძაბვის დონე, დაცვის მახასიათებლები და საჭიროა თუ არა გაჟონვისგან დაცვა. ასევე მნიშვნელოვანია იმის უზრუნველყოფა, რომ შერჩეული STB1-63 მინიატურული ამომრთველი შეესაბამება ელექტრო უსაფრთხოების ადგილობრივ სტანდარტებსა და რეგულაციებს.

2. მონტაჟი: STB1-63 მინიატურული ამომრთველი უნდა იყოს დაყენებული მშრალ, ვენტილირებად გარემოში კოროზიული აირებისგან და უზრუნველვყოთ მისი სწორად და უსაფრთხოდ დამაგრება. ინსტალაციის დროს უნდა დაიცვან შესაბამისი ელექტრული უსაფრთხოების წესები და ექსპლუატაციის პროცედურები.
