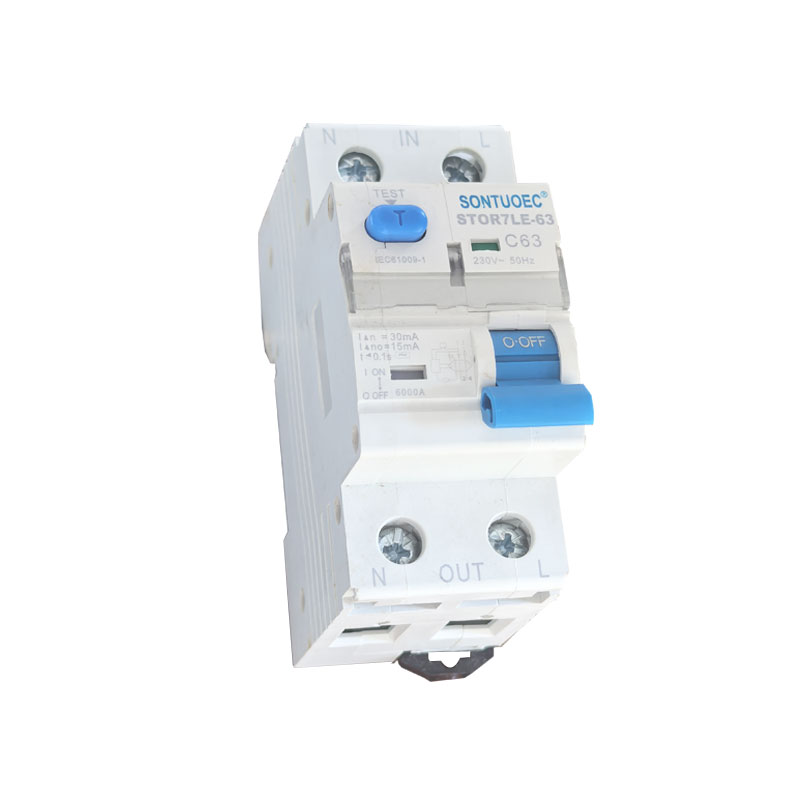

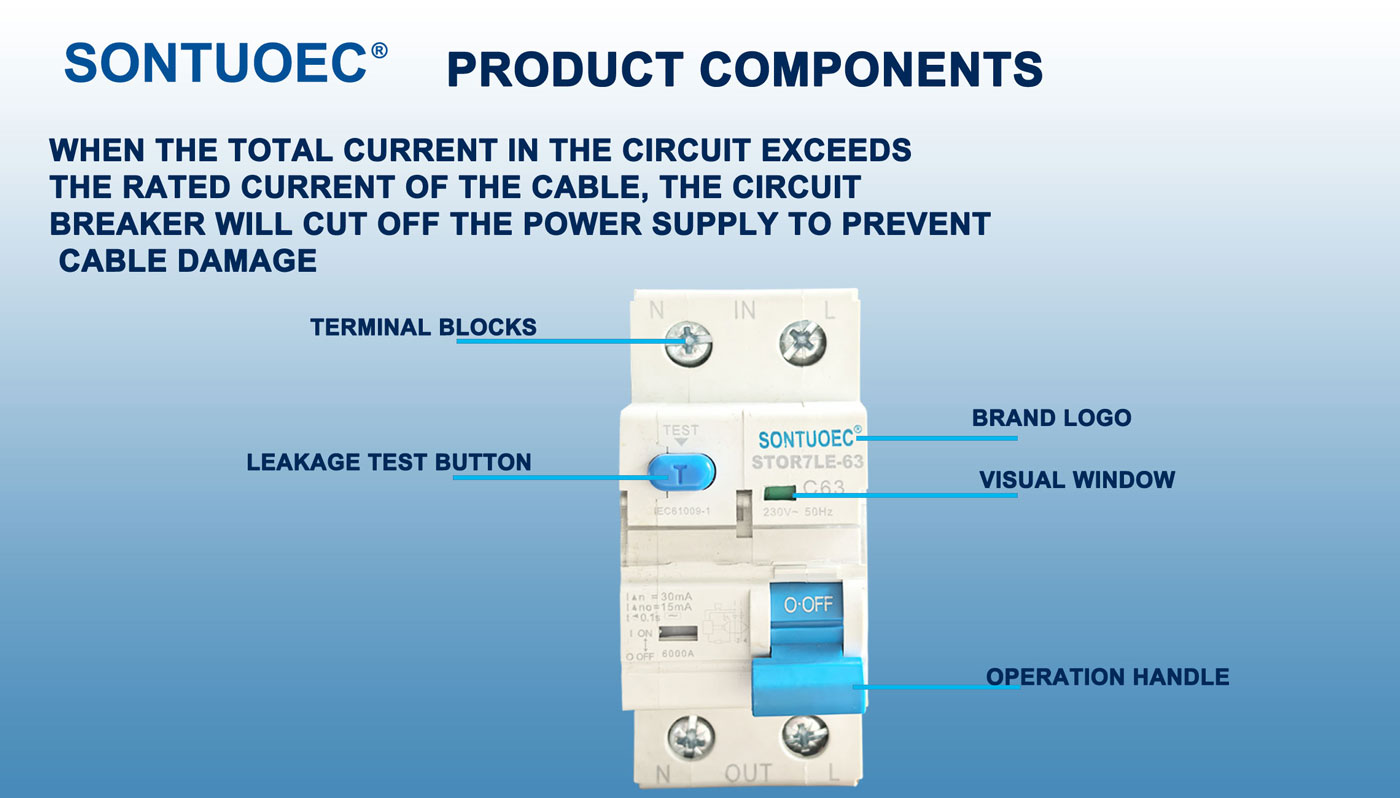

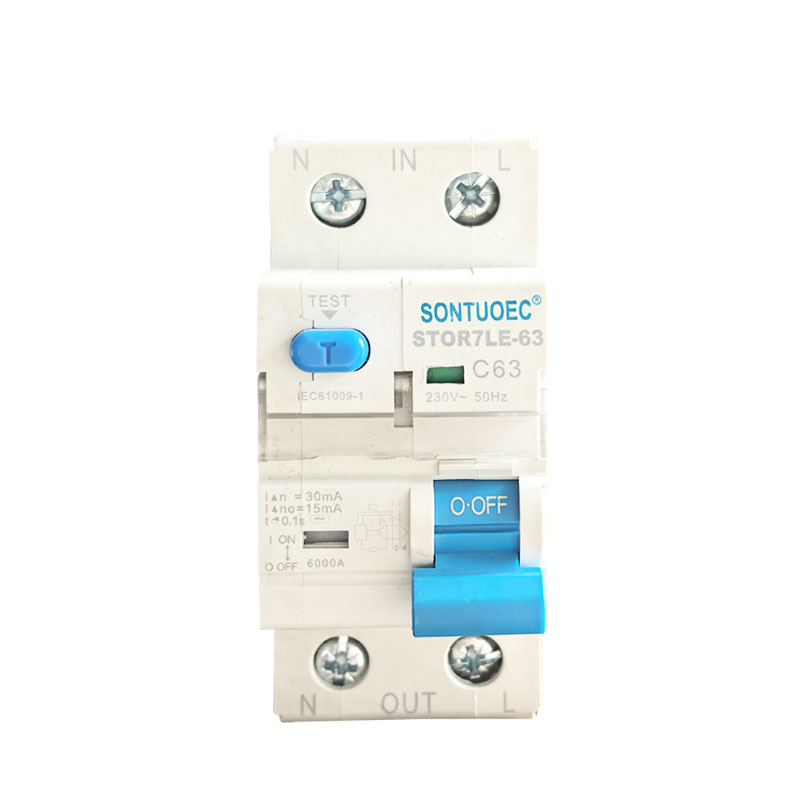

Sontuoec Stro7le-63 მცირე გაჟონვისგან დამცავი ამომრთველი RCBO

SONTUOEC არის ერთ-ერთი ჩინელი მომწოდებელი/მწარმოებელი, რომელიც სპეციალიზირებულია სხვადასხვა მცირე ელექტრო ტექნიკის წარმოებაში STRO7LE-63 RCBO გამოიყენება ერთფაზიანი რეზიდენციის წრეში AC 50/60Hz, ნომინალური ძაბვა 240V და მისი თვითდაცვა მაქსიმალურ მოკლე ჩართვის დენამდე. მას შეუძლია დაიცვას სამოქალაქო ელექტრონული წრე გადატვირთვისა და მოკლე ჩართვისგან. ამ პროდუქტს აქვს უპირატესობები მცირე მოცულობის, მაღალი მსხვრევადი სიმძლავრისა და ცოცხალი მავთულის გათიშვის დროს, ასევე იცავს ადამიანს ელექტრო შოკისაგან, როდესაც ცოცხალი მავთულის საპირისპირო მიერთება ხდება. და ის შეესაბამება IEC 61009-1 სტანდარტს.

მოდელი:STRO7LE-63

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

სპეციფიკაციები:

სანდარდი			IEC/EN 61009-1
ელექტრო	ტიპი (დედამიწის გაჟონვის ტალღის შეგრძნება)		ელექტრონული ტიპი
თვისებები	რეიტინგული მიმდინარე In	A	და, და
	პოლონელები	P	1P+N
	ნომინალური ძაბვა	V	AC 230
	რეიტინგული მიმდინარეობა:		6,10,16,20,25,32,40A
	შეფასებული მგრძნობელობა I△n	A	0.01,0.03,0.1,0.3,0.5
	საიზოლაციო ძაბვა Ui	V	250
	რეიტინგული ნარჩენი დამზადება და	A	500
	მსხვრევადი სიმძლავრე I△მ	A	500
	მოკლე შერთვის დენი I△c	A	45 006 000
	რეიტინგული სიხშირე	ჰც	50/60
	დაბინძურების ხარისხი		2
მექანიკური	ელექტრო სიცოცხლე	t	4000
თვისებები	მექანიკური სიცოცხლე	t	10000
	დაცვის ხარისხი		IP20
	გარემოს ტემპერატურა	ºC	-25~+40
	(დღიური საშუალო ≤35ºC)	ºC	-25~+40
	შენახვის ტემპერატურა	ºC	-25~+70
ინსტალაცია	ტერმინალის კავშირის ტიპი		კაბელი/U-ტიპის ავტობუსი/პინის ტიპის ავტობუსები
	ტერმინალის ზომა ზედა/ქვედა კაბელისთვის	მმ2	25
	ტერმინალის ზომა ზედა/ქვედა კაბელისთვის	AWG	18 მაისი
	ტერმინალის ზომა ზედა/ქვედა ავტობუსისთვის	მმ2	25
	ტერმინალის ზომა ზედა/ქვედა ავტობუსისთვის	AWG	18 მარტი
	მონტაჟი		DIN ლიანდაგზე EN 60715(35მმ) სწრაფი სამაგრი მოწყობილობის საშუალებით
	კავშირი		ზემოდან და ქვემოდან

STRO7LE-63 RCBO-ს ძირითადი ფუნქციები

დაცვა გადატვირთვისაგან: როდესაც წრეში დენი აღემატება STRO7LE-63 RCBO-ს ნომინალურ მნიშვნელობას, ის ავტომატურად გათიშავს წრედს განსაზღვრულ დროში, რათა თავიდან აიცილოს მიკროსქემის და აღჭურვილობის გადახურება, რითაც თავიდან აიცილებს ხანძარსა და დაზიანებას.

მოკლე ჩართვის დაცვა: როდესაც მოკლე ჩართვა ხდება წრედში, STRO7LE-63 RCBO სწრაფად გათიშავს წრედს, რათა თავიდან აიცილოს მოკლე ჩართვის დენი მიკროსქემისა და მოწყობილობებისთვის სერიოზული ზიანის მიყენებისგან.

გაჟონვისგან დაცვა: STRO7LE-63 RCBO-ს შეუძლია აღმოაჩინოს ნარჩენი დენი (ანუ, გაჟონვის დენი) წრეში. როდესაც ნარჩენი დენი გადააჭარბებს დადგენილ ზღვარს, STRO7LE-63 RCBO გათიშავს წრეს ძალიან მოკლე დროში, რათა თავიდან აიცილოს ელექტროშოკი და ელექტრო ხანძარი.

STRO7LE-63 RCBO-ს მუშაობის პრინციპი

STRO7-40 RCBO შეიცავს შიდა თერმულ მაგნიტურ ტრიპ დეტექტორს (გადატვირთვისა და მოკლე ჩართვის დაცვისთვის) და ნარჩენი დენის დეტექტორს (გაჟონვისგან დაცვისთვის). როდესაც წრეში დენი ან ნარჩენი დენი არანორმალურია, შესაბამისი დამრტყმელი ააქტიურებს STRO7-40 RCBO-ს გამორთვის მექანიზმს, რაც მას სწრაფად წყვეტს წრედს.

1. თერმული მაგნიტური გამშვები: ის იყენებს სითბოს და მაგნიტურ ველს, რომელიც წარმოიქმნება გამტარში დენის გავლისას, გამორთვის გასააქტიურებლად. როდესაც დენი ძალიან მაღალია, გამტარი თბება და წარმოქმნის მაგნიტურ ველს, რის შედეგადაც ბიმეტალი თერმული მაგნიტური დამრტყმელში იხრება ან მაგნიტი იზიდავს რკინის ბირთვს, რითაც ააქტიურებს გამორთვის მექანიზმს.

2. ნარჩენი დენის დეტექტორი: ის იყენებს ნულოვანი მიმდევრობის დენის ტრანსფორმატორს წრეში ნარჩენი დენის გამოსავლენად. როდესაც ნარჩენი დენი გადააჭარბებს დადგენილ ზღურბლს, ნარჩენი დენის დეტექტორი გაუგზავნის სიგნალს გამორთვის მექანიზმს წრედის გათიშვის მიზნით.

STRO7LE-63 RCBO-ს მახასიათებლები

მრავალფუნქციური ინტეგრაცია: STRO7LE-63 RCBO აერთიანებს გადატვირთვისაგან, მოკლე ჩართვისა და გაჟონვისგან დაცვის ფუნქციებს, რაც ამარტივებს ელექტრული სისტემების დიზაინსა და მონტაჟს.

მაღალი მგრძნობელობა: STRO7LE-63 RCBO-ებს შეუძლიათ სწრაფად აღმოაჩინონ და შეწყვიტონ არანორმალური და ნარჩენი დენები წრეში, რაც უზრუნველყოფს საიმედო დაცვას.

მარტივი ინსტალაცია და შენარჩუნება: STRO7LE-63 RCBO ჩვეულებრივ მოდულირებულია მარტივი ინსტალაციისა და მოვლისთვის.

მაღალი უსაფრთხოება: STRO7-40 RCBO-ები მკაცრად შემოწმებული და სერტიფიცირებულია მაღალი უსაფრთხოებისა და საიმედოობისთვის, ელექტრო სისტემების უსაფრთხო მუშაობის უზრუნველსაყოფად.

STRO7LE-63 RCBO-ს გამოყენების სცენარები

STRO7LE-63 RCBO ფართოდ გამოიყენება ელექტრულ სისტემებში საცხოვრებელ, კომერციულ და სამრეწველო სექტორებში, განსაკუთრებით ისეთებში, რომლებიც საჭიროებენ ერთდროულ გადატვირთვას, მოკლე ჩართვისა და მიწის გაჟონვის დაცვას. ისინი, როგორც წესი, დამონტაჟებულია სადისტრიბუციო ყუთებში, კომუტატორებში ან საკონტროლო კაბინეტებში, რათა დაიცვან სქემები და აღჭურვილობა არანორმალური დენითა და ძაბვით გამოწვეული დაზიანებისგან და ელექტროშოკის თავიდან ასაცილებლად.
