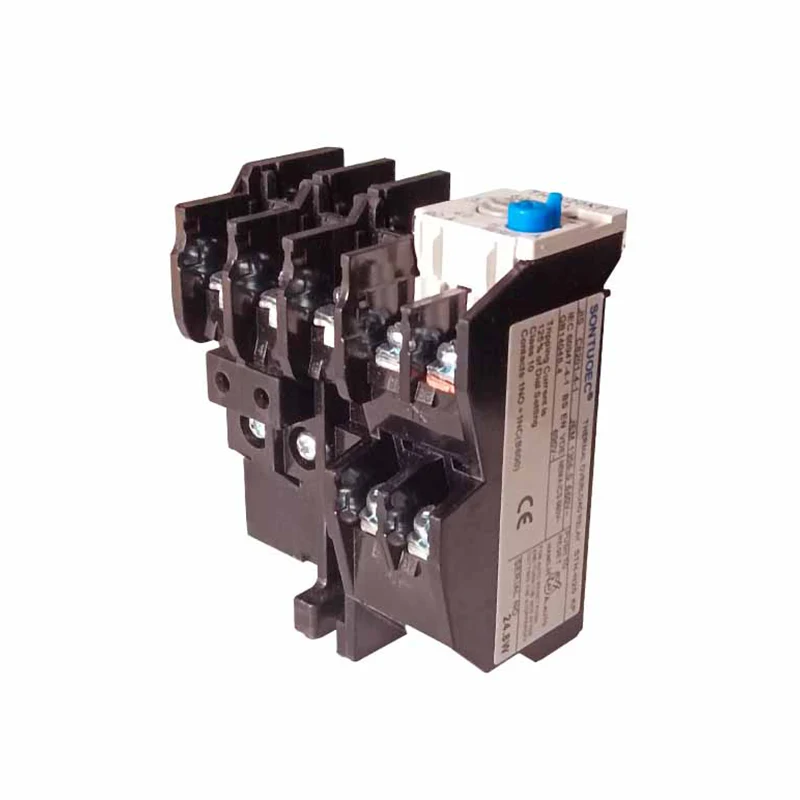

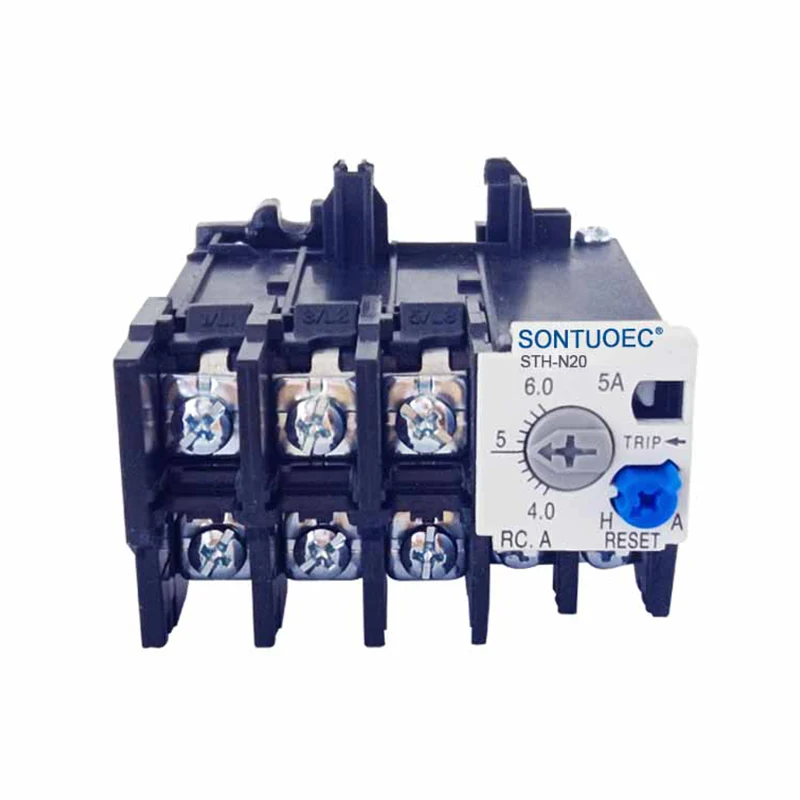

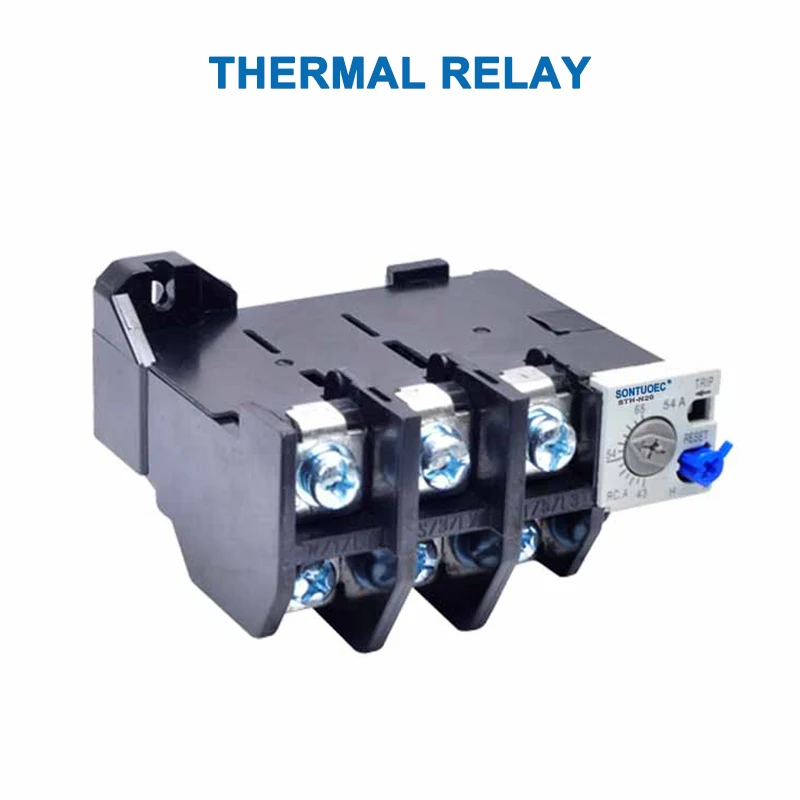

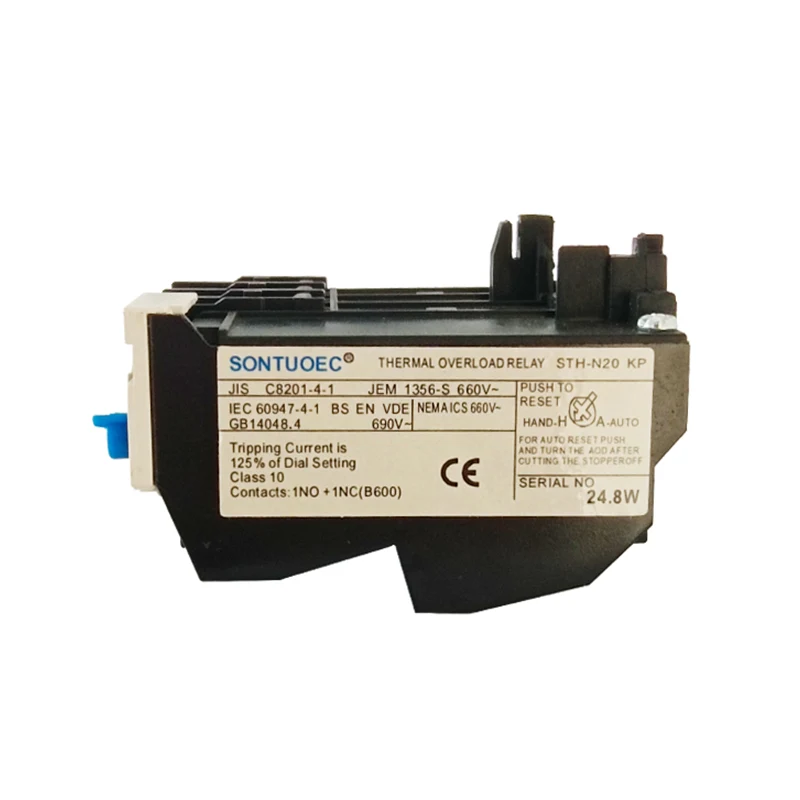

STH-N მოდელის თერმული რელე განსაკუთრებით განკუთვნილია AC ძრავის გადატვირთვისთვის, როდესაც საავტომობილო გაშვებული დენი აღემატება რეიტინგულ დინებას, თერმულ რელეს შეუძლია ავტომატურად შეწყვიტოს წრე, რათა თავიდან აიცილოს ძრავა დაზიანებული გადატვირთვის გამო.

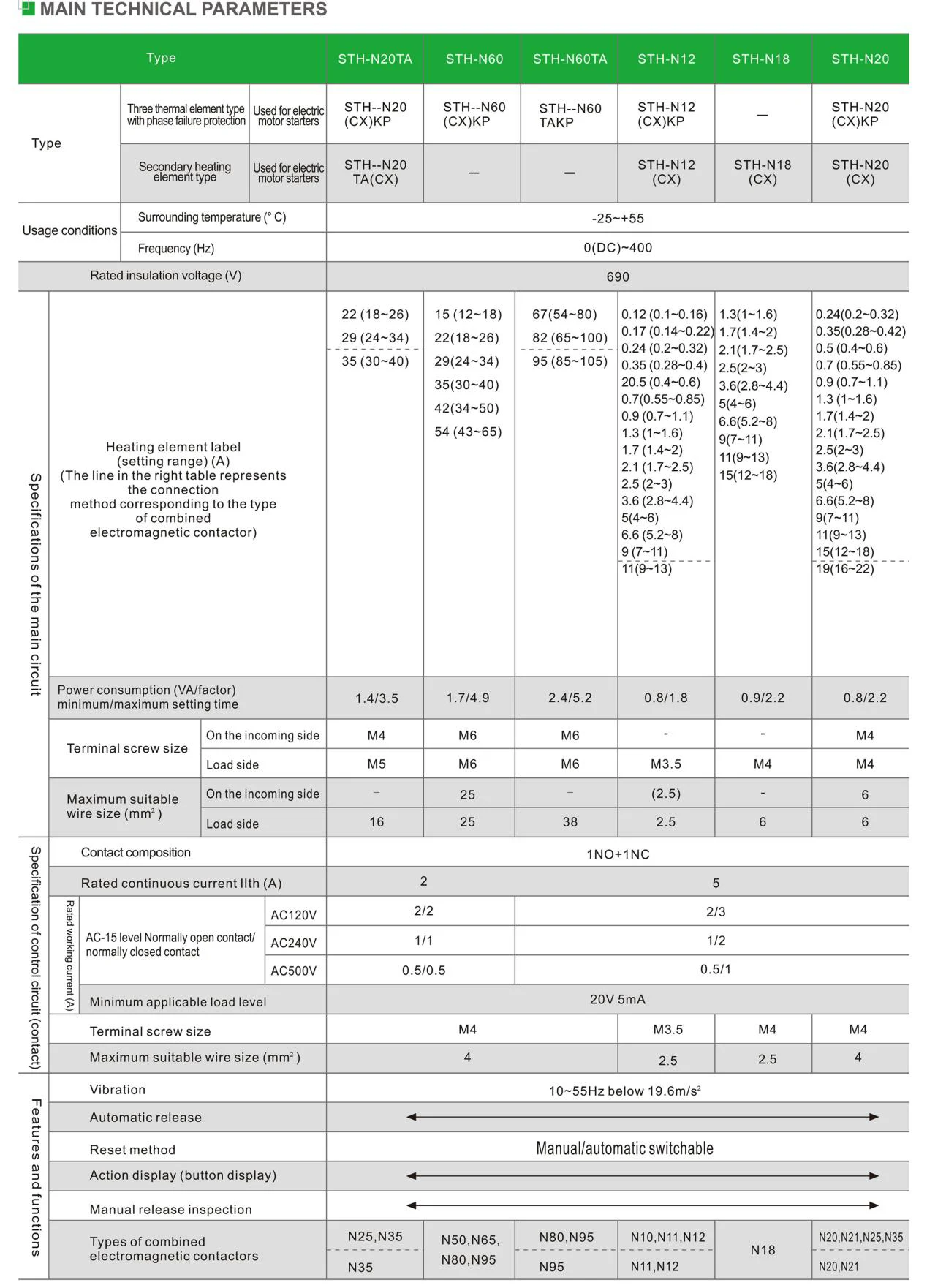

სპეციფიკაციები:
პროდუქტი სახელი | თერმული გადატვირთვის რელე |
ნიმუში | STH-N |
მასალა | პლასტიკური, ელექტრონული კომპონენტები |
თერმული კონტაქტი | 1no+1nc |
თერმული რელევანტური მიმდინარე | 0.1A-105A |
მიმდინარე დიაპაზონი | PLS შენიშვნა მიმდინარე დიაპაზონი, როდესაც შეკვეთა მოათავსეთ |
სიხშირე | 660V |
Tripping Class | 50/60Hz |
ფერი | როგორც ნაჩვენებია სურათი |

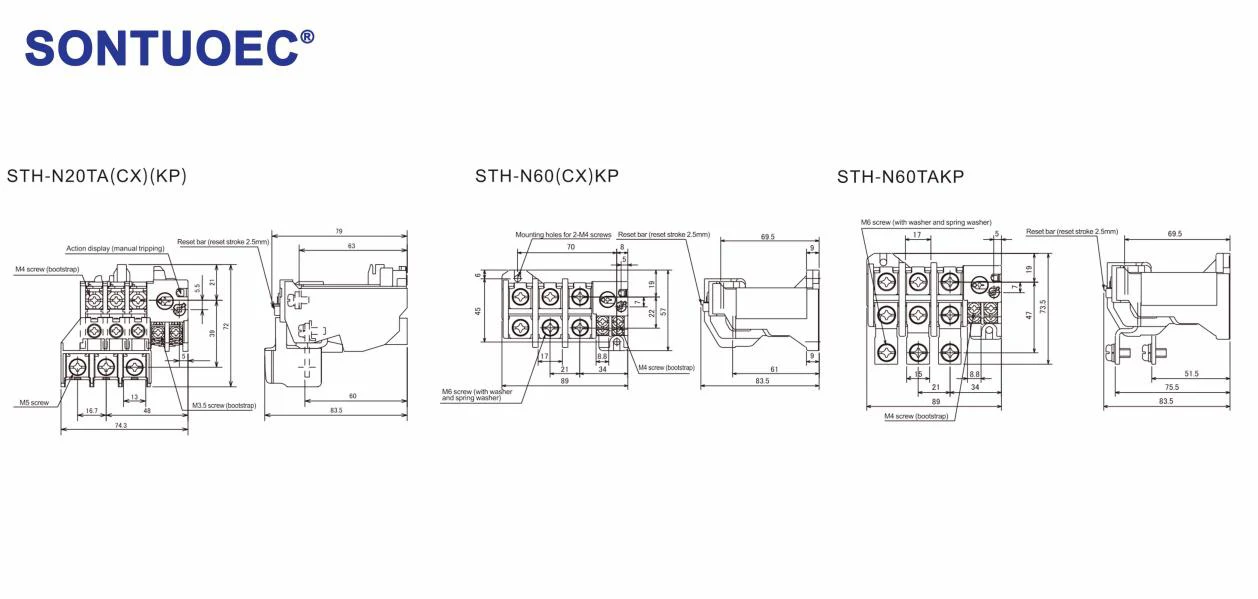

ტიპი | განუსაზღვრელი არტიკლი | აა | აბ | A | ბ | ბა | BB | ორთობი | გ | CA | CB | მ | წონა (კგ) |
STH-N12 (CX) (KP) | 45 | 10 | 8 | 24 | 55 | 31 | 15 | 6.5 | 76.5 | 35 | 57 | მ 3.5 | 0.11 |
STH-N18 (CX) | 54 | 12.5 | 10.2 | 24.5 | 59 | 32.5 | 16.3 | 6.7 | 80 | 40 | 58.5 | მ 4 | 0.13 |
სამუშაო პრინციპი
STH-N მოდელის თერმული რელეის საოპერაციო პრინციპი ემყარება ელექტრო დენის თერმული ეფექტს. როდესაც ძრავა გადატვირთულია, თერმული რელეის საშუალებით მიედინება დენი, რაც იწვევს გათბობის ელემენტს უფრო მეტ სითბოს წარმოქმნას. ეს სიცხე იწვევს ბიმეტალის მოსახვევობას და დეფორმირებას, ხოლო როდესაც დეფორმაცია გარკვეულ მანძილზე აღწევს, ის უბიძგებს დამაკავშირებელ ღეროს მოქმედებას, რაც იწვევს კონტაქტების დაშლას, რითაც შეწყვეტს ძრავას ელექტრომომარაგება.
გადატვირთვის დაცვის ფუნქცია: Th-N ტიპის თერმული რელეს აქვს საიმედო გადატვირთვის დაცვის ფუნქცია, რომელსაც შეუძლია შეწყვიტოს წრე იმ დროისთვის, როდესაც ძრავა გადატვირთულია და ხელს უშლის ძრავის დაზიანებას.
ზუსტი მოქმედება: თერმული რელეს მოქმედების მახასიათებლები სტაბილურია და მას შეუძლია ზუსტად იმოქმედოს გადატვირთვის დენის დანიშნულებისამებრ, რათა დაიცვან ძრავა დაზიანებისგან.
კომპაქტური სტრუქტურა: Th-N ტიპის თერმული რელე იღებს კომპაქტურ სტრუქტურის დიზაინს, იკავებს მცირე ადგილს და მარტივია ინსტალაცია და შენარჩუნება.
ხანგრძლივი მომსახურების ცხოვრება: იმის გამო, რომ თერმული რელე იღებს მაღალი ხარისხის მასალებს და წარმოების პროცესს, მას აქვს ხანგრძლივი მომსახურების სიცოცხლე და მაღალი საიმედოობა.
TH-N ტიპის თერმული რელეები ფართოდ გამოიყენება პროგრამებში, რომლებიც საჭიროებენ ძრავის გადატვირთვის დაცვას, მაგალითად, სამრეწველო ავტომატიზაციის კონტროლის სისტემებს, ელექტროენერგიის სისტემებს, სამშენებლო მოწყობილობებს და ა.შ. განსაკუთრებით საავტომობილო კონტროლის სქემებში, რომლებიც საჭიროებენ ხშირი დაწყებას და გაჩერებას, განსაკუთრებით მნიშვნელოვანია თერმული რელეების დამცავი როლი.
