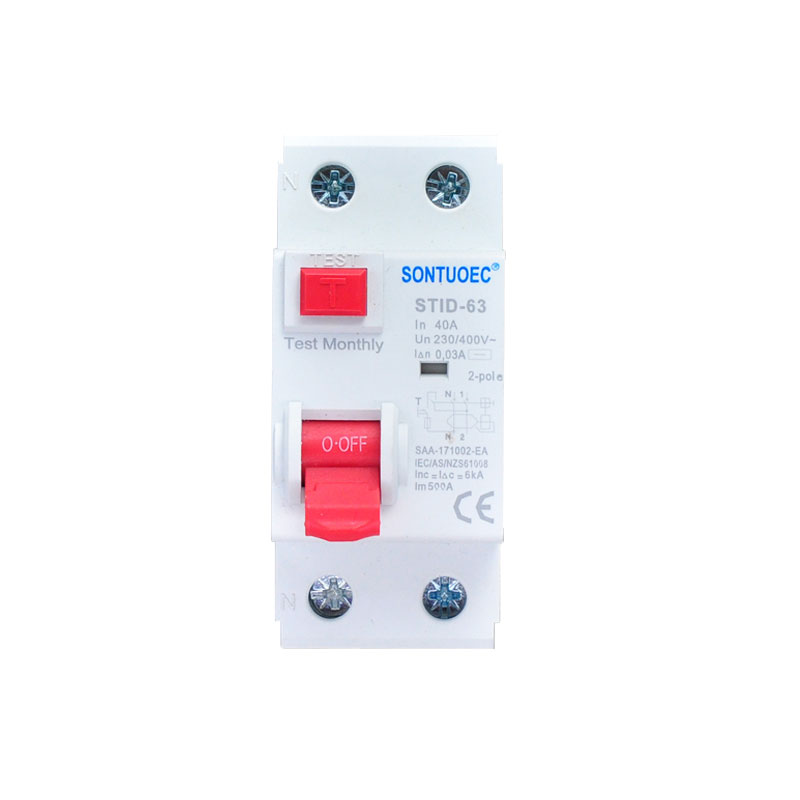

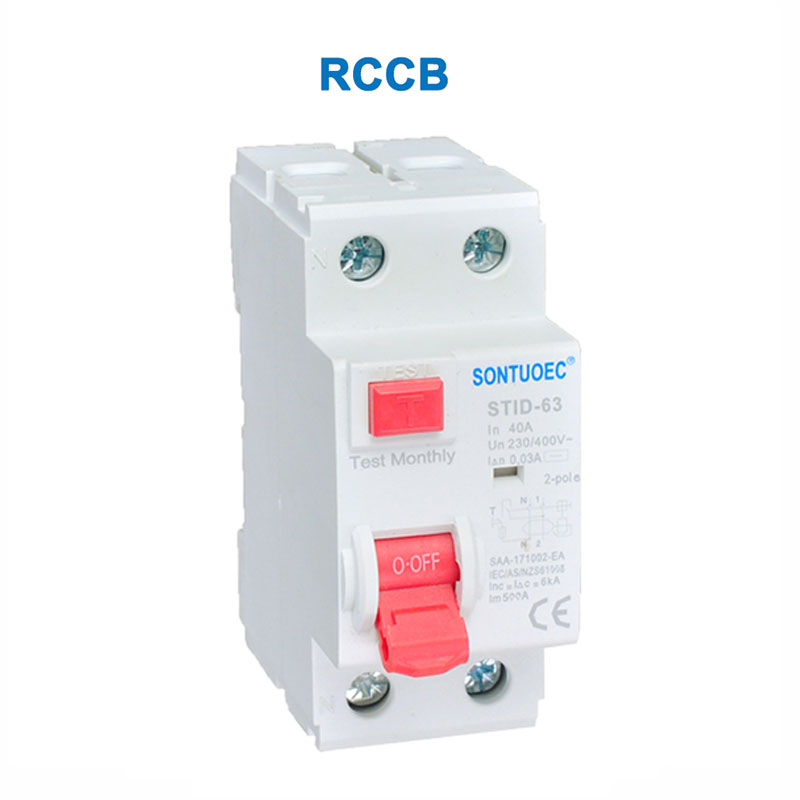

STID-63 RCCB

STID-63 RCCB, სრული სახელწოდება Residual Current Circuit Breaker (STID-63 RCCB), არის ელექტრული უსაფრთხოების მოწყობილობა, რომელიც სპეციალურად შექმნილია ელექტრული ხანძრისა და ელექტროშოკის ავარიების თავიდან ასაცილებლად. ის ძირითადად აკონტროლებს წრეში ნარჩენ დენს, ანუ განსხვავებას სახანძრო ხაზისა და ნულოვან ხაზს შორის. როდესაც ეს განსხვავება (ჩვეულებრივ გაჟონვით გამოწვეული) აჭარბებს წინასწარ დაყენებულ მნიშვნელობას, STID-63 RCCB ავტომატურად გათიშავს წრედს ძალიან მოკლე დროში, რითაც იცავს პირად უსაფრთხოებას და აღჭურვილობას დაზიანებისგან.

მოდელი:STID-63

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

რეჟიმი	ელექტრომაგნიტური ტიპი, ელექტრონული ტიპი
სტანდარტი	IEC61008-1
ნარჩენი დენის მახასიათებლები	A, და g, s

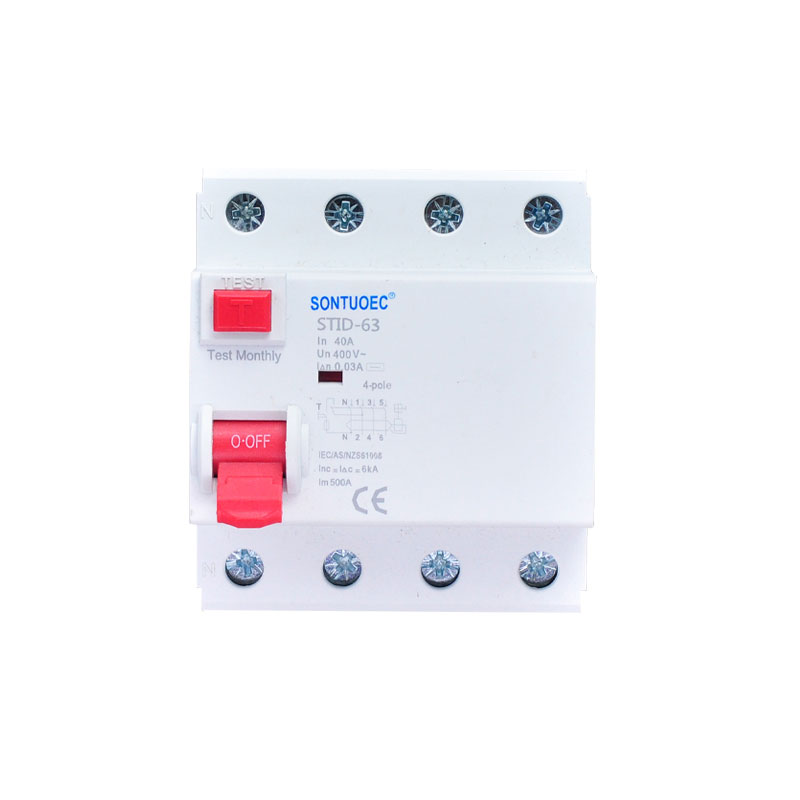

პოლუსი	2P 4P
რეიტინგული მიღებისა და გატეხვის უნარი	500A(In=25A 40A)ან 630A(In=63A)
ნომინალური დენი (A)	16,25,40,63A
რეიტინგული სიხშირე (Hz)	50/60
ნომინალური ძაბვა	AC 230(240)400(415) რეიტინგული სიხშირე: 50/60HZ
ნარჩენი სამუშაო დენი I/n(A)	0.03, 0.1, 0.3, 0.5;
რეიტინგული ნარჩენი არაოპერაციული დენი I არა	0.5I n
რეიტინგული პირობითი მოკლე ჩართვის დენი Inc	6KA
რეიტინგული პირობითი ნარჩენი მოკლე ჩართვის დენი I Ac	6KA
დაცვის კლასი	IP20
სიმეტრიულ DIN რელსზე 35მმ პანელზე დამაგრება

STID-63 RCCB-ის ძირითადი ფუნქციები

გაჟონვისგან დაცვა: STID-63 RCCB-ის ძირითადი ფუნქციაა წრეში ნარჩენი დენის გამოვლენა და გაჟონვის აღმოჩენისას მიკროსქემის სწრაფად გათიშვა. ნარჩენი დენები, როგორც წესი, გამოწვეულია აღჭურვილობის დაზიანებული იზოლაციით, გატეხილი მავთულებით ან ადამიანის ელექტროშოკით.

პირადი უსაფრთხოების დაცვა: გაჟონვის მიკროსქემის სწრაფად გათიშვით, STID-63 RCCB-ს შეუძლია ეფექტურად თავიდან აიცილოს ელექტროშოკი და დაიცვას პერსონალის სიცოცხლე.

ელექტრული ხანძრის პრევენცია: ელექტროენერგიის გაჟონვამ შეიძლება გამოიწვიოს მიკროსქემის გადახურება, რამაც თავის მხრივ შეიძლება გამოიწვიოს ხანძარი, ხოლო STID-63 RCCB-ის სწრაფი გამორთვის ფუნქცია ხელს უწყობს ასეთი ელექტრული ხანძრის თავიდან აცილებას.

STID-63 RCCB-ის მუშაობის პრინციპი

STID-63 RCCB შეიცავს შიდა ნარჩენი დენის ტრანსფორმატორს წრეში ნარჩენი დენის გამოსავლენად. როდესაც ნარჩენი დენი აჭარბებს წინასწარ დაყენებულ მნიშვნელობას, ტრანსფორმატორი ამუშავებს გამოშვების მექანიზმს STID-63 RCCB-ის შიგნით, რაც იწვევს მის სწრაფად გათიშვას წრედში.

1. ნარჩენი დენის ტრანსფორმატორი: ეს ჩვეულებრივ არის რგოლის ფორმის რკინის ბირთვი, რომელიც ეხვევა ცეცხლსა და მიკროსქემის ნულოვან მავთულს. როდესაც არსებობს დენის დისბალანსი სახანძრო და ნულოვანი სადენებს შორის (ანუ არის ნარჩენი დენი), ტრანსფორმატორი გრძნობს ამ დისბალანსს და წარმოქმნის მაგნიტურ ნაკადს.

2. გამორთვის მექანიზმი: როდესაც ტრანსფორმატორი აღმოაჩენს ნარჩენ დენს, რომელიც აღემატება წინასწარ განსაზღვრულ მნიშვნელობას, ის ააქტიურებს გამორთვის მექანიზმს. გამორთვის მექანიზმი შეიძლება იყოს ელექტრომაგნიტი, მექანიკური ზამბარა ან სხვა ტიპის მექანიზმი, რომელიც გამოიყენება მიკროსქემის სწრაფად გათიშვისთვის.

STID-63 RCCB

STID-63 RCCB-ის მახასიათებლები

მაღალი მგრძნობელობა: STID-63 RCCB-ს შეუძლია სწრაფად აღმოაჩინოს მცირე გაჟონვის დენი და შეწყვიტოს წრე ძალიან მოკლე დროში.

მაღალი საიმედოობა: მკაცრი ტესტირებისა და სერტიფიცირების შემდეგ, STID-63 RCCB-ებს აქვთ მაღალი საიმედოობა და სტაბილურობა და შეუძლიათ სტაბილურად იმუშაონ დიდი ხნის განმავლობაში.

მარტივი ინსტალაცია და შენარჩუნება: STID-63 RCCB ჩვეულებრივ იღებს მოდულურ დიზაინს, მარტივი ინსტალაცია და შენარჩუნება.

დაცვის ფართო სპექტრი: STID-63 RCCB შესაფერისია ელექტრო სისტემების ფართო სპექტრისთვის, მათ შორის საცხოვრებელი, კომერციული და სამრეწველო.

STID-63 RCCB-ის გამოყენების სცენარები

STID-63 RCCB ფართოდ გამოიყენება იმ სიტუაციებში, როდესაც საჭიროა ელექტროენერგიის გაჟონვით გამოწვეული პირადი დაზიანებისა და ელექტრული ხანძრის თავიდან აცილება. მაგალითად:

1. საცხოვრებელი ელექტრული სისტემა: რეზიდენციაში STID-63 RCCB ჩვეულებრივ დამონტაჟებულია მთავარ სადისტრიბუციო ყუთში ან განშტოების სადისტრიბუციო ყუთში, რათა დაიცვას მთელი საცხოვრებელი ან კონკრეტული ტერიტორიის ელექტრული სქემები.

2. კომერციული ელექტრული სისტემები: კომერციულ შენობებში STID-63 RCCB შეიძლება გამოყენებულ იქნას ოფისების, მაღაზიების, რესტორნებისა და სხვა ადგილებში სქემების დასაცავად.

3. სამრეწველო ელექტრო სისტემები: ინდუსტრიულ ადგილებში, STID-63 RCCB ჩვეულებრივ გამოიყენება კრიტიკული სქემების დასაცავად, როგორიცაა საწარმოო ხაზები, მექანიკური აღჭურვილობა და კონტროლის სისტემები.
