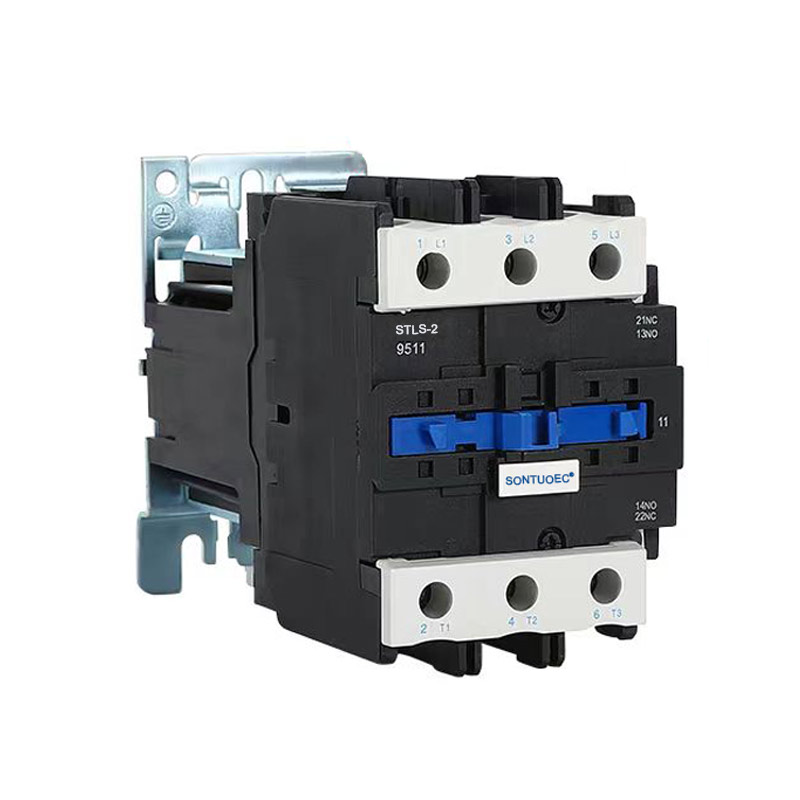

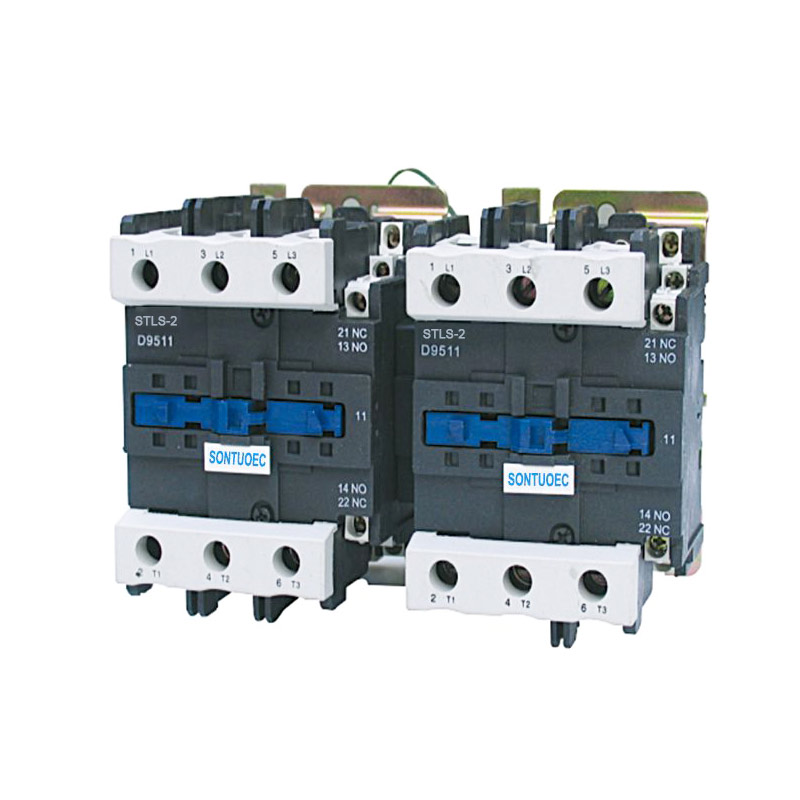

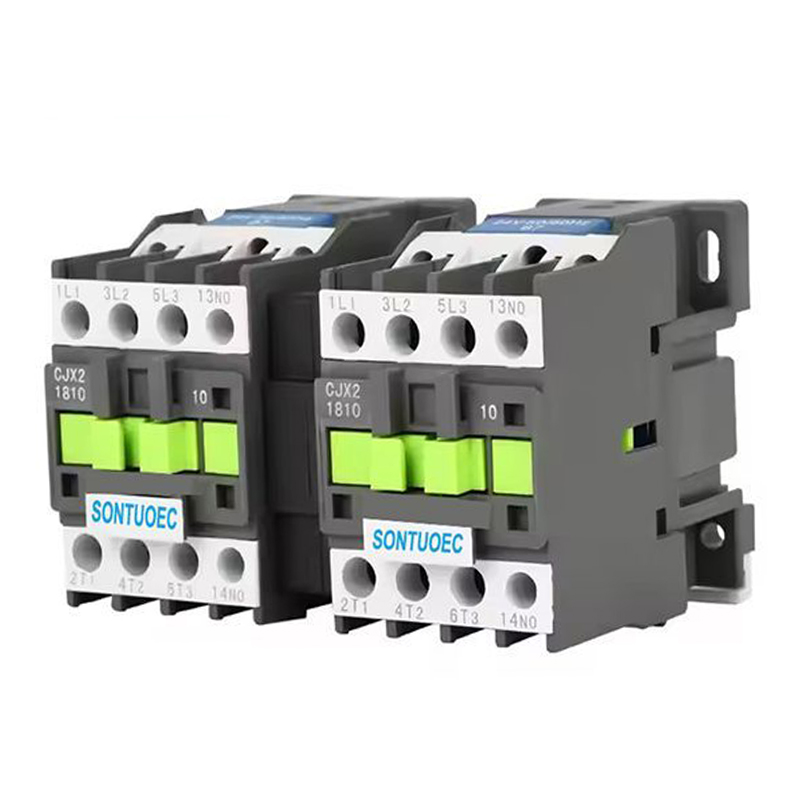

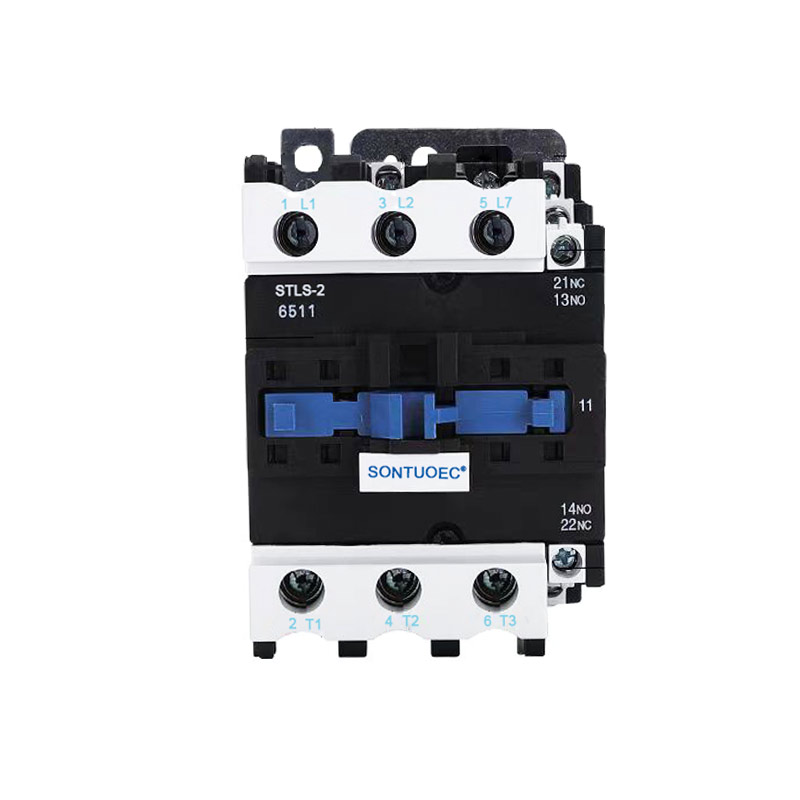

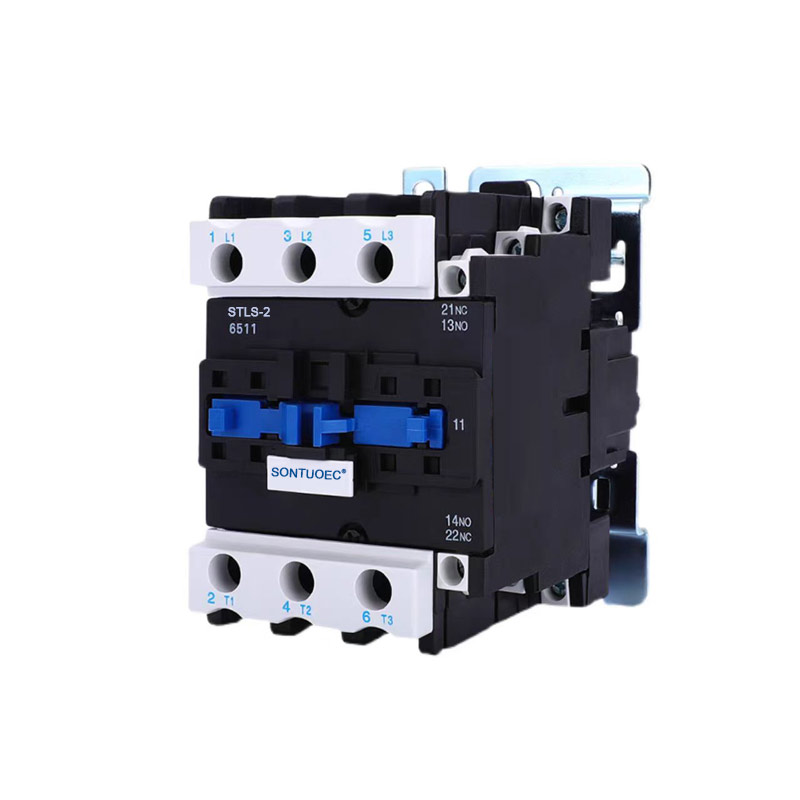

Stls-2(Cjx2) სერიის მექანიკური ჩამკეტი კონტაქტორი

Stls-2(Cjx2) სერიის მექანიკური ჩამკეტი კონტაქტორი შესაფერისია 660V AC 50Hz ნომინალური ძაბვის სქემებში გამოსაყენებლად, დენი 620A, ძრავის კონვერტირებადი მართვისთვის. ეს მექანიკური ჩამკეტი მოწყობილობა უზრუნველყოფს ორი კონვერტირებადი კონტაქტორის კონტაქტის შეცვლას. იგი შეესაბამება IEC60947-4-1 სტანდარტებს.

მოდელი:STLS-2(CJX2)

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

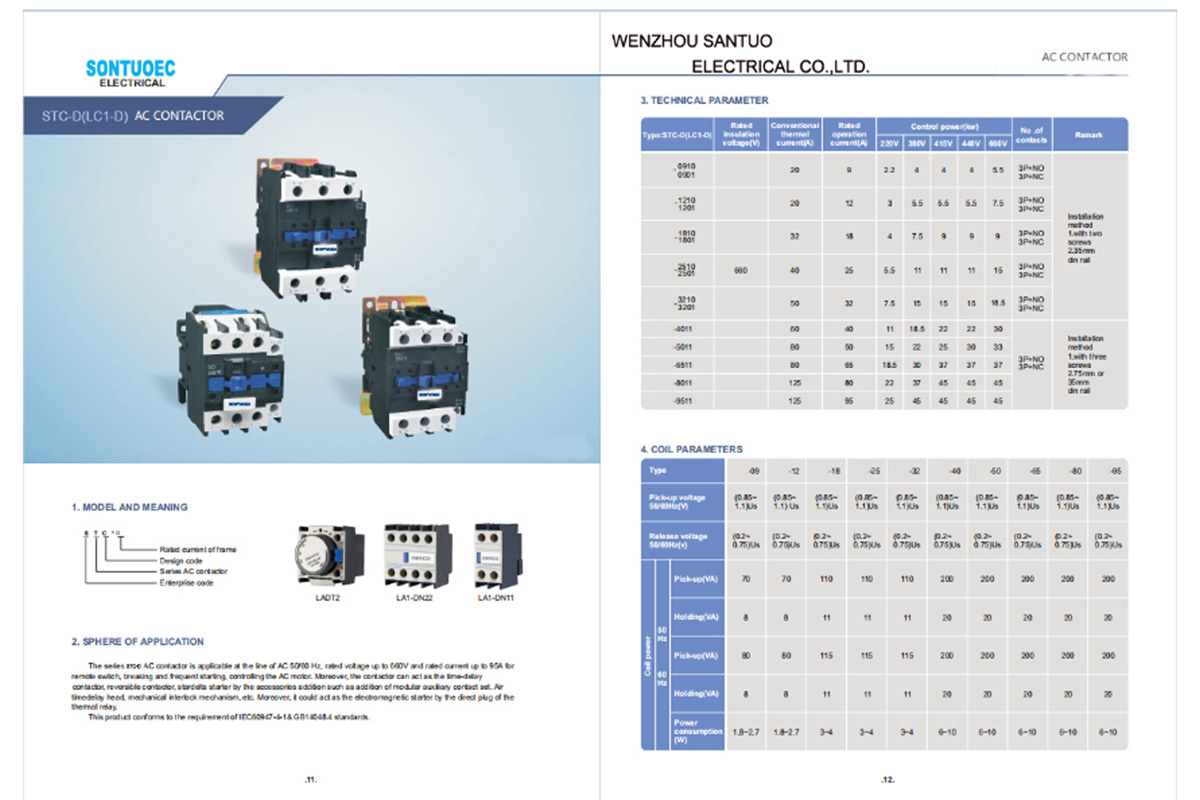

ტიპი		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
რეიტინგული საიზოლაციო ძაბვა		660	660	660	660	660	660	660	660	660	660
ჩვეულებრივი თერმული		20	24	32	40	50	60	75	80	110	125
მიმდინარე		20	24	32	40	50	60	75	80	110	125
რეიტინგული ოპერატიული		9	12	16	25	32	40	50	63	80	95
მიმდინარე		9	12	16	25	32	40	50	63	80	95
კონტროლირებადი	220 ვ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
სიმძლავრე (კვტ)	380 ვ	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ვ	4	5.5	9	11	15	22	35	37	45	45
	440 ვ	4	5.5	9	11	15	22	30	37	45	45
	660 ვ	5.5	7.5	10	15	18.5	30	33	37	45	45
შენიშვნა		ინსტალაცია					ინსტალაცია
		რელეებს შეუძლიათ გამოიყენონ ორი ხრახნი					რელეები შეიძლება სამი
		და ასევე გამოიყენეთ 35 მმ					ხრახნები და ასევე გამოიყენეთ
		სამონტაჟო სარკინიგზო					75 მმ ან 35 მმ მონტაჟი
							სარკინიგზო

სტრუქტურა და მახასიათებლები

სტრუქტურა:

3P AC კონტაქტორი, როგორც წესი, შედგება ელექტრომაგნიტური სისტემისგან (მათ შორის სპირალი, ბირთვი და ა.შ.), საკონტაქტო სისტემა (მათ შორის მთავარი კონტაქტი და დამხმარე კონტაქტი), რკალის ჩაქრობის მოწყობილობა და ჭურვი და სხვა ნაწილები. მათ შორის მთავარი კონტაქტი გამოიყენება მაღალი დენის გადასატანად, ხოლო დამხმარე კონტაქტი გამოიყენება საკონტროლო სიგნალების გადაცემისა და უკუკავშირის რეალიზებისთვის.

მახასიათებლები:

სამი დამოუკიდებელი კონტაქტით, მას შეუძლია ერთდროულად აკონტროლოს სამფაზიანი სიმძლავრე და ერთი ნულოვანი ხაზი.

საკონტაქტო სისტემა დამზადებულია მაღალი ხარისხის მასალებისგან, კარგი გამტარობით და აცვიათ წინააღმდეგობით.

ელექტრომაგნიტურ სისტემას აქვს საკმარისი შეწოვის ძალა კონტაქტების საიმედოდ ჩართვისა და გასათავისუფლებლად.

რკალის ჩაქრობის მოწყობილობას შეუძლია ეფექტურად ჩააქროს რკალი, რომელიც წარმოიქმნება კონტაქტების გათიშვისას, იცავს კონტაქტებს დაზიანებისგან.

Stls-2(Cjx2) სერიის მექანიკური ჩამკეტი კონტაქტორი შესაფერისია სქემებში ნომინალური ძაბვის 660V AC 50Hz ან 60Hz-მდე, ნომინალური დენი 95A-მდე, AC ძრავის დამზადებისა და გატეხვის, ხშირად ჩართვისა და კონტროლისთვის. დამხმარე კონტაქტის ბლოკთან, ტაიმერის დაყოვნებასთან და მანქანა-ჩაკეტვის მოწყობილობასთან და ა.შ., ის ხდება დაყოვნების კონტაქტორი, მექანიკური ჩამკეტი კონტაქტორი, ვარსკვლავი-დელტა დამწყები. თერმული რელესთან ერთად იგი გაერთიანებულია ელექტრომაგნიტურ სტარტერში. კონტაქტორი დამზადებულია IEC 60947-1-ის მიხედვით.

ოპერაციის პრინციპი

როდესაც 3P AC Contactor-ის კოჭა ენერგიულია, რკინის ბირთვი წარმოქმნის მაგნიტიზმს და იზიდავს საკონტაქტო სისტემას დახურვის მიზნით, რითაც აკავშირებს სამფაზიან ელექტრომომარაგებას და ნულოვანი მავთულის. როდესაც სპირალი გამორთულია, ბირთვი კარგავს თავის მაგნეტიზმს და ზამბარის მოქმედებით კონტაქტური სისტემა გამოყოფილია, რითაც წყდება სამფაზიანი კვების წყარო ნულოვანი ხაზიდან. ამ გზით, 3P AC Contactor-ს შეუძლია გააცნობიეროს ელექტრული დატვირთვების დისტანციური მართვა.

განაცხადის სცენარები

3P AC Contactor ფართოდ გამოიყენება სხვადასხვა ენერგოსისტემებში, რომლებსაც სჭირდებათ ერთდროულად სამფაზიანი სიმძლავრის და ერთი ნულოვანი ხაზის კონტროლი, როგორიცაა:

სამრეწველო ავტომატიზაციის სფერო: გამოიყენება ძრავის გაშვების, გაჩერების და უკუ ოპერაციების გასაკონტროლებლად.

ენერგოსისტემა: გამოიყენება ენერგოსისტემის დისტანციური მართვისა და დაცვის მიზნით.

შენობის ავტომატიზაცია: გამოიყენება განათების, კონდიცირების და სხვა აღჭურვილობის დაწყებისა და გაჩერების გასაკონტროლებლად.
