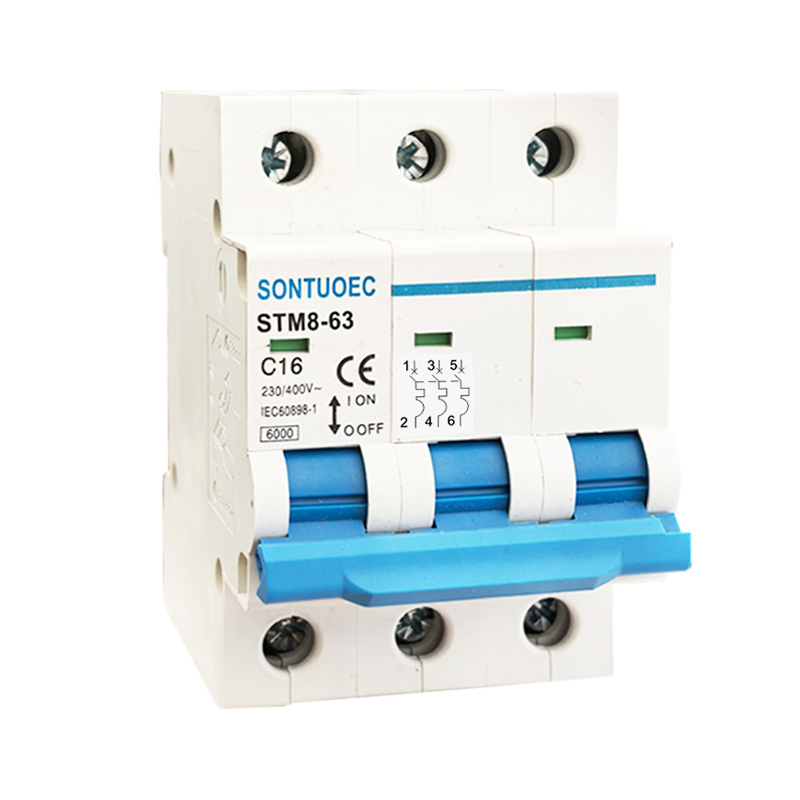

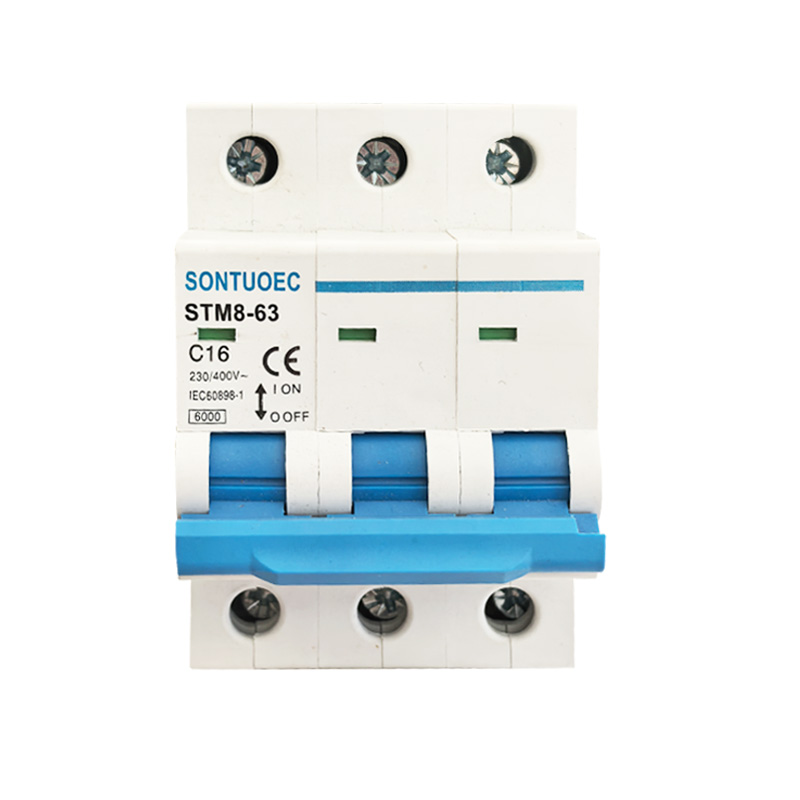

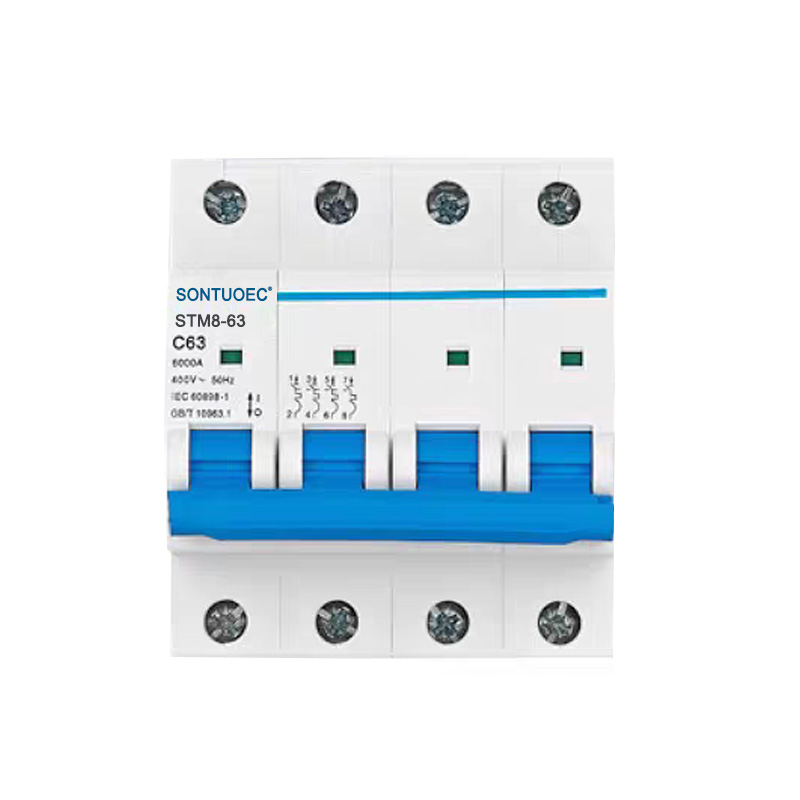

STM8-63 მინიატურული მიკროსქემის ამომრთველი 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec არის ერთ-ერთი ჩინელი მომწოდებელი/მწარმოებელი, რომელიც სპეციალიზირებულია სხვადასხვა მცირე ელექტრული ტექნიკის წარმოებაში STM8-63 მინიატურული მიკროსქემის ამომრთველი 6KA 1P 2P 3P 4P 16A 16A 230/400V– ს აქვს სტრუქტურის მოწინავე, საიმედო სიმძლავრის მაღალი, გარეგნობის ელეგანტური და მისი გარსი და ნაწილები დამზადებულია მასალებით, ძლიერი აურზაური. იგი შესაფერისია AC 50/60Hz- ის ელექტროენერგიის სისტემისთვის, შეფასებული ძაბვის 230/400V და შეფასებული დენის 63A- მდე. იგი ძირითადად გამოიყენება ოფისის შენობაში, საცხოვრებელში, განათების, ელექტროენერგიის განაწილებისა და გადატვირთვისთვის და აღჭურვილობის მოკლე ჩართვისთვის. ჩვეულებრივ, ის ასევე შეიძლება გამოყენებულ იქნას, როგორც ენერგიის სისტემის ხშირი გადაცემა. ეს შეესაბამება სტანდარტებს IEC60898-1.

მოდელი:STM8-63

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

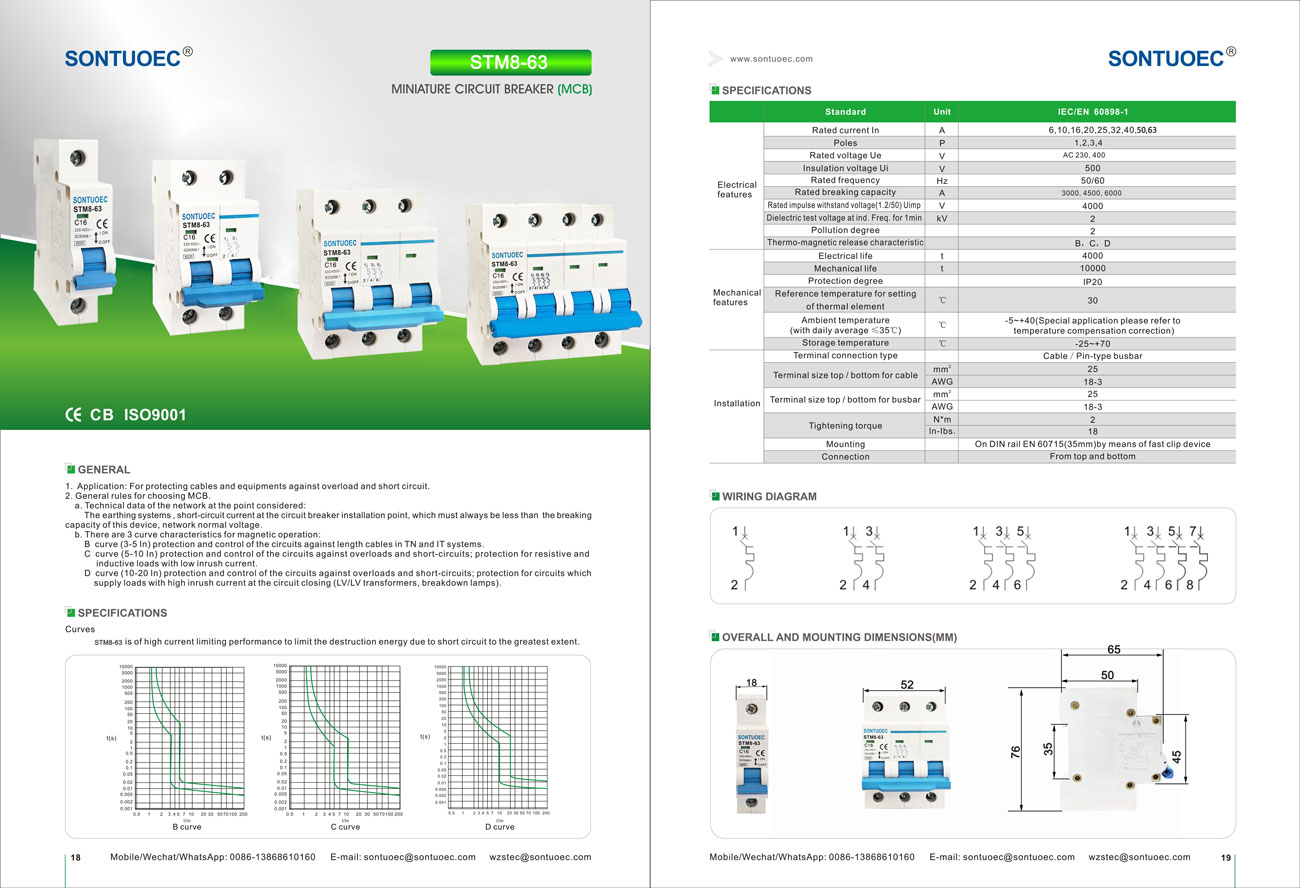

სპეციფიკაციები:

	სტანდარტი		IEC/EN 60898-1
ელექტრული თვისებები	შეფასებული მიმდინარე	A	1,2,4,6,10,16,20,25,32,40,50,63
	პოლონელები	P	1,2,3,4
	შეფასებული ძაბვა UE	V	A 230, 400
	საიზოლაციო ძაბვა UI	V	500
	შეფასებული სიხშირე	Hz	50/60
	შეფასებული შესაძლებლობები	A	3000, 4500, 6000
	შეფასებული იმპულსი გაუძლებს ძაბვას (1.2/50) UIMP	V	4000
	დიელექტრიკული ტესტის ძაბვა ind.freq.for 1 წთ	KV	2
	დაბინძურების ხარისხი		2
	თერმო-მაგნიტური გამოშვების მახასიათებელი		ბ, გ, დ
მექანიკური თვისებები	ელექტრო სიცოცხლე	t	4000
	მექანიკური ცხოვრება	t	10000
	დაცვის ხარისხი		IP20
	მითითების ტემპერატურა პარამეტრისთვის	ºC	30
	თერმული ელემენტი	ºC	30
	გარემოს ტემპერატურა	ºC	-5 ~+40 (სპეციალური განაცხადი გთხოვთ მიმართოთ
	(ყოველდღიური საშუალო ≤35ºC)	ºC	ტემპერატურა კომპენსაციის კორექტირება)
	შენახვის ტემპერატურა	ºC	-25 ~+70
ინსტალაცია	მესამე კავშირის ტიპი		საკაბელო/პინის ტიპი ავტობუსი
	ტერმინალის ზომა ზედა/ქვედა კაბელისთვის	მმ²	25
	ტერმინალის ზომა ზედა/ქვედა კაბელისთვის	AWG	18 მარტი
	თერმული ზომა ზედა/ქვედა ავტობუსი	მმ²	25
	თერმული ზომა ზედა/ქვედა ავტობუსი	AWG	18 მარტი
	გამკაცრება ბრუნვის	N^*m	2
	გამკაცრება ბრუნვის	In lbs	18
	დამონტაჟება		-ზე DIN RAIL EN 60715 (35 მმ) სწრაფი კლიპის მოწყობილობის საშუალებით
	კავშირი		-გან ზედა და ქვედა

STB1-63 მინიატურული მიკროსქემის ძირითადი ფუნქციები

1. გადატვირთვის დაცვა: როდესაც წრეში დენი აღემატება MCB- ის რეიტინგულ მნიშვნელობას, STM8-63 მინიატურული მიკროსქემის ამომრთველი 6KA 1P 2P 2P 4P 16A 16A 230/400V ავტომატურად შეწყვეტს მიკროსქემს დროში, რათა თავიდან აიცილოს წრე და აღჭურვილობა გადახურვისგან.

2. შორტის წრეების დაცვა: როდესაც მოკლე ჩართვა ხდება წრეში, STB1-63 მინიატურული მიკროსქემის ამომრთველმა დაუყოვნებლივ შეწყვიტა წრე, რათა თავიდან აიცილოს მოკლე ჩართვის დენი, რომ არ დააზიანოს წრე და აღჭურვილობა.

3. Leakage Protection (ზოგიერთ MCB- ს აქვს ეს ფუნქცია): MCBS- სთვის გაჟონვისგან დაცვით, როდესაც წრეში არის გაჟონვა, STB1-63 მინიატურული მიკროსქემის ამომრთველმა სწრაფად შეწყვიტა წრე პირადი უსაფრთხოების დასაცავად.

MCBS– ის მუშაობის პრინციპი

MCBS ჩვეულებრივ შეიცავს თერმული მაგნიტური ან ელექტრონული მოგზაურობის დეტექტორს, რომელიც გამოიყენება წრეში მიმდინარე ცვლილებების შესამცირებლად. როდესაც დენი არანორმალურია, თავდამსხმელი იწვევს MCB- ის მოჭრის მექანიზმს, რამაც გამოიწვია STB1-63 მინიატურული წრე Breakerto სწრაფად შეწყვიტა წრე.

1. თერმული მაგნიტური თავდამსხმელი: ის იყენებს წარმოქმნილ სითბოს, როდესაც დენი გადის დირიჟორში, რათა გამოიწვიოს ტრიალი. როდესაც დენი ძალიან დიდია, დირიჟორი ათბობს, რაც იწვევს თერმული მაგნიტური თავდამსხმელის შიგნით ბიმეტალს, რითაც იწვევს ტრიპინგის მექანიზმს.

2. ელექტრონული თავდამსხმელი: ის იყენებს ელექტრონულ კომპონენტებს მიმდინარე ცვლილებების გამოსავლენად და გააკონტროლოს ტრიპინგის მექანიზმის მოქმედება. როდესაც არანორმალური დენი გამოვლენილია, ელექტრონული თავდამსხმელი აგზავნის სიგნალს წრიული წრის შეწყვეტის მიზნით.

MCB- ის განაცხადის სცენარები

MCB– ები ფართოდ გამოიყენება ელექტრო სისტემებში საცხოვრებელ, კომერციულ და სამრეწველო ადგილებში, რათა დაიცვან სქემები და აღჭურვილობა არანორმალური დენებით გამოწვეული ზიანისგან. ისინი, როგორც წესი, დამონტაჟებულია განაწილების ყუთებში, გადართვის ან საკონტროლო კაბინეტებში და გამოიყენება როგორც მიკროსქემის ძირითადი შეცვლა ან ფილიალის შეცვლა.

MCBS– ის შერჩევა და მონტაჟი

1. SELECTION: MCBS- ის არჩევისას, თქვენ უნდა გაითვალისწინოთ ისეთი ფაქტორები, როგორიცაა მიკროსქემის შეფასებული დენი, ძაბვის დონე, დაცვის მახასიათებლები და საჭიროა თუ არა გაჟონვის დაცვა. ასევე მნიშვნელოვანია უზრუნველყოს შერჩეული STB1-63 მინიატურული მიკროსქემის ამომრთველები ადგილობრივი ელექტრული უსაფრთხოების სტანდარტებითა და რეგულაციებით.

2. ინსტალაცია: STM8-63 მინიატურული მიკროსქემის ამომრთველი 6KA 1P 2P 3P 4P 16A 230/400V უნდა იყოს დამონტაჟებული მშრალ, ვენტილირებულ გარემოში კოროზიული გაზებისგან თავისუფალი და უზრუნველყოს, რომ იგი სწორად და უსაფრთხოდ არის სადენიანი. ინსტალაციის დროს უნდა შეინიშნოს ელექტრული უსაფრთხოების შესაბამისი რეგულაციები და ოპერაციული პროცედურები.
