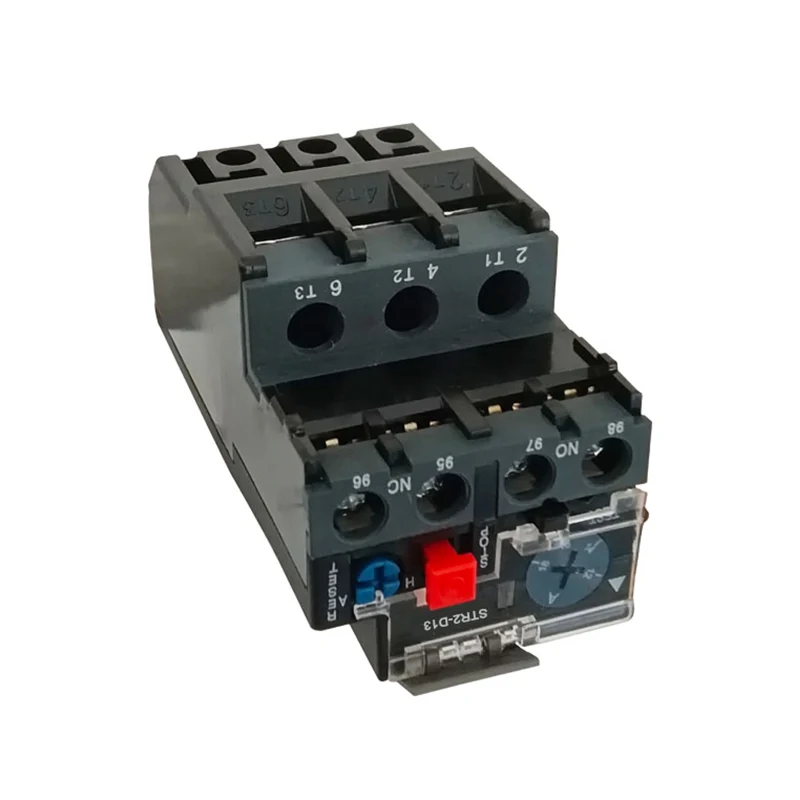

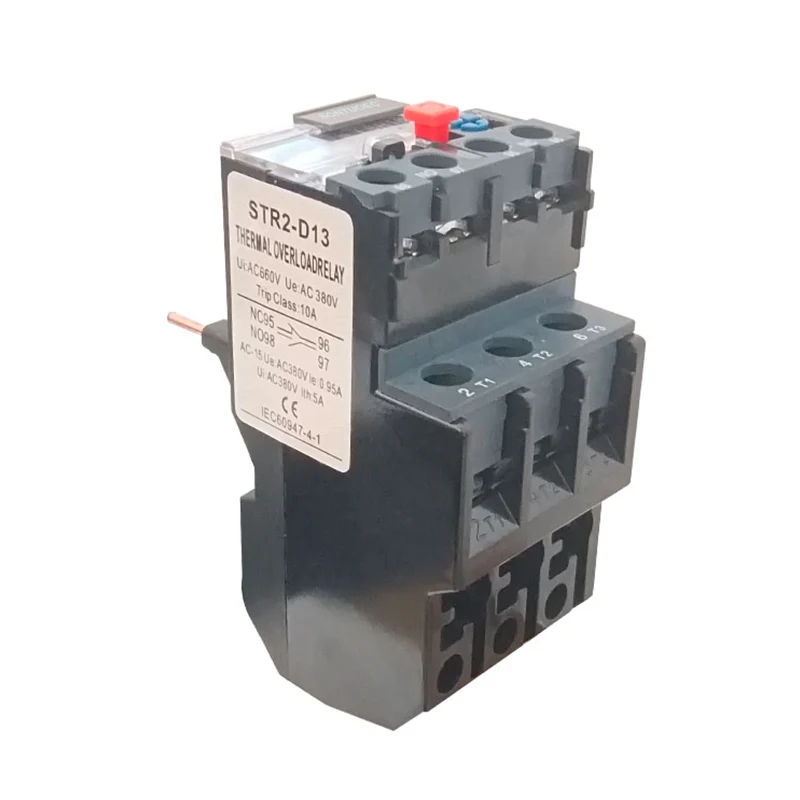

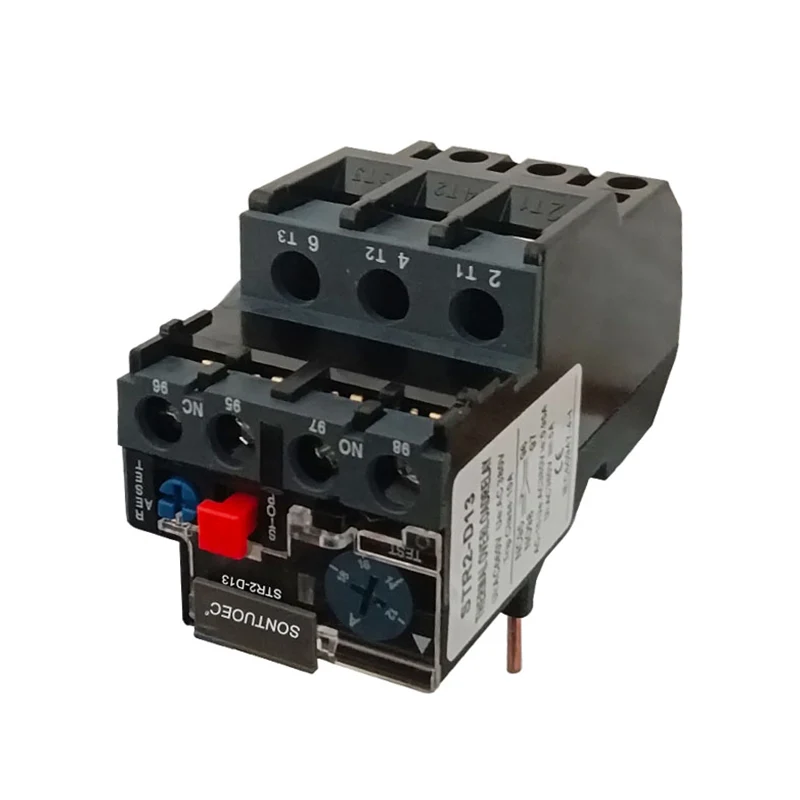

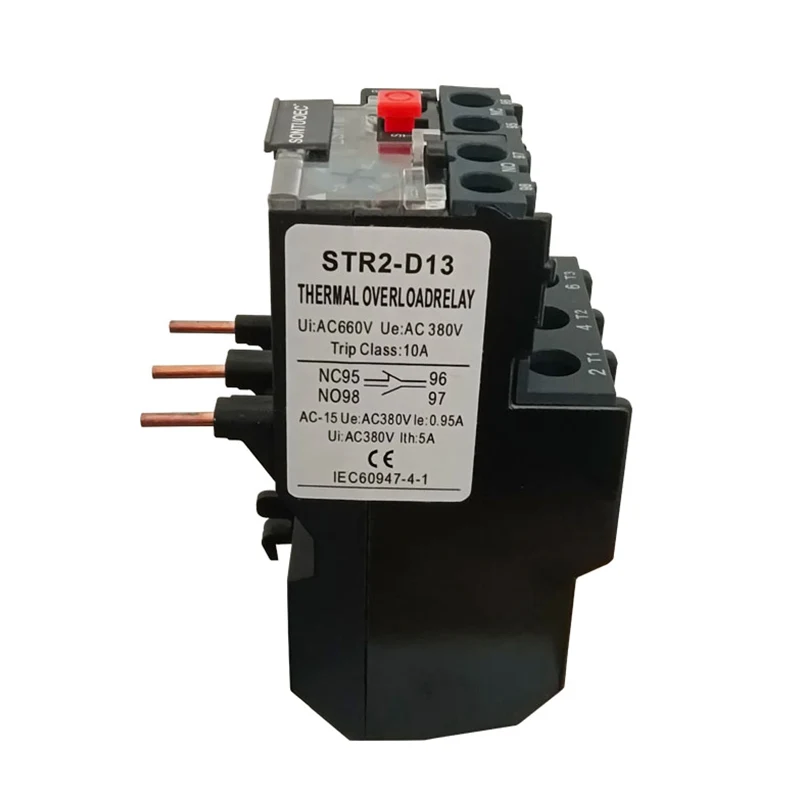

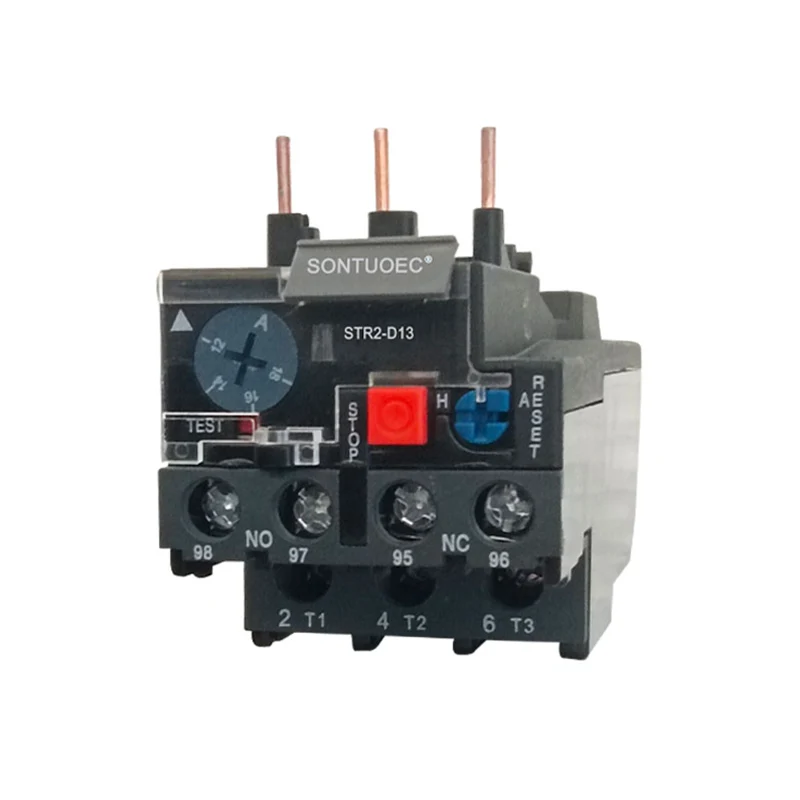

Str2-d13 თერმული რელე

STR2-D13 თერმული რელე არის დენის გამოყენება თერმული ელემენტის მიერ წარმოქმნილი სითბოს მეშვეობით, ასე რომ არსებობს ბიმეტალური ფურცლის დეფორმაციის გაფართოების სხვადასხვა კოეფიციენტები, როდესაც დეფორმაცია გარკვეულ მანძილზე აღწევს, ხელს შეუწყობს დამაკავშირებელი ღეროს მოქმედებას, რათა საკონტროლო წრე გათიშული იყოს, რათა მიაღწიოს ძრავის გადატვირთვის დაცვას. როგორც ძრავის გადატვირთვის დაცვის ელემენტი, STR2-D13 თერმული რელეს აქვს მცირე ზომის, მარტივი სტრუქტურის და დაბალი ღირებულების უპირატესობა.

მოდელი:STR2-D13

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

სპეციფიკაციები:

პროდუქტის სახელი	თერმული გადატვირთვის რელე
ნიმუში	Str2-d13
მასალა	პლასტიკური, ელექტრონული კომპონენტები
თერმული კონტაქტი	1no+1nc
თერმული რელევანტური დენი	0.1a-25a
რეგულირებადი მიმდინარე დიაპაზონი (ა) პარამეტრების დიაპაზონი	1a-1.6a
	1.6 ა -2.5 ა
	4A-6A
	5.5 ა -8 ა
	7A-10A
	9a-13a
	12a-18a
	17a-25a
	PLS გაითვალისწინეთ მიმდინარე დიაპაზონი, როდესაც შეკვეთა მოათავსეთ
უი
სიხშირე	660V
Tripping Class	50/60Hz
მთლიანი ზომა (დაახლ.)	7 × 4.5 × 7.5 სმ/2.8 "× 1.8 × 2.95" （LWH）
ფერი	როგორც ნაჩვენებია სურათი

ძირითადი ტექნიკური პარამეტრები

ნიმუში	შეფასებული მიმდინარე	არა.	დიაპაზონის დაყენება (ა)	კონტაქტორისთვის
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

შემადგენლობა და სტრუქტურა

STR2-D13 თერმული რელე ძირითადად შედგება გათბობის ელემენტიდან, ბიმეტალიდან, კონტაქტებით და გადაცემისა და კორექტირების მექანიზმისგან. მათ შორის, გათბობის ელემენტი არის წინააღმდეგობის მავთულის ნაჭერი, რომელსაც აქვს მცირე წინააღმდეგობის მნიშვნელობა, რომელიც უკავშირდება სერიის დაცვას ძრავის მთავარ წრეში; ბიმეტალური ფურცელი დამზადებულია ორი სახის ლითონის ფურცლისგან, რომელთაც აქვთ სხვადასხვა კოეფიციენტი თერმული გაფართოებით და ერთმანეთთან ერთად დაჭერით, ხოლო როდესაც ელექტრო დენი გადის გათბობის ელემენტში, ბიმეტალური ფურცელი მოხრილი იქნება სითბოს გამო.

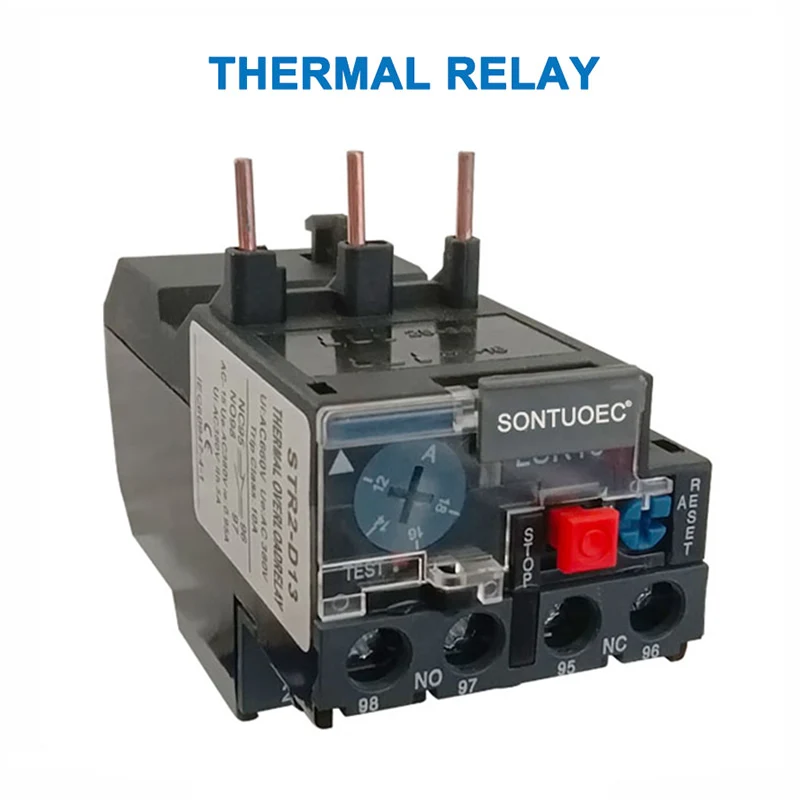

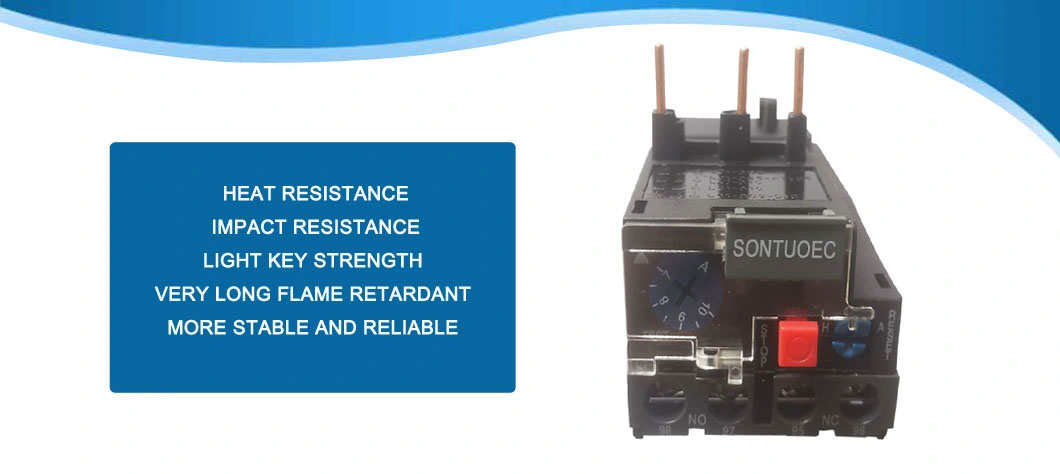

STR2-D13 Thermal Relay

ტექნიკური პარამეტრები

STR2-D13 თერმული რელეის ძირითადი ტექნიკური პარამეტრები მოიცავს შეფასებულ ძაბვას, შეფასებულ დინებას, რეიტინგულ სიხშირეს და გამოსწორების დენის დიაპაზონს. მათ შორის, რეიტინგული ძაბვა ეხება უმაღლეს ძაბვის მნიშვნელობას, რომელსაც Str2-D13 თერმული რელე შეუძლია ნორმალურად იმუშაოს, ზოგადად, 220V, 380V, 600V და ა.შ .; რეიტინგული დენი ეხება მიმდინარეობას STR2-D13 თერმული რელეის მეშვეობით; რეიტინგული სიხშირე ზოგადად შექმნილია 45-62Hz შესაბამისად; შეფასებული დენის დიაპაზონი აღწერს STR2-D13 თერმული რელეს მოქმედების მოქმედებასა და მიმდინარე საპირისპირო პროპორციული კვადრატს შორის გარკვეული დენის პირობებში.

ოპერაციული მახასიათებლები

Str2-D13 თერმული რელეის ოპერაციული მახასიათებლები ძირითადად დამოკიდებულია მის შიდა ბიმეტალურ და გათბობის ელემენტზე. როდესაც ძრავა გადატვირთულია, ლიკვიდაციის დროს დენი იზრდება, ხოლო STR2-D13 თერმული რელეს ელემენტის მეშვეობით დენი იზრდება, რის შედეგადაც ბიმეტალი უფრო მაღალ ტემპერატურაზე მოიმატებს და უფრო დიდ ზომამდე იწვევს, რითაც ზრდის დამაკავშირებელ როდს მოქმედებაში და გათიშავს საკონტროლო წრე. მას შემდეგ, რაც Str2-D13 თერმული რელე ამოქმედდა, ბიმეტალი მოითხოვს გაცივების პერიოდს, სანამ მისი გადატვირთვა მოხდება.

როლი და გამოყენება

STR2-D13 თერმული რელეები ძირითადად გამოიყენება ელექტროძრავების დასაცავად ისეთი ხარვეზებისგან, როგორიცაა გადატვირთვა, ფაზის შესვენებები და გაუწონასწორებელი სამფაზიანი ელექტრომომარაგება. საავტომობილო სქემებში, STR2-D13 თერმული რელეები ყველაზე ეფექტურია, როდესაც გამოიყენება მიკროსქემის ამომრთველებთან ერთად, მოკლე წრიული დაცვით. გარდა ამისა, STR2-D13 თერმული რელეები ასევე შეიძლება გამოყენებულ იქნას სხვა ელექტრული აღჭურვილობის ან ელექტრული სქემების გადატვირთვისთვის.

სიფრთხილის ზომები შერჩევისა და გამოყენებისთვის

STR2-D13 თერმული რელეების არჩევისას, ყოვლისმომცველი განხილვა უნდა გაკეთდეს ძრავის, სამუშაო გარემოს შეფასებული დენის მიხედვით, დაწყებული დინებით, დატვირთვის ბუნება და სხვა ფაქტორები. STR2-D13 თერმული რელე უნდა დამონტაჟდეს მშრალ, ვენტილაციურ, არაკოროზიულ გაზის გარემოში და უზრუნველყოს, რომ მისი გაყვანილობა სწორად და მყარდება.

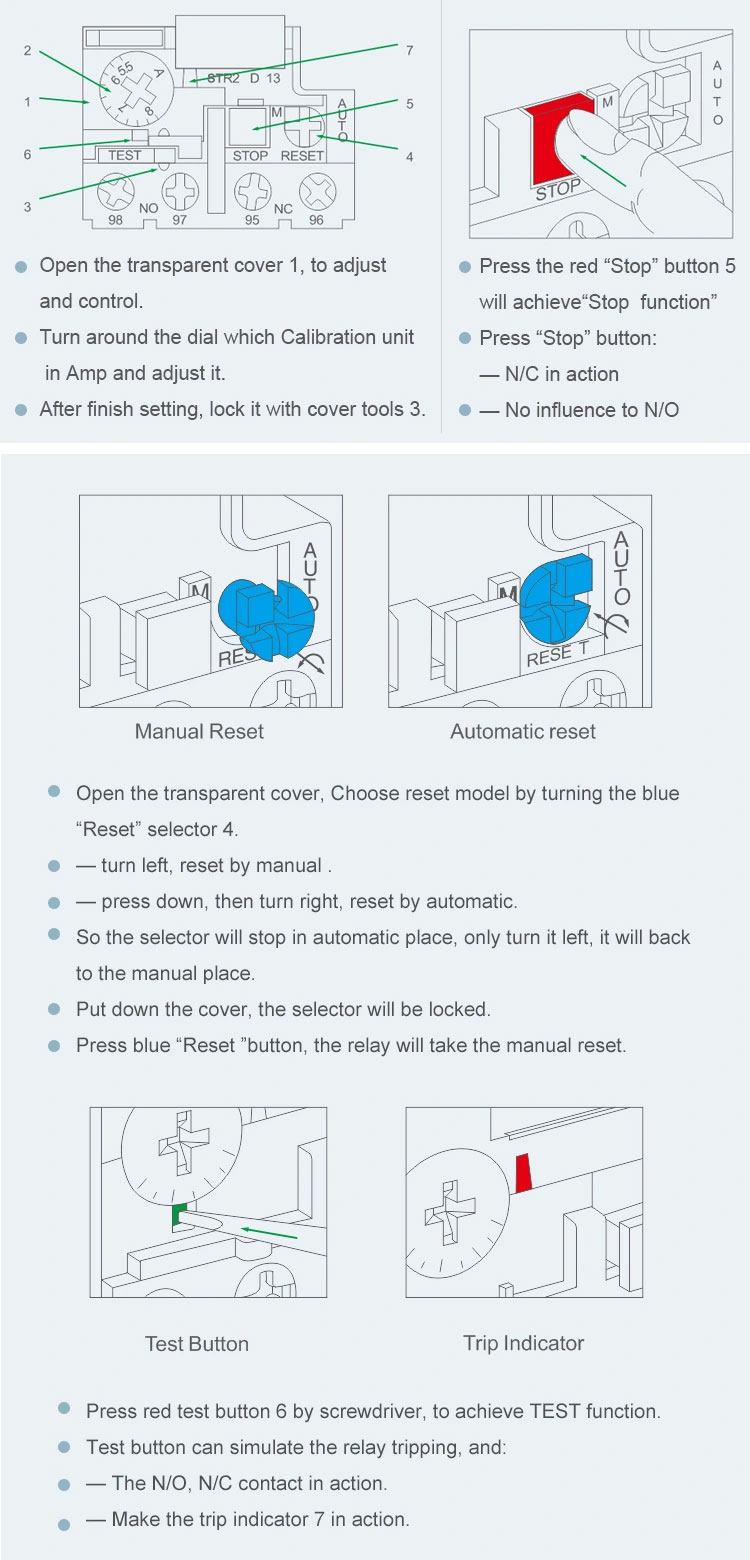

გამოყენების დროს, STR2-D13 თერმული რელეის სამუშაო სტატუსი რეგულარულად უნდა შემოწმდეს მისი ნორმალური ოპერაციისა და უსაფრთხოების უზრუნველსაყოფად. თუ საავტომობილო გადატვირთვა გაუმართავია, იმისათვის, რომ თავიდან აიცილოთ ძრავა კვლავ მარტივად, STR2-D13 თერმული რელე უნდა აღდგეს ხელით.
