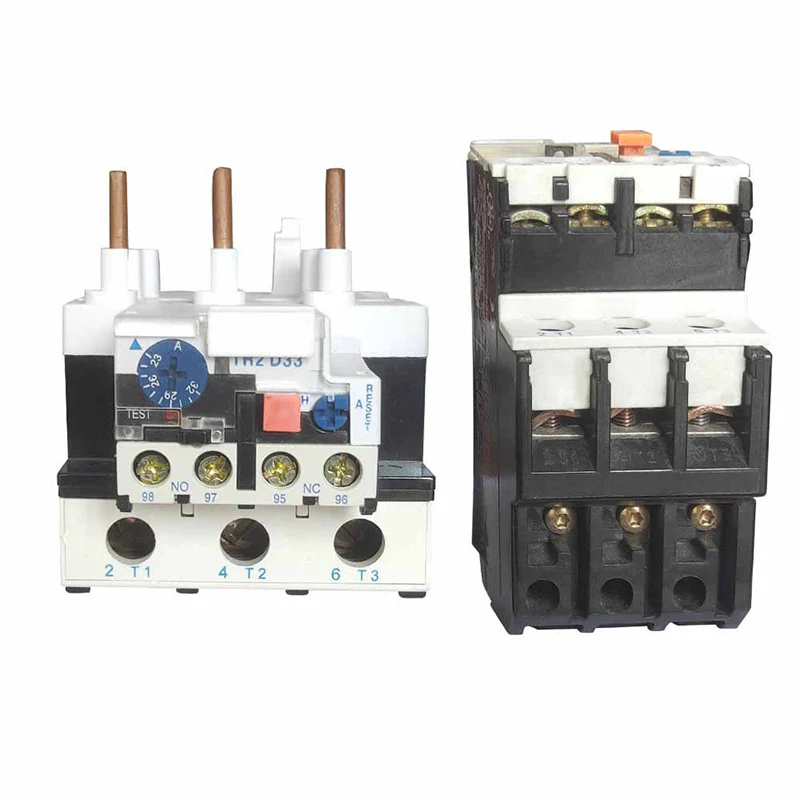

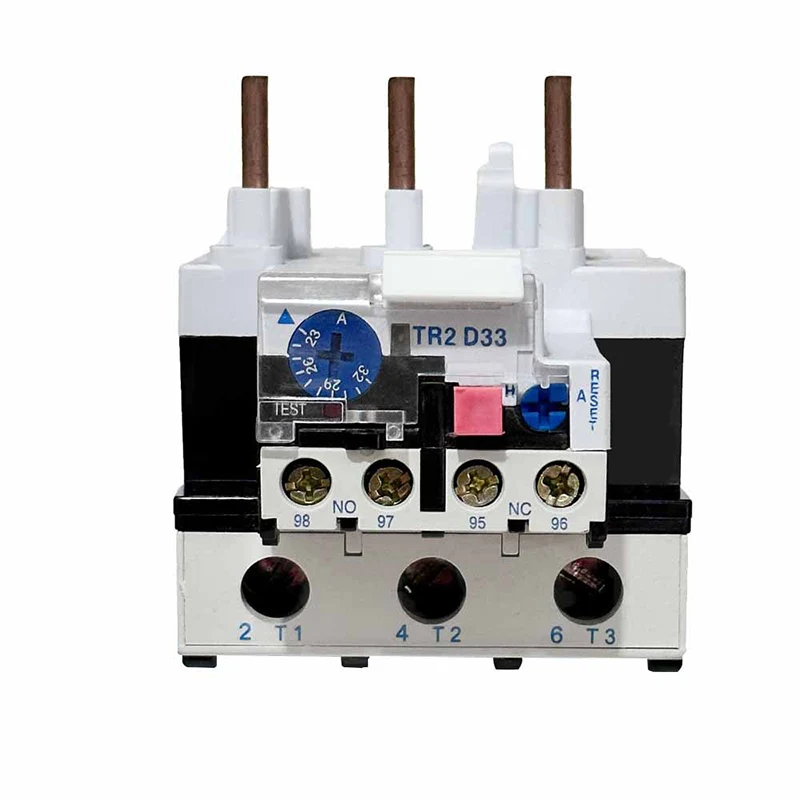

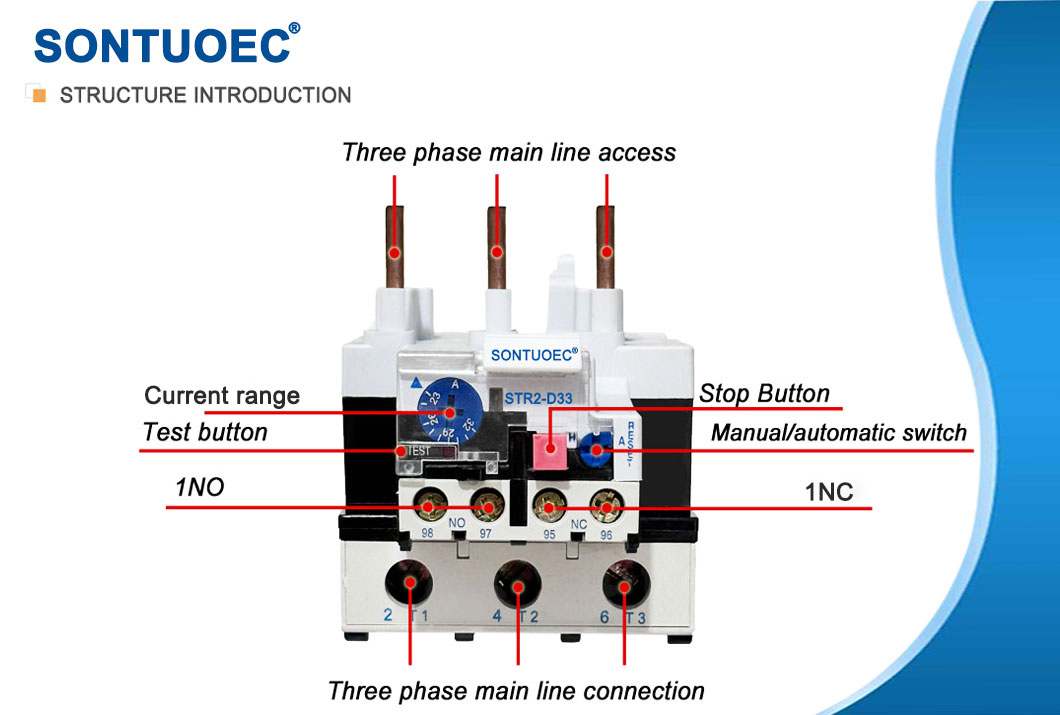

Str2-D33 თერმული გადატვირთვის რელე

STR2-D33 თერმული გადატვირთვის რელეები მუშაობს ელექტრული დენის თერმული ეფექტის პრინციპზე. როდესაც ძრავა გადატვირთულია, მისი მიმდინარე იზრდება, რაც იწვევს გათბობის ელემენტს თერმული გადატვირთვის რელეს შიგნით, რომ გაათბოთ. ეს სითბო გადადის ბიმეტალში, რომელიც დამზადებულია ორი ლითონისგან, რომელსაც აქვს თერმული გაფართოების სხვადასხვა კოეფიციენტი, ამიტომ ის იხურება, როდესაც გაცხელდება. როდესაც მომატება გარკვეულ წერტილს აღწევს, ის იწვევს მექანიკურ მოწყობილობას, ჩვეულებრივ კონტაქტს, რომელიც გათიშავს ძრავის ელექტრომომარაგებას, რითაც იცავს მას დაზიანებისგან.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

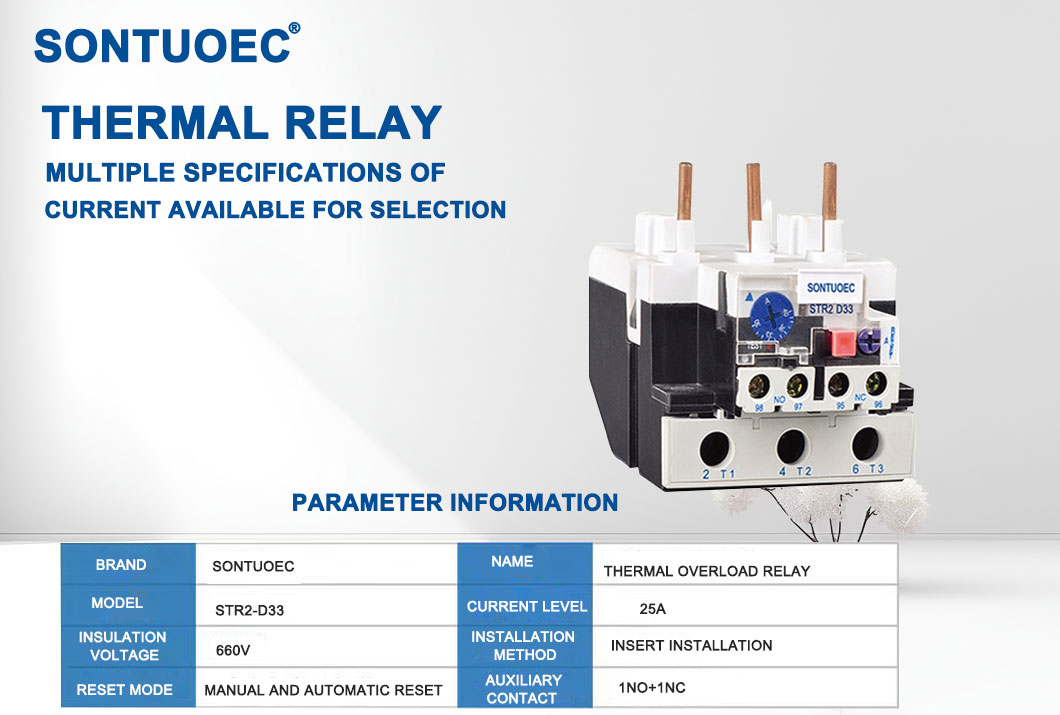

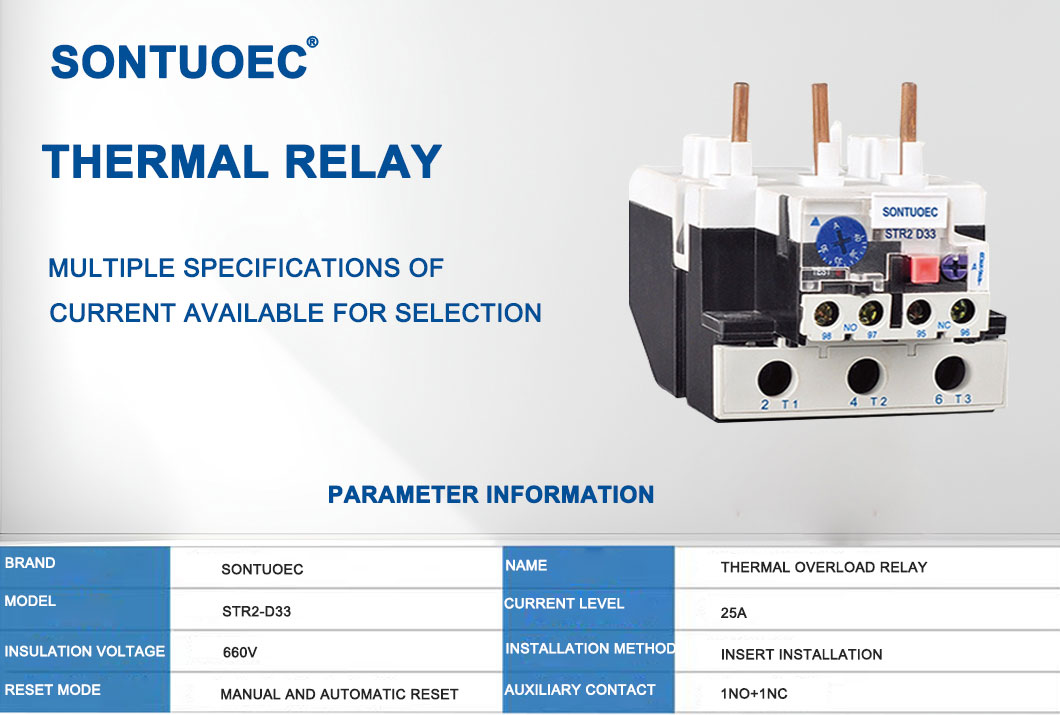

სპეციფიკაციები:

პროდუქტი სახელი	თერმული გადატვირთვის რელე
ნიმუში	ST2-D33
მასალა	პლასტიკური, ელექტრონული კომპონენტები
თერმული კონტაქტი	1no+1nc

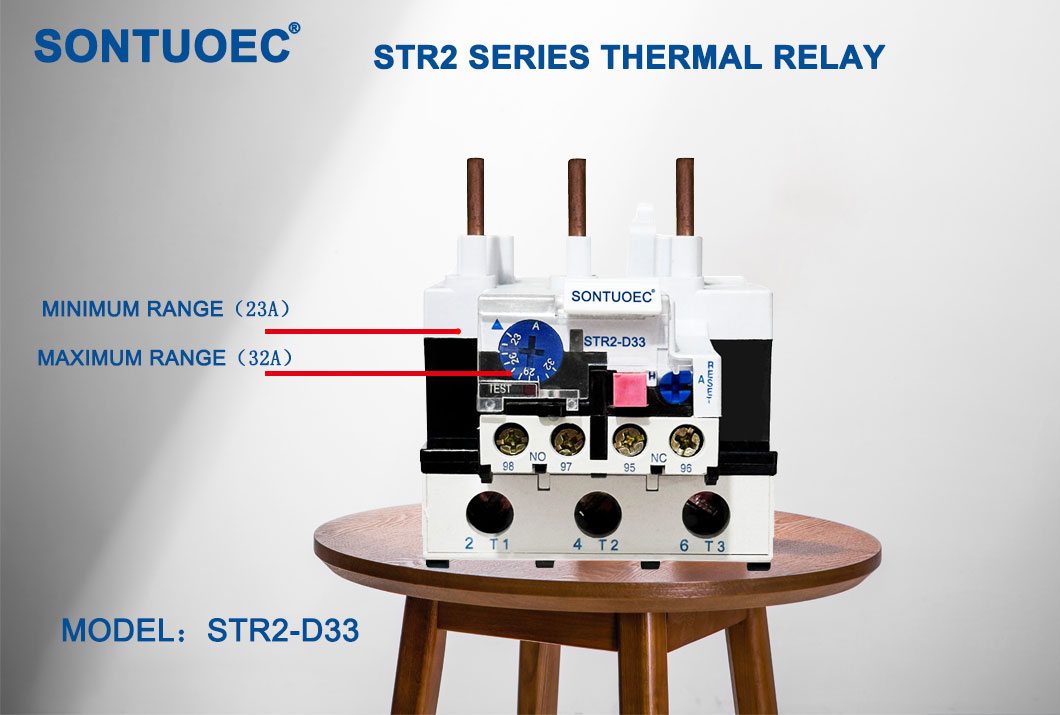

თერმული რელევანტური მიმდინარე	23A-93A	PLS შენიშვნა მიმდინარე ასორტიმენტი
Str2-93	რეგულირებადი მიმდინარე დიაპაზონი (ა) პარამეტრების დიაპაზონი	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
სიხშირე	660V
Tripping Class	50/60Hz
ფერი	როგორც ნაჩვენებია სურათი

ძირითადი ტექნიკური პარამეტრები

ნიმუში	შეფასებული მიმდინარე	არა.	დიაპაზონის დაყენება (ა)	კონტაქტორისთვის
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

ძირითადი ფუნქციები

გადატვირთვის დაცვა: როდესაც ძრავის დატვირთვა აღემატება მის შეფასებულ მნიშვნელობას, თერმული გადატვირთვის რელე შეწყვეტს ელექტრომომარაგებას, რათა თავიდან აიცილოს ძრავა გადახურება და დაზიანება.

გადახურების დაცვა: თუ ძრავა გადახურდება რაიმე მიზეზით (მაგ. მაღალი გარემო ტემპერატურა ან სითბოს ცუდი დაშლა), თერმული გადატვირთვის რელე ასევე შეწყვეტს ელექტრომომარაგებას.

ინდიკაციის ფუნქცია: ბევრ თერმულ გადატვირთვის რელეს აქვს მითითების ფუნქცია, რომელიც სიგნალებს ან ცვლის სტატუსს, როდესაც ძრავა გადატვირთულია ან გადახურებულია, ისე, რომ ოპერატორს შეუძლია დროულად იპოვოს და მიიღოს ზომები.

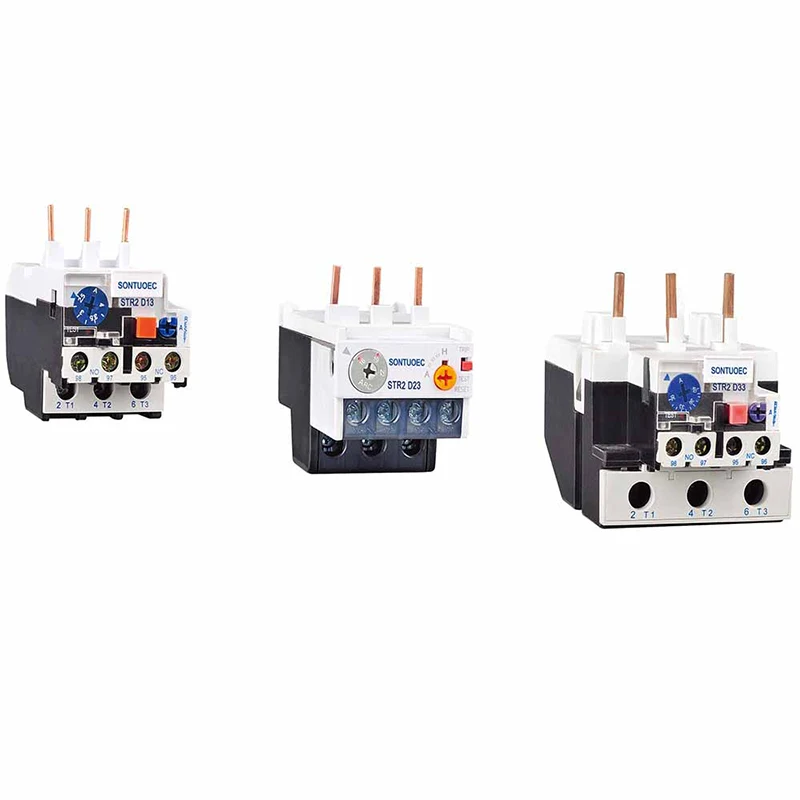

ავტო რელე STR2-D სერია თერმული გადატვირთვის რელე შეიძლება გამოყენებულ იქნას 50/60 ჰც-ის წრეში, შეფასებული საიზოლაციო ძაბვა 660 ვ, შეფასებული დენი 0.1-93A ფაზის შესვენების დასაცავად, როდესაც ელექტროძრავა გადატვირთულია, რელეს აქვს განსხვავებული მექანიზმი და ტემპერატურის კომპენსაცია შეიძლება შეიტანოს ST1- ის კონტაქტორში, ეს არის ყველაზე მოწინავე თერმულ რელემში, ეს არის ყველაზე მოწინავე თერმულ რელემში, ეს არის IEC- ში, ეს არის ყველაზე მოწინავე თერმულ რელესში, ოთხმოცდაათში.

განაცხადის სცენარები

თერმული გადატვირთვის რელეები ფართოდ გამოიყენება სხვადასხვა სამრეწველო და კომერციულ გარემოში, განსაკუთრებით აღჭურვილობაში, რომელიც მოითხოვს ელექტროძრავას. მაგალითად, ისინი გამოიყენება ტუმბოებში, კომპრესორებში, გულშემატკივრებში, კონვეიერებში და სხვა სხვადასხვა მექანიკურ აღჭურვილობაში, რათა უზრუნველყოს, რომ ასეთი აღჭურვილობა უსაფრთხოდ დაიხუროს გადატვირთვის ან გადახურების მდგომარეობის შემთხვევაში.

შერჩევა და ინსტალაცია

თერმული გადატვირთვის რელეს არჩევისას, გასათვალისწინებელია ისეთი ფაქტორები, როგორიცაა ძრავის ენერგიის ნიშანი, ოპერაციული გარემო და დატვირთვის მახასიათებლები. ასევე აუცილებელია უზრუნველყოს, რომ თერმული გადატვირთვის რელეის შეფასებული დენი შეესაბამება ძრავის შეფასებულ დინებას და მას აქვს სათანადო გადატვირთვა და გადახურების დაცვის მახასიათებლები.

თერმული გადატვირთვის რელეის დაყენებისას, თქვენ უნდა დაიცვათ მწარმოებლის მითითებები და უზრუნველყოთ ის, რომ იგი სწორად არის დაკავშირებული ძრავის ენერგიისა და საკონტროლო სქემებთან. გარდა ამისა, თერმული გადატვირთვის რელეების შემოწმება და რეგულარულად შენარჩუნებაა საჭირო, რათა უზრუნველყოს სათანადო ოპერაცია და ხანგრძლივი მომსახურების ხანგრძლივობა.

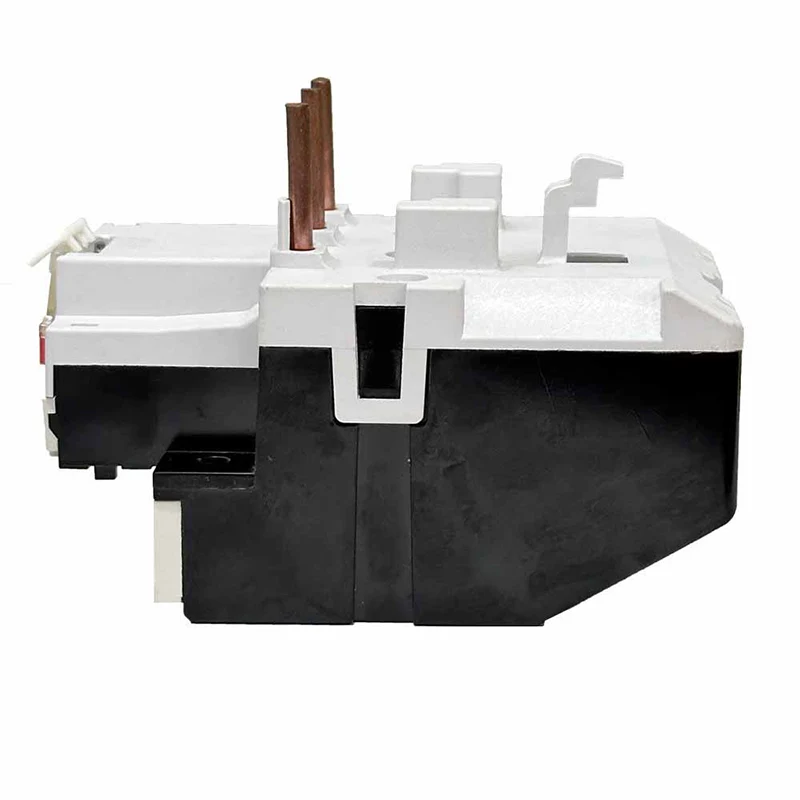

STR2-D33 Thermal Overload Relay
