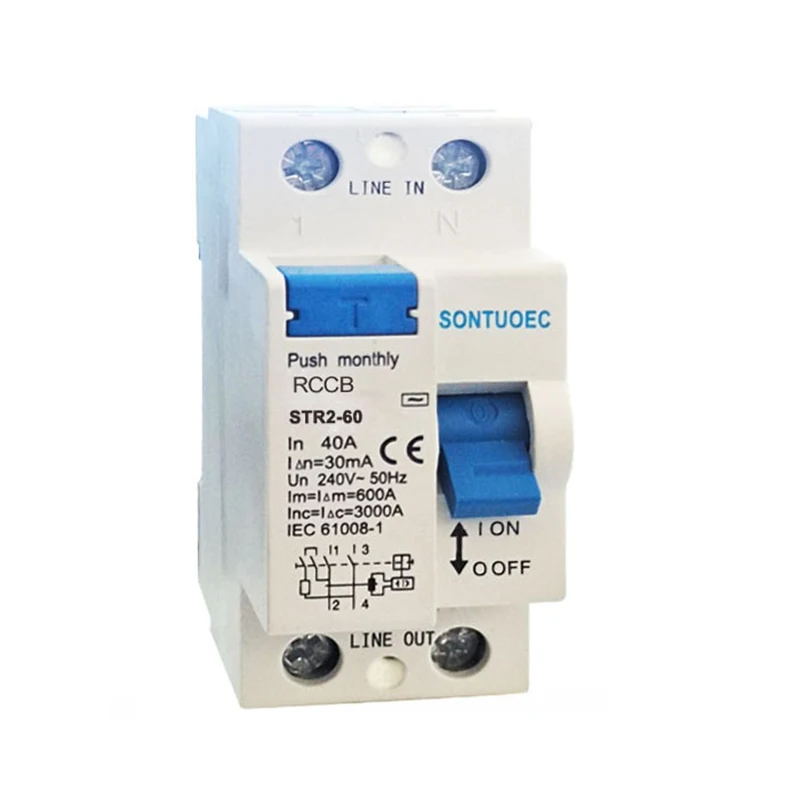

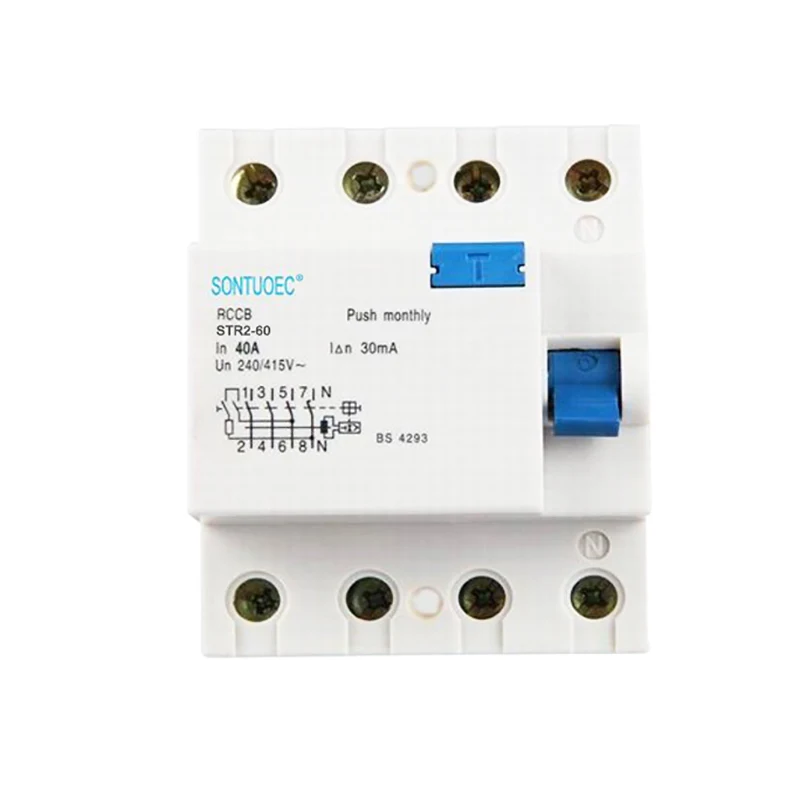

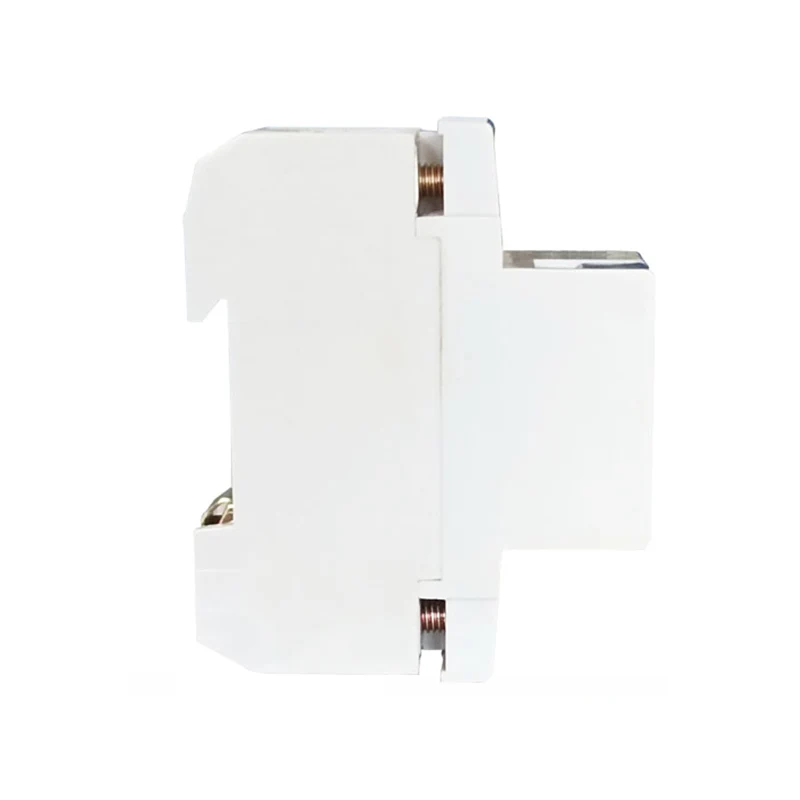

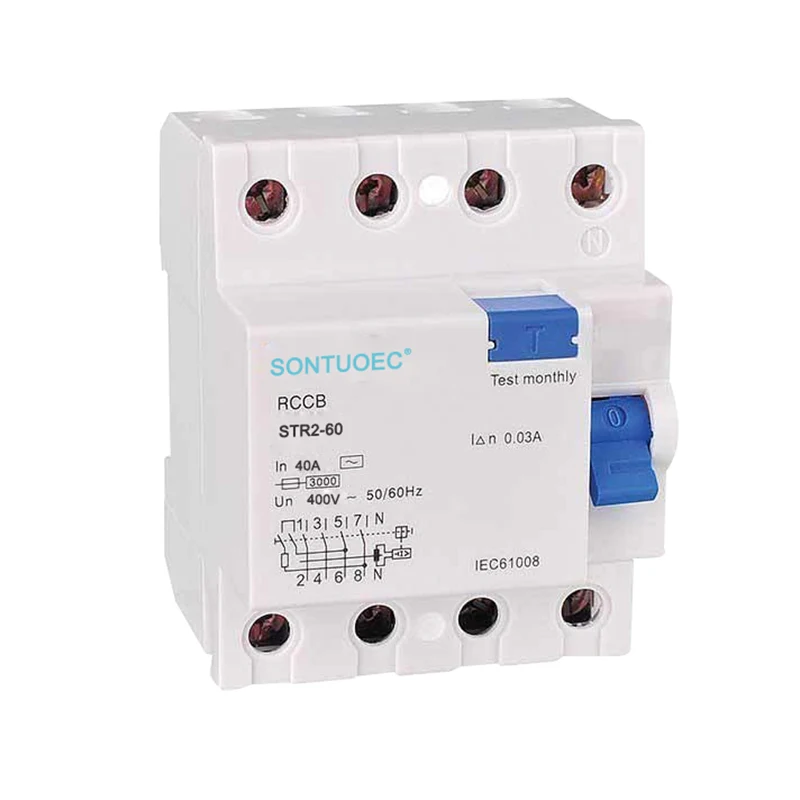

4p 63A /30MA RCD AC ტიპი

ეს 4P 63A /30MA RCD AC ტიპი იწვევს RCD– ს შიდა გათიშვის მექანიზმს, რამაც RCD– მა სწრაფად შეწყვიტა ელექტრომომარაგება, რითაც იცავს ელექტრო მოწყობილობებისა და პერსონალის უსაფრთხოებას.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

სტანდარტი	IEC61008-1

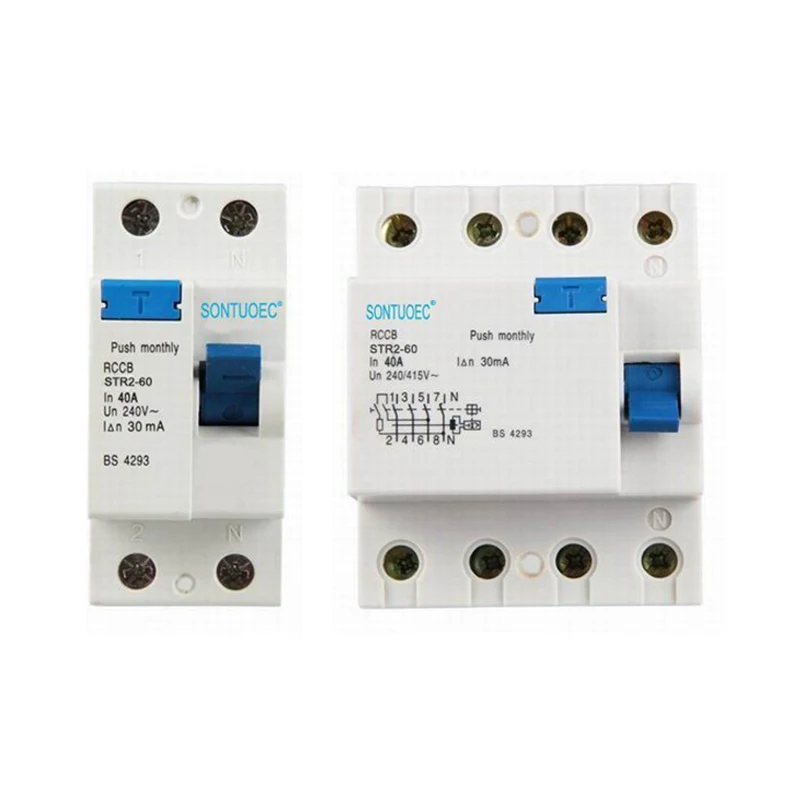

ბოძების რაოდენობა	2p, 4p
შეფასებული მიმდინარე (ა)	16 ,, 25,32,40,63
შეფასებული ნარჩენი ოპერაცია მიმდინარე (in) (ma)	10,30,100,300,500
შეფასებული ნარჩენი არაოპერაციული დენი (ino) (MA)	≤0.5in
შეფასებული ძაბვა (V)	AC 230/240
შეფასებული ძაბვა (V)	AC 230/400
ნარჩენი ოპერაციული მიმდინარეობა მითვისება	0.5in ~
ნარჩენი მიმდინარე დრო	≤0.3S
მოკლე წრე სიმძლავრე (ICU)	6000 ა
გამძლეობა	4000
დაცვის ხარისხი	IP20

ძირითადი კონცეფცია

 4p: მიუთითებს, რომ ეს 4P 63A /30MA RCD AC ტიპი არის ოთხფოლიანი შეცვლა, ანუ მას შეუძლია ერთდროულად გააკონტროლოს ოთხი სქემის ჩართვა. ეს დიზაინი ჩვეულებრივ გამოიყენება პროგრამებში, სადაც ფაზა, ნულოვანი და ორი მიწისქვეშა მავთული უნდა შეწყვიტოს ერთდროულად, რათა უზრუნველყოს, რომ გაჟონვის ან ხარვეზის შემთხვევაში, წრე შეიძლება მთლიანად შეწყვიტოს, რათა უზრუნველყოს ელექტრული უსაფრთხოების დაცვის უფრო მაღალი დონე.

 63 ა: მიუთითებს, რომ RCD შეფასებულია 63 ამპერიზე, რაც არის მაქსიმალური მიმდინარე მნიშვნელობა, რომელსაც RCD– ს შეუძლია მუდმივად განახორციელოს გადახურება ან დაზიანება.

 30MA: მიუთითებს, რომ RCD– ს აქვს გაჟონვის მოქმედება 30 მილიამპსის დინებით, ანუ, როდესაც ელექტრო სისტემაში გაჟონვის დენი აღემატება ამ მნიშვნელობას, RCD სწრაფად შეწყვეტს ელექტრომომარაგებას, რომ დაიცვას პირადი უსაფრთხოება და თავიდან აიცილოს უბედური შემთხვევები, როგორიცაა ელექტრო ხანძარი.

 RCD: ნარჩენი მიმდინარე მოწყობილობა, ელექტრული უსაფრთხოების მოწყობილობა, რომელიც გამოიყენება ელექტრო სისტემაში ნარჩენი დენის (ე.ი. გაჟონვის დენის) გამოსავლენად და ელექტროენერგიის მიწოდების შეწყვეტის მიზნით.

 ტიპი: ეს ნიშნავს, რომ RCD არის ტიპი, ანუ მას შეუძლია სწორად იმოქმედოს როგორც AC- ზე, ასევე Pulsating DC- ის ნარჩენების დენებზე (გლუვი DC დენი ≤6mA შეიძლება დაიშვას ზემოქმედების ქვეშ). ამ ტიპის RCD შესაფერისია მრავალი ელექტრონული მოწყობილობით, მაგალითად, საყოფაცხოვრებო ტექნიკით, საოფისე მოწყობილობებით, კომპიუტერებითა და სხვა ადგილებით.

ოპერაციის პრინციპი

RCD– ის საოპერაციო პრინციპი ემყარება ნარჩენი მიმდინარე ტრანსფორმატორს. როდესაც გაუწონასწორებელი დენი (ე.ი. გაჟონვა) ხდება ელექტრო სისტემაში, ნარჩენი დენის ტრანსფორმატორი ამცირებს ამ გაუწონასწორებელ დინებას და წარმოქმნის მაგნიტურ ნაკადს პროპორციულად გაჟონვის დინებასთან. ეს მაგნიტური ნაკადი იწვევს RCD– ს შიდა გათიშვის მექანიზმს, რამაც RCD– მა სწრაფად შეწყვიტა ელექტრომომარაგება, რითაც იცავს ელექტრული აღჭურვილობისა და პერსონალის უსაფრთხოებას.

განაცხადის სცენარი

სამრეწველო ძალა: სამრეწველო გარემოში, ელექტრული აღჭურვილობის დიდი რაოდენობის და რთული წრიული სისტემების არსებობის გამო, აუცილებელია გამოიყენოთ 4P 63A /30MA RCD ტიპი, რათა უზრუნველყოს ელექტრული უსაფრთხოების ყოვლისმომცველი დაცვა.

კომერციული: კომერციულ შენობაში, როგორიცაა სავაჭრო ცენტრები, სასტუმროები და ა.შ., სადაც არის მაღალი კონცენტრაცია ადამიანებისა და ელექტრული აღჭურვილობის, ამ ტიპის RCD ასევე საჭიროა ელექტრული უსაფრთხოების უზრუნველსაყოფად.

მაღალი დონის საცხოვრებელი: ზოგიერთ მაღალი დონის რეზიდენციაში, 4P 63A /30MA RCD A Type ასევე შეირჩევა ელექტრული უსაფრთხოების დაცვის უფრო მაღალი დონის უზრუნველსაყოფად.

4P 63A /30mA RCD AC Type
